ستانلس ستيل مطلي بالنيكل موصل SMA أنثى RF مع Microstrip
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Product name: | SMA RF Coaxial Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Insulators: | PTFE |
| Application: | Microwave | Material: | Stainless Steel |
| إبراز: | موصل SMA أنثى مطلي بالنيكل,رابط SMA RF من الفولاذ المقاوم للصدأ,موصل SMA أنثى RF Microstrip |
||
موصل SMA أنثى مطلي بالنيكل من الفولاذ المقاوم للصدأ مع ميكروستريب
سلسلة SMA عبارة عن موصل متحد المحور RF مدمج وعالي التردد تم تطويره وإنتاجه وفقًا لـ MIL-C-39012. يتميز بحجم صغير وعرض نطاق ترددي واسع وأداء كهربائي فائق. كواحد من أكثر الموصلات المحورية RF استخدامًا في مختلف مجالات اتصالات الميكروويف ومعدات القياس، يمكن لموصلات SMA عالية الأداء لدينا العمل حتى 20 جيجاهرتز.
المواصفات:
ملاحظة: البيانات المحددة للنموذج تستند إلى البيانات الموجودة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| المعاوقة | 50 أوم | |
| نطاق التردد | تيار مستمر ~ 18 جيجاهرتز | |
| الجهد المقنن | 335 فولت تيار متردد فعال* | |
| جهد مقاومة العوازل | 1000 فولت تيار متردد فعال* | |
| مقاومة العزل | ≥ 5000 ميجا أوم | |
| مقاومة المركز | الموصل المركزي | ≤ 3.0 ميجا أوم |
| الموصل الخارجي | ≤ 2.0 ميجا أوم | |
| نسبة الموجة المستقرة | ≤ 1.3 | |
| خصائص المواد والميكانيكية: | |||
| الموصل المركزي | ذكر/قابس | نحاس | مطلي بالذهب |
| أنثى/مقبس | برونز البيريليوم | مطلي بالذهب | |
| موصل مرن | برونز البيريليوم | مطلي بالنيكل | |
| الغلاف/الهيكل | نحاس | مطلي بالذهب | |
| الغلاف/الهيكل | فولاذ مقاوم للصدأ | مُخمل | |
| العازل | PTFE | ||
| حلقة الختم | مطاط سيليكون | ||
| المتانة | 500 دورة | ||
| عزم الدوران | 0.79 ~ 1.13 نيوتن متر | ||
| * يمكن تخصيص مواد أخرى وطلاءات تشطيب | |||

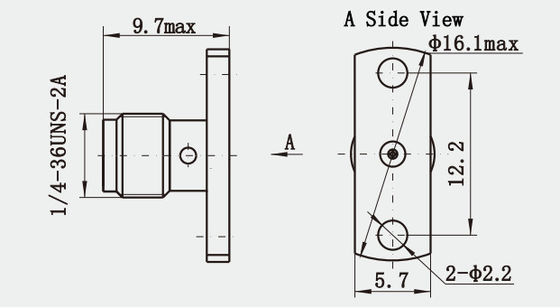

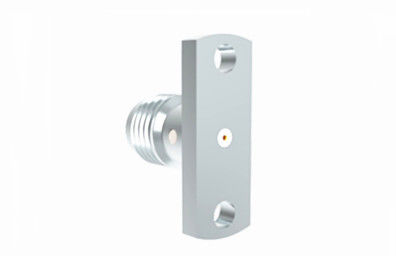

الرسم التخطيطي والمزيد من الصور لـ
موصل SMA أنثى مطلي بالنيكل من الفولاذ المقاوم للصدأ مع ميكروستريب:
(الوحدة: مم)
المزايا:
1. أداء كهربائي ممتاز: ضمن نطاق تردد التشغيل الخاص به، يوفر موصل SMA خسارة ارتداد منخفضة (مطابقة معاوقة جيدة)، وخسارة إدخال منخفضة، ونسبة موجة مستقرة جيدة (VSWR).
2. استقرار ميكانيكي: تستخدم موصلات SMA آلية اقتران ملولبة تضمن استقرارًا وتكرارًا قويًا للاتصال.
3. مقاومة التآكل: يوفر استخدام مادة الفولاذ المقاوم للصدأ لموصلات SMA مقاومة عالية للتآكل، مما يجعلها مناسبة للبيئات الخارجية أو القاسية.
التطبيق:
1. أنظمة اتصالات الميكروويف: في أنظمة الاتصالات نقطة إلى نقطة والاتصالات عبر الأقمار الصناعية، تُستخدم موصلات SMA لنقل الإشارات عالية الأداء.
2. معدات الاختبار: توجد موصلات SMA بشكل شائع في معدات اختبار الترددات الراديوية مثل محللات الشبكات ومحللات الطيف لأنها يمكنها التعامل مع إشارات التردد العالي دون إدخال خسارة إدخال مفرطة.
3. أنظمة الرادار والملاحة: في أنظمة الرادار وتطبيقات الملاحة GPS، يمكن استخدام موصلات SMA لتوصيل الهوائيات والمكونات الأخرى عالية التردد.
كتالوج المنتجات:
| محول RF |
| موصل RF SMA/SSMA |
| موصل RF SMP/SSMP |
| موصل RF TNC |
| موصل RF من النوع N |
| موصل RF MCX/MMCX |
| موصل RF BNC موصلات الموجات المليمترية (2.4 مم، 2.92 مم) |
| تجميعات كابلات RF |
| محول من الدليل الموجي إلى متحد المحور |
| أختام زجاجية معدنية محكمة |
| موصل سلسلة J30J |
| وصلات دوارة للميكروويف |
ملاحظة:
لدينا أكثر من 10000 نوع منSMA محولات الموصلات، إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلك.
