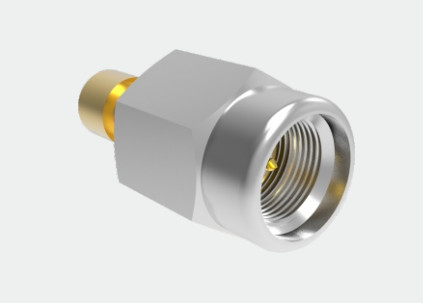

صانع الراديو الراديوي الذكور من الفولاذ المقاوم للصدأ من SSMA المصفوفة بالذهب للكابل CXN3506/MF108A 500 دورة
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SSMA RF Connector | الجنس: | ذكر |
|---|---|---|---|
| Impedance: | 50Ω | شهادة: | الصينية |
| المدى الطويل: | 500 دورة | التطبيق: | تواصل |
| المواد: | الفولاذ المقاوم للصدأ | النوع: | سما |
| إبراز: | رابط SSMA RF مطلي بالذهب,رابط SSMA RF من الفولاذ المقاوم للصدأ,CXN3506/MF108A كابل SSMA RF Connector,Stainless Steel SSMA RF Connector,CXN3506/MF108A Cable SSMA RF Connector |
||
موصل RF SSMA ذكر من الفولاذ المقاوم للصدأ لكابل CXN3506/MF108A
يوفر موصل RF المحوري من سلسلة SSMA بديلاً مصغرًا لموصل SMA القياسي، ويتميز بتصميم مبسط لا يضر بالأداء. اشتهر هذا الموصل بقدرته على نطاق التردد الواسع وموثوقيته الثابتة، وأصبح الحل الأمثل عبر مختلف الصناعات، بما في ذلك الطيران والفضاء والاتصالات بالميكروويف. يسمح حجمه الصغير بالاستخدام الفعال في المناطق محدودة المساحة، مع الحفاظ على معايير الأداء العالية المتوقعة من موصلات RF. نظرًا لمتانته وتنوعه، يعد موصل SSMA مكونًا حاسمًا في تطبيقات الترددات العالية المختلفة حيث يكون الحجم والموثوقية من العوامل الرئيسية.
مواصفات موصلات SSMA Rf:
ملاحظة: الترددالتردد للموديل يعتمد على البيانات الموجودة في ورقة مواصفات المنتج.
| الخصائص الإلكترونية والمادية | ||
| الممانعة | 50Ω | |
| نطاق التردد | DC~30GHz | |
| الجهد المقنن | 250 VRMS (الحد الأقصى لمستوى سطح البحر) | |
| مقاومة جهد العزل الكهربائي | 750 VRMS (الحد الأقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥5000MΩ | |
| الموصل المركزي | ذكر | سبيكة نحاسية مطلية بالذهب |
| أنثى | برونز البريليوم مطلي بالذهب | |
| الغلاف والأجزاء المعدنية الأخرى | سبيكة نحاسية مطلية بالذهب | |
| كم الضغط | سبيكة نحاسية مطلية بالنيكل | |
| العازل | PTFE | |
| حلقة الختم | مطاط السيليكون | |
| المتانة | 500 دورة | |

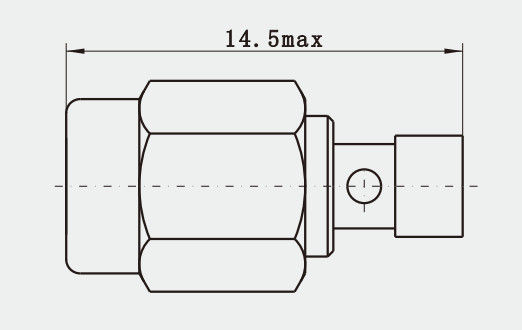

رسم تخطيطي:(الوحدة: مم)
الميزات الرئيسية:
1. تعدد الاستخدامات: على الرغم من كونه نسخة مصغرة من SMA، إلا أن موصلات SSMA متوافقة عادةً مع مكونات SMA القياسية، مما يوفر للمستخدمين المرونة في ترقية أو استبدال المعدات.
2. فقدان الإرجاع المنخفض: يهدف التصميم إلى تقليل انعكاسات الإشارة، مما يضمن الإرسال الفعال والحد الأدنى من الفقد.
3. قدرة التعامل مع الطاقة العالية: على الرغم من حجمها الصغير، لا تزال موصلات SSMA قادرة على إدارة مستويات طاقة عالية نسبيًا، مما يناسب التطبيقات التي تتطلب نقل طاقة كبير.
التطبيقات:
1. الأجهزة الطبية: قد تستخدم بعض الأجهزة الطبية عالية التردد، مثل وحدات الجراحة الكهربائية وأجهزة العلاج بالترددات الراديوية، موصلات SSMA لتوصيل الإشارات.
2. البحث العلمي: في التجارب العلمية، وخاصة تلك التي تتضمن إشارات عالية التردد، يمكن لموصلات SSMA توفير قياسات دقيقة ودقة الإشارة.
3. تحديد الهوية بترددات الراديو (RFID): قد تُستخدم موصلات SSMA في بعض أنظمة RFID عالية التردد لربط الهوائيات ومكونات RF الأخرى.
كتالوج المنتج:
| محول RF |
| موصل SMA/SSMA RF |
| موصل SMP/SSMP RF |
| موصل TNC RF |
| موصل N Type RF |
| موصل MCX/MMCX RF |
| موصل BNC RF |
| تجميعات كابل RF |
| محول الموجة إلى المحوري |
| أختام زجاجية معدنية محكمة الغلق |
| موصل سلسلة J30J |
| وصلات دوارة بالميكروويف |
أبعاد الواجهة:
المنتجات ذات الصلة:
موصل RF محوري بزاوية قائمة SSMA ذكر
| رقم الموديل | الكابل |
| SSMA-JW506-1 | CXN3506,MF108A |
ملاحظة:
لدينا أكثر من 10000 نوع من موصلات SMA , إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك.
