SSMA ربط RF الذكور من الفولاذ المقاوم للصدأ للكابل CXN3506/MF108A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SSMA RF Connector | طلاء: | تصاريح |
|---|---|---|---|
| الجنس: | ذكر | عائق: | 50Ω |
| المدى الطويل: | 500 دورة | التطبيق: | تواصل |
| المواد: | الفولاذ المقاوم للصدأ | النوع: | سما |
| إبراز: | رابط RF من الفولاذ المقاوم للصدأ,رابط SSMA RF الذكور,رابط الراديو اللاسلكي للكابل CXN3506/MF108A,SSMA Male RF Connector,RF Connector For CXN3506/MF108A Cable |
||

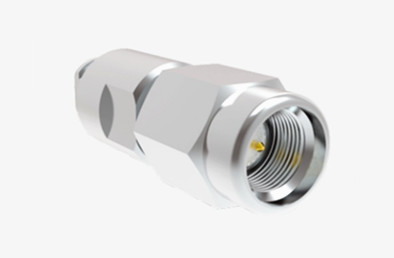

SSMA ربط RF الذكور من الفولاذ المقاوم للصدأ للكابل CXN3506/MF108A
جهاز SSMA Series RF coaxial connector هو نسخة مصغرة من جهاز SMAconnector. يتميز بحجمها المدمج ومدى الترددات الواسع وموثوقيتها العالية.هذا المرفق يستخدم على نطاق واسع في مختلف القطاعات، بما في ذلك الطيران والفضاء والاتصالات بالموجات الدقيقة، من بين أمور أخرى.
مواصفات وحدات SSMA Rf:
ملاحظة:تستند تواتر النموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الإلكترونية والمادية | ||
| عائق | 50Ω | |
| نطاق التردد | DC √30GHz | |
| الجهد القياسي | 250 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 750 VRMS (حد أقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥5000MΩ | |
| موصل مركزي | ذكر | سبائك النحاس المصفوفة بالذهب |
| الإناث | البريليوم البرونزي المصفوف بالذهب | |
| القشرة والأجزاء المعدنية الأخرى | سبائك النحاس المصفوفة بالذهب | |
| أكمام المكسرات | سبائك النحاس المصفوف بالنيكل | |
| عازل | PTFE | |
| حلقة الختم | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

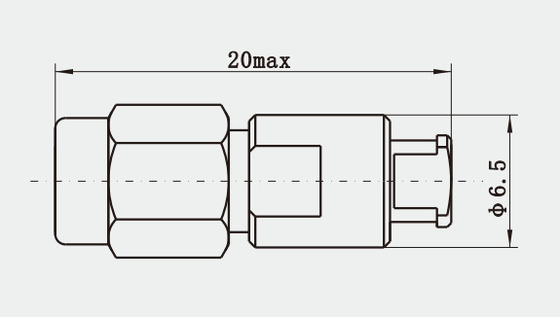

رسم المخطط: ((وحدة: مليمتر)
الخصائص الرئيسية:
1التصميم المصغّر: جهاز SSMA هو نسخة منخفضة الحجم من جهاز SMA، مناسبة للبيئات المحدودة بالمساحة مثل الطيران والفضاء والأجهزة المحمولة.
2أداء النطاق الترددي الواسع: يمكن لموصلات SSMA التعامل مع مجموعة واسعة من الترددات ، والتي تغطي عادة إشارات من DC إلى 18 GHz أو حتى أعلى.
3موثوقية عالية: توفر بنية الفولاذ المقاوم للصدأ مقاومة تآكل ممتازة وقوة ميكانيكية، مما يضمن موثوقية ومتانة المرفق في البيئات القاسية.
التطبيق:
1الفضاء والطيران: في الطائرات واستكشاف الفضاء، حيث يكون الحجم والوزن عوامل حاسمة، يتم استخدام موصلات SSMA عادة للاتصالات عبر الأقمار الصناعية، والإلكترونيات الطيران،وأنظمة الملاحة.
2الاتصالات المحمولة: في الأجهزة المحمولة مثل الهواتف المحمولة والأجهزة اللوحية، يمكن استخدام موصلات SSMA لربط الهوائيات وحدات RF.
3معدات الاختبار: في معدات الاختبار والقياس بالاتصالات الراديوية ، تضمن موصلات SSMA سلامة الإشارة ويمكن تكرارها ، وغالبا ما تستخدم لربط أدوات الاختبار بالجهاز الخاضع للاختبار.
كتالوج المنتج:
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط RF MCX/MMCX |
| رابط BNC RF |
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
أبعاد الواجهة:
المنتجات ذات الصلة
1)وصلة مكافحة الفوهات اللاسلكية الذهبية SSMA الإناثية المستقيمة
| رقم الطراز | ملاحظة |
| القيود المفروضة |
2) SSMA الذكور مستقيم RF رابط محوري
| رقم الطراز | ملاحظة |
| القيود المفروضة على المعلومات | مقاومة لـ 192 ساعة رذاذ الملح |
ملاحظة:
لدينا أكثر من 10000 نوع مناتصالات SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
