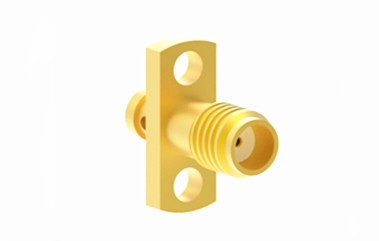

SSMA إمرأة مصقولة بالذهب النحاس RF رابط مكافئ للكابل CXN3506/MF108A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Item: | SMA RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Lifetime: | 500 Cycles |
| Body: | Brass | Application: | Audio/Vedio/Microwave |
| إبراز: | SSMA الاتصال الواسع الواسع الواسع,رابط مكوكي راديوي مطلي بالذهب,ربط مساحي من النحاس,Gold Plated RF Coaxial Connector,Brass RF Coaxial Connector |
||
SSMA إمرأة مسطحة بالذهب النحاس RF رابط كوكسيال للكابل CXN3506/MF108A
رابط SSMA RF المتزامن هو مشتق مصغّر من رابط SMA ، يتميز بحجمها المدمج ، ومدى الترددات الواسع ، وموثوقيتها العالية.لديها تطبيقات واسعة النطاق في قطاعات مثل الطيران، الفضاء، والاتصالات بالموجات الدقيقة، من بين أمور أخرى.

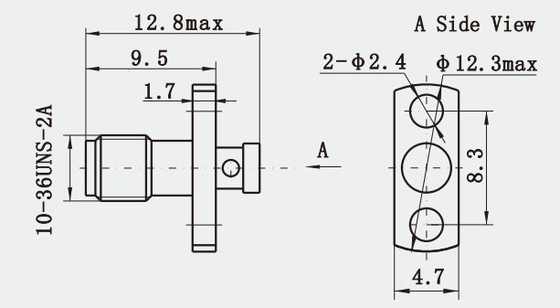

رسم المخطط:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
مواصفات وحدات SSMA Rf:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الإلكترونية والمادية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 18GHz | |
| الجهد القياسي | 250 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 750 VRMS (حد أقصى لمستوى سطح البحر) | |
| VSWR | ≤1.3 | |
| مقاومة العزل | ≥5000MΩ | |
| موصل مركزي | ذكر | النحاس المطلي بالذهب |
| الإناث | من النحاس البريليوم المصفوف بالذهب | |
| القشرة والأجزاء المعدنية الأخرى | النحاس المطلي بالذهب | |
| من الفولاذ المقاوم للصدأ | ||
| غطاء الكابلات | النحاس المصفوف بالنيكل | |
| عازل | PTFE | |
| حلقة الختم | مطاط السيليكون | |
| عزم الزواج | 0.79 -1.13 ن.م | |
الخصائص الرئيسية:
1أداء كهربائي جيد: يحتوي على خسارة عودة منخفضة وخسارة إدراج منخفضة ، مما يضمن نقل إشارة واضحة.
2الحجم المادي: موصلات SSMA صغيرة جسديًا ، مما يسهل استخدامها في التصاميم المدمجة.
3التوافق: عادة ما تستخدم موصلات SSMA مع كابلات 50 أوم متكافئة ويمكن أن تكون متوافقة مع أنواع أخرى من موصلات RF الصغيرة.
التطبيق:
1الاتصالات بالموجات الدقيقة: في روابط الموجات الدقيقة والبنية التحتية اللاسلكية ، تستخدم موصلات SSMA لربط المكونات التي ترسل وتستقبل الإشارات.
2أنظمة الأجهزة والتحكم: يمكن أن تستخدم أجهزة الاستشعار والمحركات المستخدمة في الأتمتة الصناعية ومراقبة العمليات وصلات SSMA.
3تطبيقات نظام تحديد المواقع العالمي: غالباً ما تستخدم اتصالات الهوائيات في أجهزة نظام تحديد المواقع العالمي (GPS) اتصالات SSMA.
ملاحظة:
لدينا أكثر من 10000 نوع منأجهزة تكييف موصلات SSMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
