2.4 سلسلة الموجات الملينيترية RF من الفولاذ المقاوم للصدأ

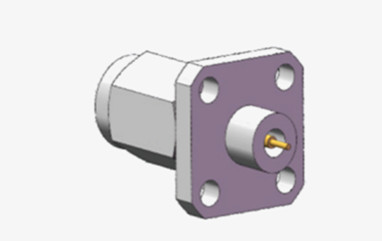

صورة كبيرة : 2.4 سلسلة الموجات الملينيترية RF من الفولاذ المقاوم للصدأ افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	2.4-جيه اف دي 8 جي

شروط الدفع والشحن:

الحد الأدنى لكمية:	100
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	L/C، T/T، ويسترن يونيون
القدرة على العرض:	35000PCS/عام

مفصلة وصف المنتج

اسم المنتج:	2.4mm RF المحوري Conector	طلاء:	المصفوفة بالذهب / التخفيف
عائق:	50Ω	شهادة:	الصينية
النوع:	ذكر	VSWR:	≤1.05 + 0.005f
المواد:	النحاس / الفولاذ المقاوم للصدأ	نطاق التردد:	تيار مستمر ～ 50 جيجا هرتز
إبراز:	2.4 ميلينتر ربط الراديو الرئيسي للشاشة , ربط الراديو الرئيسي للشاشة من الفولاذ المقاوم للصدأ

2.4 سلسلة الموجات الملينيترية RF من الفولاذ المقاوم للصدأ

موصلات 2.4 ملم هي نموذجية لموصلات موجة المليمتر المتقدمة (MMW) التي تعمل بفعالية حتى 50 غيغاهرتز. تستخدم هذه الموصلات واجهة هوائية مقترنة بمرفق متداخل ،يشتهر بأبعادهم المرنة، الحد الأدنى من الوزن، وتردد العمل المرتفع، والربط الموثوق به. هذه الخصائص تجعلها حيوية في تقييمات الموجات الدقيقة عالية التردد واستخدامات الموجات المليمترية.

في سياقات الترددات الراديوية والمايكروويف القياسية، هناك استخدام متكرر لموصلات 50 أوم ذات محور 2.4 مليمترهي جزء لا يتجزأ من مجموعة لا حصر لها من إعدادات الاختبار والقياس، تتراوح من الاتصالات الخلوية إلى وصلات الأقمار الصناعية، وضمان التوافق الدقيق بين الأجهزة والكابلات.تم بناء هذه الموصلات لتحمل الاستخدامات المتكررةتم تصميمها مع نظام كهربائي معطّل بالهواء ويتم استكمالها بدعم موصل مركزي مصنوع من البلاستيك منخفض الخسارة، مما يعزز كفاءتها الوظيفية بشكل عام.

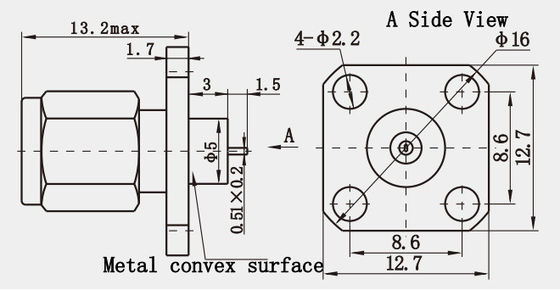

رسم المخطط:(ملم)

2.4 سلسلة الموجات الملينيترية RF من الفولاذ المقاوم للصدأ 0

المواصفات:

الخصائص الكهربائية
عائق	50Ω
نطاق التردد	DC √50GHz
الجهد القياسي	170VRMS (حد أقصى لمستوى سطح البحر)
الكهرباء المقطوعة مقاومة الجهد	500VRMS (حد أقصى لمستوى سطح البحر)
مقاومة العزل	≥5000MΩ
مقاومة الاتصال	الموصل الخارجي	≤2mΩ
	موصل مركزي	≤3mΩ
VSMR	≤1.05+0.005f

أبعاد الواجهة:

الخصائص:
1- المدى الطويل:
المصنوعة من مواد الجسم غير المعلبة من الفولاذ المقاوم للصدأ وأدوات الاتصال من النحاس البريليوم ، يضمن المرفق المتانة واستقرار الأداء على المدى الطويل.الفولاذ المقاوم للصدأ يوفر أيضا مقاومة ممتازة للتآكل، مما يجعلها مناسبة للاستخدام في البيئات القاسية.
2مجموعة واسعة من التطبيقات:
هذا النوع من الاتصالات قابلة للتطبيق في مجالات متعددة، بما في ذلك الهوائيات والصوت والتلفزيون والإذاعة،بسبب أدائها العالي وموثوقيتها التي تلبي متطلبات اتصال RF الصارمة لهذه المناطق.

المزايا:

	المنتجات العادية	منتجات النخبة
نطاق التردد	DC ~ 40GHz	DC ~ 65GHz
VSWR	≤1.35	≤1.3
المدى الطويل	300 دورة	> 500 دورة

التطبيق:

1تطبيقات الراديو
معدات الراديو الهواة والمهنية: في الاتصالات الراديوية الهواة وأجهزة الراديو المواطنين (CB) ، 2.يتم استخدام موصلات 4 ملم لربط أجهزة لاسلكية مختلفة بفضل أدائها المستقر والتوافق الميكانيكيأنها توفر نقل إشارة موثوق به وتعزيز أمن الاتصال من خلال آلية ربطها المثبتة بالمسمار.
تطبيقات VHF البحرية: في الاتصالات البحرية ، وخاصة على معدات الراديو عالية التردد للغاية (VHF) ، يتم تفضيل موصلات 2.4mm لمقاومتها للتآكل ومتانتها العالية.يحافظون على أداء موثوق به على المدى الطويل في البيئات البحرية، لتجنب الأضرار الناجمة عن مياه البحر والرطوبة.
2أدوات الموجة المليمترية وتطبيقات الأنظمة
أدوات الاختبار عالية الدقة: تلعب موصلات 2.4 ملم دورًا حاسمًا في أدوات الاختبار عالية الدقة في المختبرات وخطوط الإنتاج. على سبيل المثال ، في محلل الشبكة ومولدات الإشارات ،هذه الاتصالات تضمن نقل إشارة دقيق واستقرار الاتصاللضمان دقة نتائج الاختبار.
