2.4 ملم سلسلة الموجة المليمترية موصل قابس ذكر من الفولاذ المقاوم للصدأ مع Microstrip
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | 2.4mm RF المحوري Conector | طلاء: | المصفوفة بالذهب / التخفيف |
|---|---|---|---|
| عائق: | 50Ω | شهادة: | الصينية |
| النوع: | ذكر | VSWR: | ≤1.05 + 0.005f |
| المواد: | النحاس / الفولاذ المقاوم للصدأ | نطاق التردد: | تيار مستمر ～ 50 جيجا هرتز |
| اسم المنتج: | موصل محوري للترددات اللاسلكية مقاس 2.4 مم | ||
| إبراز: | موصل RF من الفولاذ المقاوم للصدأ 2.4 ملم,موصل Microstrip قابس ذكر 2.4 ملم,موصل RF بالموجة المليمترية 2.4 ملم |
||

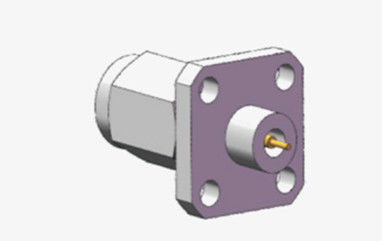

2.4 ملم سلسلة الموجة المليمترية موصل قابس ذكر من الفولاذ المقاوم للصدأ مع ميكروستريب
تعتبر موصلات 2.4 ملم مثالاً لموصلات الموجة المليمترية (MMW) المتقدمة التي تعمل بفعالية حتى 50 جيجاهرتز. تستخدم هذه الموصلات واجهة هوائية مقترنة بتثبيت ملولب، وتشتهر بأبعادها المبسطة، ووزنها الأدنى، وتردد التشغيل المرتفع، والربط الموثوق. هذه الخصائص تجعلها حيوية في تقييمات الترددات العالية للميكروويف واستخدامات الموجة المليمترية.
في سياقات الترددات الراديوية والميكروويف القياسية، يتم نشر موصلات 2.4 ملم المحورية الدقيقة المصممة بدقة 50 أوم بشكل متكرر. هذه الموصلات، التي تحتفى بأدائها الاستثنائي، هي جزء لا يتجزأ من عدد لا يحصى من إعدادات الاختبار والقياس، تتراوح من اتصالات الهاتف المحمول إلى وصلات الأقمار الصناعية، مما يضمن التوافق الدقيق بين الأجهزة والكابلات. هذه الموصلات المصنوعة من الفولاذ المقاوم للصدأ المتين مصممة لتحمل الاستخدامات المتكررة. تم تصميمها بنظام عازل هوائي وتكملها دعامة موصل مركزي مصنوعة من بلاستيك منخفض الفقد، مما يعزز كفاءتها ووظائفها الإجمالية.

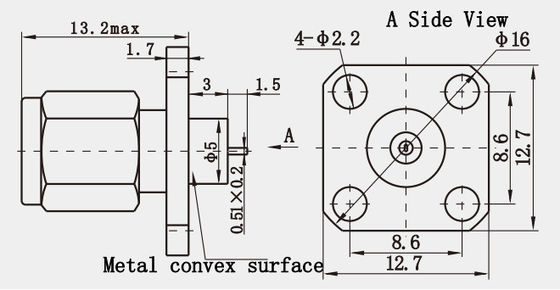

رسم تخطيطي:(مم)
المواصفات :
|
الخصائص الكهربائية
|
||||
|
المعاوقة
|
50 أوم
|
|||
|
نطاق التردد
|
تيار مستمر ~ 50 جيجاهرتز
|
|||
|
الجهد المقنن
|
170 فولت RMS (الحد الأقصى لمستوى سطح البحر)
|
|||
|
مقاومة جهد العوازل
|
500 فولت RMS (الحد الأقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥ 5000 ميجا أوم
|
|||
|
مقاومة التلامس |
الموصل الخارجي
|
≤ 2 ميجا أوم
|
||
|
الموصل المركزي
|
≤ 3 ميجا أوم
|
|||
|
VSMR
|
≤ 1.05 + 0.005f
|
|||
أبعاد الواجهة:
الميزات:
1. المتانة:
مصنوع من مواد جسم فولاذية مقاومة للصدأ معالجة بالتبخير ودبابيس تلامس من النحاس البريليوم، يضمن الموصل المتانة واستقرار الأداء على المدى الطويل. يوفر الفولاذ المقاوم للصدأ أيضًا مقاومة ممتازة للتآكل، مما يجعله مناسبًا للاستخدام في البيئات القاسية.
2. نطاق واسع من التطبيقات:
هذا النوع من الموصلات قابل للتطبيق في مجالات متعددة، بما في ذلك الهوائيات، والصوت، والتلفزيون، والراديو، نظرًا لأدائه العالي وموثوقيته التي تلبي متطلبات التوصيل بالترددات الراديوية الصارمة لهذه المجالات.
المزايا:
| المنتجات العادية | المنتجات الممتازة | |
| نطاق التردد | تيار مستمر ~ 40 جيجاهرتز | تيار مستمر ~ 65 جيجاهرتز |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| المتانة | 300 دورة | > 500 دورة |
التطبيق:
1. تطبيقات الراديو
معدات الراديو للهواة والمحترفين: في اتصالات الراديو للهواة وراديو الموجات المواطنة (CB)، تُستخدم موصلات 2.4 ملم لتوصيل أجهزة الراديو المختلفة بفضل أدائها المستقر وتوافقها الميكانيكي. توفر نقل إشارة موثوق به وأمان اتصال معزز من خلال آلية اقترانها المثبتة بالبراغي.
تطبيقات VHF البحرية: في الاتصالات البحرية، خاصة في معدات الراديو ذات التردد العالي جدًا (VHF)، تُفضل موصلات 2.4 ملم لمقاومتها للتآكل ومتانتها العالية. تحافظ على أداء موثوق به على المدى الطويل في البيئات البحرية، وتتجنب التلف الناتج عن مياه البحر والرطوبة.
2. تطبيقات أدوات وأنظمة الموجة المليمترية
أدوات الاختبار عالية الدقة: تلعب موصلات 2.4 ملم دورًا حاسمًا في أدوات الاختبار عالية الدقة في المختبرات وخطوط الإنتاج. على سبيل المثال، في محللات الشبكات ومولدات الإشارات، تضمن هذه الموصلات نقل إشارة دقيق واستقرار اتصال، مما يضمن دقة نتائج الاختبار.
منتجاتنا الرئيسية:
| محول RF |
| موصل RF SMA/SSMA |
| موصل RF SMP/SSMP |
| موصل RF TNC |
| موصل RF من النوع N |
| موصل RF MCX/MMCX |
| موصل RF BNC موصلات الموجة المليمترية (2.4 ملم، 2.92 ملم) |
| تجميعات كابلات RF |
| محول من الدليل الموجي إلى المحوري |
| أختام محكمة من الزجاج إلى المعدن |
| موصل سلسلة J30J |
| وصلات دوارة للميكروويف |
ملاحظة:
لدينا أكثر من 10000 نوع منالموصل، إذا لم يتم العثور على الموصل الذي تستخدمه، يرجى الاتصال بنا بتفاصيلكل.
