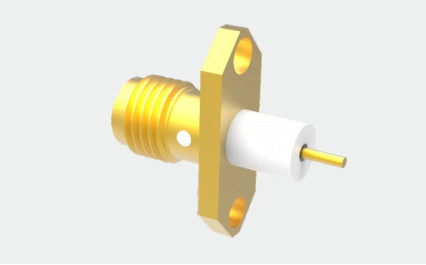

SMA الإناث 2 حفرة فلانج النحاس RF رابط كوكسيال لتطبيقات الهواء
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SMA RF المحوري | طلاء: | مطلي بالذهب |
|---|---|---|---|
| الجنس: | أنثى | عائق: | 50Ω |
| التكرار: | DC ~ 18 جيجا هرتز | طول العمر: | 500 دورة |
| التطبيق: | تواصل | المواد: | النحاس |
| إبراز: | وصلة كواكسيال SMA RF من النحاس,2 حفرة فلانج ربط RF كوكسيال,التطبيقات الجوية SMA RF القناة المتكافئة,2-hole Flange RF Coaxial Connector,Aerosapce Application SMA RF Coaxial Connector |
||
SMA الإناث 2 حفرة فلانج النحاس RF رابط كوكسيال لتطبيقات الهواء
تشتهر سلسلة SMA من موصلات RF المتكافئة بتصميمها المدمج وأدائها الممتاز في الترددات العالية ، وتعمل بكفاءة تصل إلى 18 GHz.أنها توفر العديد من الفوائد بما في ذلك عامل الشكل الصغير، وعرض النطاق الترددي الواسع، والخصائص الميكانيكية والكهربائية المتفوقة، والارتباط الموثوق به. هذه الميزات جعلت منها واحدة من أكثر أنواع الموصلات المتجانسة RF استخدامًا على نطاق واسع.يتم استخدامها على نطاق واسع في الصناعات مثل الطيران والفضاء، البحرية، والعديد من الآخرين.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | |||
| عائق | 50Ω | ||
| نطاق التردد | 0.3ZHz-18GHz | ||
| الكهرباء المقطوعة مقاومة الجهد | 1000VRMS | ||
| مقاومة العزل | ≥ 5000MΩ ((DC: 500V) | ||
| المقاومة المركزية | مدرب المركز | ≤3.0mΩ | |
| موصل خارجي | ≤2.0mΩ | ||
| الخصائص المادية والميكانيكية | |||
| تثبيت جهة الاتصال المركزية | ≥267 | ||
| المدى الطويل | 500 مرة | ||
| احتواء الكابلات | الحد الأدنى لقوة احتواء الكابلات | ||
| الحرارة | -55°C~+125°C | ||

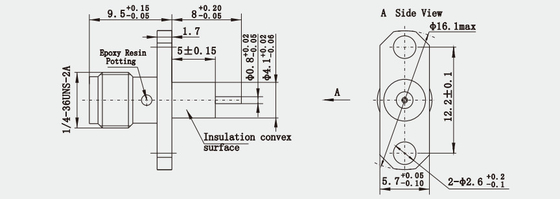

رسم المخطط:(ملم)
الخصائص:
- التصميم الميكانيكي الدقيق: - الهندسة الدقيقة للصلة تضمن اتصالًا متماسكًا وموثوقًا ، مما يمنع أي تخفيف في ظل ظروف الاهتزاز أو الصدمة.بالإضافة إلى، يتم تصنيع دبوس ومدخلات الاتصالات بمعايير عالية الدقة لضمان اتصال كهربائي مثالي. - هذه الاتصالات لديها قوة ميكانيكية كبيرة،تمكنهم من تحمل الضغوطات التي تواجهها أثناء التثبيت والاستخدام دون التعرض للأضرار بسهولة.
- مراقبة الجودة الصارمة والاختبار: - عملية التصنيع تلتزم بنظام إدارة الجودة الصارم،مع كل مرحلة من مراحل الإنتاج تخضع للفحص الدقيق والسيطرة لضمان أن جودة المنتج وأدائه تلبي معايير الطيرانعلى سبيل المثال، الخواص الكهربائية والميكانيكية، فضلا عن القدرة على التكيف مع البيئة من الاتصالات، تخضع لاختبارات شاملة والتحقق.
- موثوقية عالية: - أداء مستقر في درجات الحرارة القصوى، الرطوبة، الاهتزاز، الصدمة،والبيئات القاسية الأخرى يضمن أن الموصول يحافظ على اتصال ممتاز حتى في ظل الظروف المعقدة التي تعاني منها المركبة الفضائية في الفضاءعلى سبيل المثال، يمكن أن تعمل بعض موصلات SMA من الدرجة الجوية في نطاق درجات الحرارة من -55 °C إلى 125 °C، وتتحمل تسارعًا كبيرًا وصدمات اهتزازية مكثفة.- المقاومة الفائقة للتآكل تساعد على معالجة التعرض المحتمل للمواد التآكلية أو البيئات في الفضاء، وبالتالي تمديد عمر الخدمة من الاتصالات.
التطبيق:
- ربط معدات القياس والتحكم: يتم استخدام موصلات SMA لربط الرادار وأجهزة القياس عن بعد والمعدات الأخرى داخل محطات القياس والتحكم الأرضية.هذه المكونات تتطلب اتصالات RF مع الهوائيات، معالجات إشارات، وأكثر لتسهيل تتبع وقياس ومراقبة عمليات المركبات الفضائية.
- ربط بين إشارات المستشعرات: بعض أجهزة الاستشعار تصدر إشاراتها كإشارات RF ؛ يمكن لموصلات SMA أن تربط هذه أجهزة الاستشعار بمدارات معالجة الإشارات ،تمكين نقل المعلومات التي تم اكتشافها بواسطة أجهزة الاستشعار.
- الاتصال الداخلي للكاشف: في مسبار الفضاء العميق ، يتم استخدام موصلات SMA لربط أنظمة الاتصال الداخلية والأدوات العلمية للكاشف.لقد صممت لتتحمل ظروف صعبة مختلفة في بيئة الفضاء، بما في ذلك تقلبات درجة الحرارة الشديدة، الفراغ، الإشعاع، وأكثر من ذلك.
كتالوج المنتج:
1سلسلة.85
2.4سلسلة
2.92سلسلة
SMAسلسلة
سلسلة SMP
سلسلة SMPM
منتجات عازلة الزجاج
محول توجيه الموجات المتكافئ
ملاحظة:
لدينا أكثر من 10000 نوع منمرفق SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
