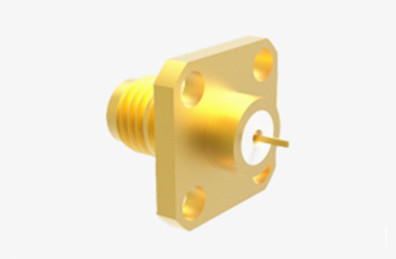

SMA إمرأة نحاس الدرجة الفضائية اللاسلكية اللاسلكية اللاسلكية اللاسلكية اللاسلكية مع شريط الميكرو مسطح
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SMA RF المحوري | طلاء: | مطلي بالذهب |
|---|---|---|---|
| الجنس: | أنثى | عائق: | 50Ω |
| التكرار: | DC ~ 18 جيجا هرتز | طول العمر: | 500 دورة |
| التطبيق: | تواصل | المواد: | النحاس |
| إبراز: | SMA إمرأة طيران الفضاء ربط مكثف RF,ربط مكثف RF مائكروسريبت مسطح |
||
SMA إمرأة نحاس الدرجة الفضائية اللاسلكية اللاسلكية اللاسلكية اللاسلكية اللاسلكية مع شريط الميكرو مسطح
يتم الاحتفال بسلسلة SMA من موصلات RF المتكافئة لتصميمها المدمج وأدائها عالي التردد ، والذي يعمل بفعالية حتى 18GHz.بما في ذلك عامل الشكل الصغير، وعرض النطاق الترددي الواسع، والخصائص الميكانيكية والكهربائية الممتازة، والاتصالات الموثوقة. جعلت هذه الميزات منها واحدة من أكثر أنواع موصلات RF المتجانسة شعبية.وهي تستخدم على نطاق واسع في الصناعات مثل الطيران والفضاء، البحرية، ومختلف المجالات الأخرى.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | |||
| عائق | 50Ω | ||
| نطاق التردد | 0.3ZHz-18GHz | ||
| الكهرباء المقطوعة مقاومة الجهد | 1000VRMS | ||
| مقاومة العزل | ≥ 5000MΩ ((DC: 500V) | ||
| المقاومة المركزية | مدرب المركز | ≤3.0mΩ | |
| موصل خارجي | ≤2.0mΩ | ||
| الخصائص المادية والميكانيكية | |||
| تثبيت جهة الاتصال المركزية | ≥267 | ||
| المدى الطويل | 500 مرة | ||
| احتواء الكابلات | الحد الأدنى لقوة احتواء الكابلات | ||
| الحرارة | -55°C~+125°C | ||

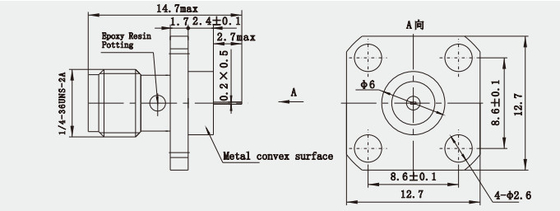

رسم المخطط:(ملم)
الخصائص:
- موثوقية عالية: - تعمل الموصلات بشكل مستقر تحت درجات حرارة شديدة والرطوبة والاهتزازات والصدمات والظروف القاسية الأخرى ،ضمان أداء اتصال جيد في البيئة المعقدة للمركبات الفضائية في الفضاءعلى سبيل المثال ، يمكن لبعض موصلات SMA من الدرجة الجوية أن تتحمل درجات حرارة تتراوح من -55 درجة مئوية إلى 125 درجة مئوية وتتحمل تسارعًا كبيرًا وصدمات اهتزازية قوية.- تظهر مقاومة جيدة للتآكل لمواجهة المواد التآكلية أو البيئات التي قد توجد في الفضاء، وبالتالي تمديد عمر الخدمة من الاتصالات.
- تصميم خفيف الوزن: - مع تلبية متطلبات الأداء ، يتم تقليل وزن المرفق قدر الإمكان لتقليل الوزن الإجمالي للمركبة الفضائية ،تحسين كفاءة الإطلاق والأداء التشغيليعلى سبيل المثال، استخدام مواد خفيفة الوزن أو تحسين التصميم الهيكلي لتحقيق خفض الوزن.
التطبيق:
1نظام اتصالات المركبة الفضائية:
اتصال نقل الإشارة: في أنظمة الاتصال للقمر الصناعي والمركبات الفضائية الأخرى ، يتم استخدام موصلات SMA لربط كابلات ومعدات RF مختلفة ،ضمان انتقال إشارة ثابتعلى سبيل المثال، في رابط الاتصال بين الأقمار الصناعية والمحطات الأرضية، وصلات SMA المعدات الأساسية مثل وحدات جهاز الاستقبال اللاسلكي الراديوي، والمرشحات،و المضخات لضمان التواصل السليم.
2اتصال نظام الهوائي: يجب توصيل نظام الهوائي في المركبة الفضائية بمعدات معالجة إشارات الراديو الراديوي الداخلية.يمكن لموصلات SMA توفير اتصالات موثوقة لضمان أن الإشارات التي تستقبلها الهوائية يمكن أن تنتقل بدقة إلى دوائر المعالجة اللاحقة.
كتالوج المنتج:
1سلسلة.85
2.4سلسلة
2.92سلسلة
SMAسلسلة
سلسلة SMP
سلسلة SMPM
منتجات عازلة الزجاج
محول توجيه الموجات المتكافئ
ملاحظة:
لدينا أكثر من 10000 نوع منمرفق SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
