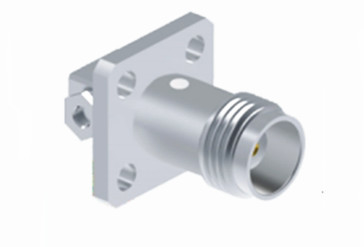

النحاس TNC الزاوية اليمنى 4-حفرة اللفافة الإناث RF الواسطة للاتصال CXN3506/MF108A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل كبل TNC | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | المدى الطويل: | 500 دورة |
| مواد الاتصال: | النحاس ، BeCu | المواد: | النحاس |
| معيار التصميم:: | IEC 60169-17 | النوع: | مستقيم |
| إبراز: | 4-hole Flange RF Coaxial Connector (موصلاً مكافئًا للرأس),ربط مساحي من النحاس,CXN3506 ربط كوكسيال RF,Brass RF Coaxial Connector,CXN3506 RF Coaxial Connector |
||
TNC الزاوية اليمنى 4 ثقوب فلانج إمرأة ربط RF كوكسيال لCXN3506/MF108A
منتج سلسلة TNC هو متغير متداخل من رابط BNC ، يتميز بخيوط المسمار الخاصة به للتزاوج. هذه الخيوط المصغرة ، المتداخلة ،وموصلات الراديو اللاسلكي المقاومة للماء تحافظ على عائق ثابت 50 أوم ومصممة للعمل ضمن نطاق تردد DC-11 GHzهناك نوعان رئيسيان من وصلات TNC: القطبية القياسية والعكسية.هذه الاتصالات ذات التكلفة الفعالة مناسبة بشكل جيد لمجموعة واسعة من التطبيقات التجارية، على الرغم من أن أدائها قد لا تتطابق مع المنتجات الصناعية أو ذات الأداء العالي. يتم استخدام موصلات TNC على نطاق واسع لربط الهوائيات ولديها العديد من التطبيقات في الرادار واللاسلكيةالاتصالات، والأسواق الصناعية العامة. بالإضافة إلى ذلك ، تتوفر إصدارات قطبية عكسية و 75 ohm من رابط TNC.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 4GHz
|
|||
|
الجهد القياسي
|
2500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
750VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤6mΩ
|
||
|
موصل مركزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |

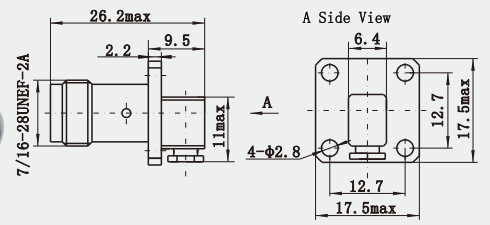

رسم مفصل
الخصائص:
1قوة ميكانيكية عالية ومتانة: عادة ما تكون مصنوعة من النحاس أو الفولاذ المقاوم للصدأ ، ويمكن أن تشمل معالجة السطح المصفوفة بالنيكل أو المصفوفة بالذهب ،يمكن أن تتحمل مئات المرات من عمليات التوصيل والفك دون تلف سهل، ولكن أيضا يمكن أن تتحمل درجة معينة من قوة الشد والضغط، مناسبة لمجموعة متنوعة من البيئات القاسية.
2أداء مقاوم للماء جيد: يستخدم الجزء الموصّل بنية مغلقة ذات أداء مقاوم للماء جيد ، مناسبة للبيئات الخارجية وغيرها من البيئات الرطبة.
التطبيق:
1هوائي قياس الملاحة الفضائية: في سيناريوهات المسح الجيوديسي والرسوم البيانية، المسح المحيطي، المسح على الممرات المائية، المسح الجوفي، المراقبة الزلزالية،مراقبة تشوه الجسر، مراقبة الانهيارات الأرضية، والتشغيل التلقائي للرصيف، وما إلى ذلك، وصلة TNC الهوائي لجهاز الملاحة الفضائية مع المعدات الخارجية،ينقل الإشارات اللاسلكية ويقدم الطاقة.
2في مجال الطيران: التحكم في الطيران: في نظام التحكم في الطيران،يتم استخدام موصلات TNC الإناث لربط معدات الراديو ذات الصلة لضمان دقة وموثوقية الاتصالات الجوية.
ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
