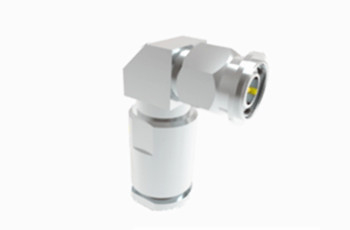

عقدة الفولاذ المقاوم للصدأ من نوع TNC الذكورية الزاوية اليمنى RF Coaxial Connector
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل الترددات اللاسلكية TNC | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | معيار التصميم: | IEC 60169-17 |
| مواد الاتصال: | النحاس ، BeCu | المدى الطويل: | 500 دورة |
| النوع: | رع | التطبيق: | الترددات اللاسلكية |
| الجنس: | ذكر | ||
| إبراز: | نوع TNC ربط RF Coaxial,رابط كوكسيال من الفولاذ المقاوم للصدأ,وصلة RF Coaxial الزاوية اليمنى,Stainless Steel RF Coaxial Connector,Right Angle RF Coaxial Connector |
||
عقدة الفولاذ المقاوم للصدأ من نوع TNC الذكورية الزاوية اليمنى RF Coaxial Connector
يقدم سلسلة TNC تكرارًا متداخلًا لمصلح BNC ، يتميز بتزاوجه مع الخيوط المسمارية ويتميز بأنه مصغر ، متداخل ،وحدات مقاومة للماء مع عائق ثابت 50 أومتعمل هذه الموصلات بفعالية عبر نطاق التردد الذي يمتد من DC إلى 11 GHz. هناك نوعان متاحان: القطبية القياسية والعكسية.قد لا تتطابق هذه الموصلات ذات التكلفة الفعالة مع أداء المنتجات الصناعية الممتازة ولكنها مناسبة بشكل جيد لعدد كبير من التطبيقات التجاريةيتم استخدامها على نطاق واسع في اتصالات الهوائيات ، وتجد موصلات TNC استخدامًا واسعًا في أجهزة الطيران والاتصالات والقطاعات الصناعية المتنوعة. بالإضافة إلى ذلك ،التقطب العكسي و 75 أوم المتغيرات تلبية الاحتياجات التطبيقية الخاصة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 4GHz
|
|||
|
الجهد القياسي
|
2500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
750VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤6mΩ
|
||
|
موصل مركزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |
الخصائص:
1مقاومة جيدة للبيئة: عادة ما تكون مصنوعة من النحاس أو الفولاذ المقاوم للصدأ ، ويمكن أن تشمل معالجة السطح مطلية بالنيكل أو مطلية بالذهب لتحسين مقاومة التآكل وإطالة عمر الخدمة ،يمكن استخدامها في الهواء الطلق، الرطوبة والغبار وغيرها من البيئات القاسية.
2. التوصيل المتعدد: قادر على تحمل ما لا يقل عن 500 عملية التوصيل والفصل دون تلفوهو مهم بشكل خاص في التطبيقات التي تتطلب اتصالات وتقطيعات متكررة.
التطبيق:
1التحكم في الطيران: في نظام التحكم في الطيران ، يتم استخدام موصلات TNC الإناث لربط معدات الراديو ذات الصلة لضمان دقة وموثوقية الاتصالات الجوية.
2المعدات الطبية: في بعض المعدات الطبية، مثل التصوير بالرنين المغناطيسي ومعدات الموجات فوق الصوتية،يتم استخدام موصلات TNC لربط أجهزة الاستشعار ووحدات معالجة الإشارات لتحقيق اكتشاف وتشخيص طبي عالي الدقة.

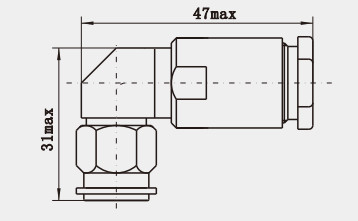

رسم مفصلعقدة الفولاذ المقاوم للصدأ من نوع TNC الذكورية الزاوية اليمنى RF Coaxial Connector :
الوحدة: ((ملم)
ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
