ربط كواكسيال من الفولاذ المقاوم للصدأ الراديوي الذكر من نوع TNC للأسلاك SFF-50-3-1
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل كبل TNC | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | المدى الطويل: | 500 دورة |
| مواد الاتصال: | النحاس ، BeCu | المواد: | صوت عميق |
| معيار التصميم:: | IEC 60169-17 | النوع: | مستقيم |
| إبراز: | وصلة مكافحة الراديو الراديوي من الفولاذ المقاوم للصدأ,نوع TNC ربط RF Coaxial,SFF-50-3-1 الكابل RF الموصول الكوكسي,TNC Type RF Coaxial Connector,SFF-50-3-1 Cable RF Coaxial Connector |
||

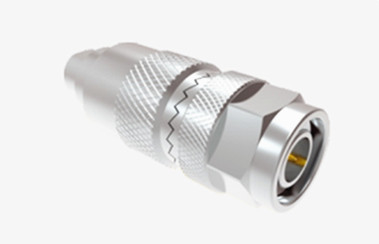

نوع TNC الذكور الفولاذ المقاوم للصدأ RF Coaxial للكابل SFF-50-3-1
منتج سلسلة TNC هو متغير متداخل من رابط BNC ، مجهز بخيوط ملفوفة للاتصال الآمن.الوحدات المقاومة للماء توفر عائق متسق من 50 أوم وتعمل ضمن نطاق ترددات DC-11 GHzهناك نوعان رئيسيان من موصلات TNC: القطبية القياسية والعكسية. عادة ما تكون مصنوعة من مكونات الصب والصب،هذه الاتصالات بأسعار معقولة مثالية لمختلف التطبيقات التجاريةعلى الرغم من أن أدائهم قد لا يطابق أداء المنتجات الصناعية أو عالية الأداء ، إلا أنها تستخدم على نطاق واسع في اتصالات الهوائيات ولديها العديد من التطبيقات في الرادار والاتصالات اللاسلكيةوالأسواق الصناعية العامةتتوفر أيضًا إصدارات قطبية عكسية و 75 أوم من رابط TNC.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 4GHz
|
|||
|
الجهد القياسي
|
2500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
750VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤6mΩ
|
||
|
موصل مركزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |

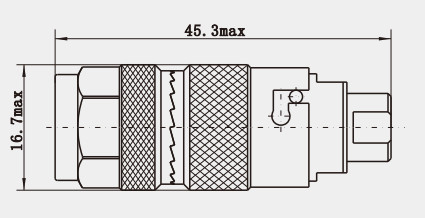

رسم مفصل
الخصائص:
1مقاومة الاهتزاز الجيدة: بالمقارنة مع أنواع أخرى من الاتصالات، مثل الاتصالات BNC، الاتصالات TNC هي أكثر مقاومة للاهتزاز، في حالة الاهتزاز والصدمات وغيرها من الضغوط الميكانيكية،ولكن لا يزال يحافظ على أداء اتصال كهربائي جيد لضمان استقرار نقل الإشارة.
2أداء ميكانيكي وكهربائي ممتاز: قوة ميكانيكية ومستقر جيدة، قادرة على تحمل درجة معينة من القوى الخارجية ولا تتلف بسهولة.من حيث الأداء الكهربائي، خسارة إدخال منخفضة، خسارة عودة منخفضة، وكفاءة نقل إشارة عالية، والتي يمكن أن تضمن نقل إشارة عالية الجودة.
التطبيق:
1إنتاج البرامج: في عملية إنتاج البرامج للبث التلفزيوني ، يتم استخدام موصلات TNC لربط معدات اكتساب الإشارات مثل الكاميرات ،الميكروفونات ومعدات معالجة الفيديو / الصوت لضمان نقل إشارات الصوت / الفيديو عالية الجودة إلى نظام ما بعد الإنتاج لضمان التقدم السلس في إنتاج البرامج.
2- نقل وتوزيع الإشارات: في شبكة نقل وتوزيع إشارات البث والتلفزيون، مثل شبكات التلفزيون الكابل،يمكن استخدام موصلات TNC لربط مكبرات الإشارة، الموزعين، وغيرها من المعدات لنقل إشارات التلفزيون من محطة التلفزيون إلى الآلاف من الأسر، لضمان أن المشاهدين يمكن الحصول على برامج التلفزيون واضحة ومستقرة.
ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
