TNC إمرأة 4 ثقوب فلنج الحاجز مع ربط RF الميكرو شريط طويل
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | TNC Conector | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | المدى الطويل: | 500 دورة |
| مواد الاتصال: | النحاس ، BeCu | المواد: | صوت عميق |
| معيار التصميم: | IEC 60169-17 | النوع: | مستقيم |
| إبراز: | رابط TNC الإناث RF,مكونات الراديو اللاسلكي ذات الشرائط الصغيرة الطويلة,4-حفرة فلانج جبل ربط RF,Long Micro-strip RF Connector,4-hole Flange Mount RF Connector |
||

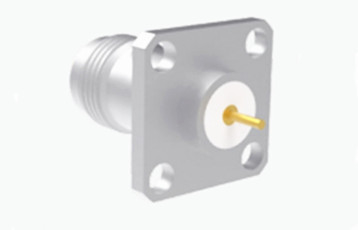

TNC إمرأة 4 ثقوب فلنج الحاجز مع ربط RF الميكرو شريط طويل
منتج سلسلة TNC هو نوع متداول من علبة BNC ، مصممة مع خيوط المسمار للتزاوج الآمن.الوحدات المقاومة للماء لديها عائق ثابت 50 أوم وتعمل ضمن نطاق ترددات DC-11 GHzهناك نوعان رئيسيان من موصلات TNC: القطبية القياسية والعكسية. عادة ما يتم بناؤها من مكونات صب ومصنوعة ،هذه الاتصالات بأسعار معقولة مثالية لمختلف التطبيقات التجاريةعلى الرغم من أن أدائهم قد لا يطابق أداء المنتجات الصناعية أو عالية الأداء ، إلا أنها تستخدم على نطاق واسع في اتصالات الهوائيات ولديها تطبيقات عديدة في أجهزة الطيران والاتصالاتوالأسواق الصناعية العامة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
الخصائص الكهربائية | ||||
عائق | 50Ω | |||
نطاق التردد | DC ~ 4GHz | |||
الجهد القياسي | 2500VRMS (حد أقصى لمستوى سطح البحر) | |||
الكهرباء المقطوعة مقاومة الجهد | 750VRMS (حد أقصى لمستوى سطح البحر) | |||
مقاومة العزل | ≥2000MΩ | |||
مقاومة الاتصال | الموصل الخارجي | ≤6mΩ | ||
موصل مركزي | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |
مواصفات البيئة:
| درجة حرارة العمل | -30 إلى +70 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP64 |

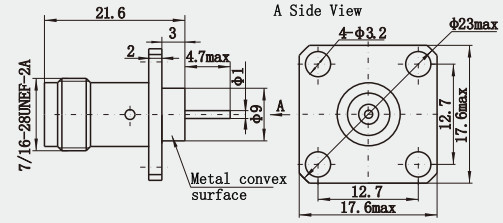

رسم مفصل
الخصائص:
1التصغير والخفيفة الوزن: عادة ما تكون مكونات Microstrip TNC مضغوطة في التصميم ، صغيرة الحجم وخفيفة الوزن ،والذي يسهل استخدامه في المعدات أو الدوائر ذات المساحة المحدودة، مثل معدات الاتصالات الحديثة والمعدات الإلكترونية في مجال الطيران والفضاء ، الخ
التركيب المتعدد الطبقات: يتكون عادة من طبقات متعددة من المواد ، بما في ذلك الطبقة الموصلة ، الطبقة الكهربائية والطبقة العازلة. يتم استخدام الطبقة الموصلة لنقل الإشارات ،الطبقة الديالكترونية تلعب دور الدعم والعزل، وتحمي الطبقة العازلة الهيكل الداخلي وتمنع تسرب الإشارة.
2اتصال الأصابع الذهبية: بعض موصلات TNC الميكروستريب تستخدم اتصال الأصابع الذهبية ، والتي لديها أداء كهربائي جيد واستقرار ميكانيكي ، تضمن نقل إشارة موثوق به ،وتسهل الاتصال مع دوائر أو مكونات أخرى من الشرائط الدقيقة.
التطبيق:
1.النظام الطيران: في نظام الطيران للطائرة، يمكن استخدام رابط TNC لربط نظام تحكم الطيران ونظام الملاحة ونظام الاتصال والمعدات الرئيسية الأخرى.لضمان أن الطائرة في عملية نقل بيانات الطيران والاتصال بين الأنظمة المختلفة طبيعيةلضمان سلامة الطيران.
2نطاق التطبيق: يستخدم على نطاق واسع في معدات الراديو والأدوات لربط كابلات RF المتكافئة ، وخاصة مناسبة لمعدات الاتصالات المتنقلة في ظل ظروف الاهتزاز ،مثل اتصال هوائي محطة الهاتف الخلويمعدات الاتصالات اللاسلكية والاتصالات الداخلية
ملاحظة:
لدينا أكثر من 10000 نوع من موصلات TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
