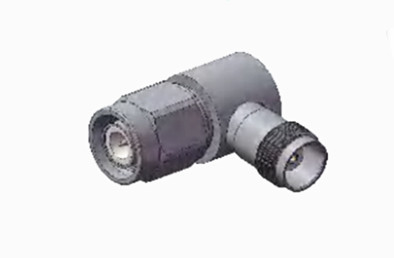

ربط الجهاز الالكتروني ذو الأداء العالي من الزاوية اليمنى الذكور إلى الإناث
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل الترددات اللاسلكية TNC | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | معيار التصميم: | IEC 60169-17 |
| مواد الاتصال: | النحاس ، BeCu | المدى الطويل: | 500 دورة |
| النوع: | رع | التطبيق: | الترددات اللاسلكية |
| الجنس: | ذكر إلى أنثى | ||
| إبراز: | رابط محول RF Coaxial الإناثي,TNC RF رابط محول محوري,جهاز توصيل محول مكوكي عالي الأداء,TNC RF Coaxial Adapter Connector,High Performance RF Coaxial Adapter Connector |
||
ربط الجهاز الالكتروني ذو الأداء العالي من الزاوية اليمنى الذكور إلى الإناث
منتج سلسلة TNC هو متغير متداخل لمصل BNC ، يتميز بآليته المزدوجة للخيوط المسمارية. هذه الصور المصغرة ،الوحدات المتداولة مقاومة للماء وتحافظ على عائق ثابت 50 أوم، تعمل عبر نطاق التردد من DC إلى 11 GHz. هناك نوعان: القطبية القياسية والعكسية. عادة ما يتم تصنيعها من مكونات الصب والصب ،قد لا تتطابق هذه الموصلات ذات التكلفة الفعالة مع أداء المنتجات الصناعية أو عالية الجودة ولكنها مناسبة بشكل جيد للتطبيقات التجارية المتنوعةتستخدم عادة في اتصالات الهوائيات ، وتجد اتصالات TNC استخدامًا واسعًا في أجهزة الطيران والاتصالات ومختلف القطاعات الصناعية. بالإضافة إلى ذلك ،تتوفر أيضاً إصدارات قطبية عكسية و 75 أوم من رابط TNC.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
الخصائص الكهربائية | ||||
عائق | 50Ω | |||
نطاق التردد | DC ~ 4GHz | |||
الجهد القياسي | 2500VRMS (حد أقصى لمستوى سطح البحر) | |||
الكهرباء المقطوعة مقاومة الجهد | 750VRMS (حد أقصى لمستوى سطح البحر) | |||
مقاومة العزل | ≥2000MΩ | |||
مقاومة الاتصال | الموصل الخارجي | ≤6mΩ | ||
موصل مركزي | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |
رسم مفصلربط الجهاز الالكتروني ذو الأداء العالي من الزاوية اليمنى الذكور إلى الإناث
الوحدة: ((ملم)
الخصائص:
1استقرار الاتصال
هيكل الاتصال بالخيوط: استخدام هيكل ربط المسمار ، وهذا التصميم يسمح بتثبيت المكيف بشكل راسخ على المعدات أو الكابل عند الاتصال ،حتى في بيئة اهتزاز مستمرة طويلة الأجل، أو عندما تتعرض لقوى خارجية سحب عن طريق الخطأ، ولكن أيضا لضمان استقرار الاتصال، لحماية استمرارية واستقرار نقل الإشارة.
2الخصائص الكهربائية
المقاومة الجيدة للجهد: عادة ما تكون قادرة على تحمل الجهد العالي ، على سبيل المثال ، يمكن لبعض محولات TNC أن تتحمل جهدًا يصل إلى 500 فولت ،مما يعطيهم ميزة واضحة في بعض تطبيقات الدوائر عالية الجهد، ويمكن أن تتكيف بشكل أفضل مع البيئات الكهربائية المعقدة.
أداء عالي التردد: يغطي نطاق تردد التشغيل 0-11GHz وحتى أعلى (على سبيل المثال 0-18GHz) ، أعلى بكثير من بعض موصلات RF الشائعة الأخرى (مثلأقراص BNC مصممة لـ 4GHz وأقل)ولذلك، عند التعامل مع إشارات التردد العالي، فإنه يمكن أن تقلل بشكل فعال من فقدان الإشارة والتشوه، وضمان أن يتم نقل الإشارة في حالة عالية الجودة.
التطبيق:
مجال التواصل
بناء محطة قاعدة لاسلكية: عند بناء شبكات الاتصالات اللاسلكية ، يتم استخدام محولات TNC لربط معدات RF وأنظمة الهوائيات وكابلات الإرسال في المحطات الأساسية.يمكن أن يضمن نقل ثابت وفعال للإشارات بين مختلف الروابط، والحد من فقدان الإشارة والتداخل، وتحسين جودة الاتصال وتغطية محطة القاعدة. على سبيل المثال في بناء محطات القاعدة 5G،يتم استخدام محولات TNC على نطاق واسع لربط المحطات الأساسية ومجموعات الهوائيات لضمان نقل البيانات عالية السرعة.
الاتصالات عبر الأقمار الصناعية: تلعب أجهزة تحويل الكتروني دورا هاما في توصيل معدات محطات الاتصالات عبر الأقمار الصناعية الأرضية.أجهزة تغذية الهوائيات وغيرها من الأجهزة ذات الصلة لتحقيق نقل إشارات RF عالية الجودة بين المحطات الأرضية والأقمار الصناعية لضمان استقرار وموثوقية الاتصالات عبر الأقمار الصناعية.
نظام إرسال واستقبال الراديو: في نظام إرسال واستقبال محطة الراديو ومحطة البث ، يمكن استخدام محول TNC لربط جهاز الإرسال والمتلقي ،الهوائيات والمعدات الأخرى لضمان نقل دقيق للإشارات الصوتية والفيديو، وتحسين تأثير ونوعية البث.
ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
