مكافأة TNC مغلفة بالنيكل إمرأة إلى إمرأة ربط RF Coaxial
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل كبل TNC | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | المدى الطويل: | 500 دورة |
| مواد الاتصال: | النحاس ، BeCu | المواد: | النحاس |
| معيار التصميم:: | IEC 60169-17 | النوع: | مستقيم |
| إبراز: | ربط الحاجز الإناثي,وصلة الحاجز الـ TNC المصفوفة بالنيكل,إمرأة إمرأة TNC وصلة الحائط,Nickel Plated TNC Bulkhead Connector,Female Female TNC Bulkhead Connector |
||

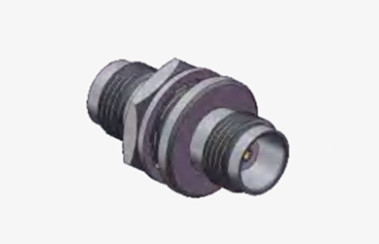

مكافأة TNC مغلفة بالنيكل إمرأة إلى إمرأة ربط RF Coaxial
منتج سلسلة TNC هو بديل متداخل لمصل BNC ، يتميز بآلية اتصال الخيوط المسمارية.وتضمن الوحدات المقاومة للماء عائق 50 أوم ثابت وتعمل ضمن نطاق ترددات DC-11 GHzهناك نوعان أساسيان من موصلات TNC: القطبية القياسية والعكسية. عادة ما يتم تصنيعها من مكونات الصب والصب،هذه الاتصالات ذات التكلفة الفعالة مناسبة لمختلف التطبيقات التجاريةعلى الرغم من أن أدائها لا تصل إلى أداء المنتجات الصناعية أو عالية الأداء ، إلا أنها تستخدم في كثير من الأحيان في اتصالات الهوائيات ولديها العديد من التطبيقات في الرادار ،الاتصالات اللاسلكية، والمجالات الصناعية العامة. بالإضافة إلى ذلك ، تتوفر أيضًا أشكال القطبية العكسية و 75 أوم من رابط TNC.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 4GHz
|
|||
|
الجهد القياسي
|
2500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
750VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤6mΩ
|
||
|
موصل مركزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |

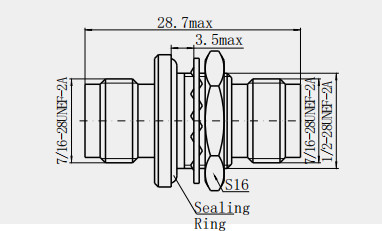

رسم مفصل
الخصائص:
1التكيف مع البيئة
مادة غلاف ممتازة: عادة ما تكون غلاف محول TNC مصنوعة من مواد عالية القوة المقاومة للتآكل ، مثل الفولاذ المقاوم للصدأ ، وما إلى ذلك ، ومجهزة بتكنولوجيا الختم الرائعة ،والتي يمكنها مقاومة تآكل الغبار بفعالية، بخار الماء والعوامل الخارجية الأخرى.
مجموعة واسعة من التكيف مع درجة الحرارة: سواء في حرارة البيئة عالية درجة الحرارة، أو في البيئة الباردة والقاسية أو في الظروف المناخية الرطبة والممطرة،يمكن أن تحافظ مكيّفات TNC دائماً على أداء مستقرلضمان التشغيل الطبيعي للمعدات.
2التوافق والعمومية
المواصفات والواجهات الموحدة: كمكون اتصال موحد ، يتمتع محول TNC بالمواصفات والواجهات الموحدة ،والتي يمكن توصيلها بشكل مثالي مع المعدات من مختلف العلامات التجارية والنماذج.
مجموعة واسعة من سيناريوهات التطبيق: يتم استخدامه على نطاق واسع في العديد من المجالات مثل محطات الاتصال الأساسية ومعدات الاختبار والاتصالات الصناعية ، إلخ. يمكن استخدامه لربط الهوائيات ،أجهزة تغذية، ووحدات RF داخل المحطات الأساسية ، وما إلى ذلك ، والتي تظهر تنوعًا كبيرًا ومجموعة واسعة من سيناريوهات التطبيق.
التطبيق:
الاختبار والقياس الإلكتروني
اتصال معدات الاختبار بالاتصالات الراديوية: عند اختبار أداء الترددات الراديوية للمعدات الإلكترونية، مثل محلل الطيف، محلل الشبكة وغيرها من الأدوات،تستخدم محولات TNC لربط المعدات المختبرة بأدوات الاختبار لضمان نقل إشارات الاختبار بدقةعلى سبيل المثال عند اختبار مؤشرات RF لأجهزة الاتصالات اللاسلكية مثل الهواتف الخلويةمحول TNC هو مكون مهم لربط الجهاز بأداة الاختبار.
الاتصال بين مولد الإشارة والمستقبل: في مختبرات الإلكترونيات، مولدات الإشارة تنتج مجموعة متنوعة من الإشارات التناظرية أو الرقمية،والتي تحتاج إلى إرسالها إلى أجهزة الاستقبال أو معدات الاختبار الأخرى من خلال محولات TNC من أجل تحليل، معالجة وقياس الإشارات.
ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
