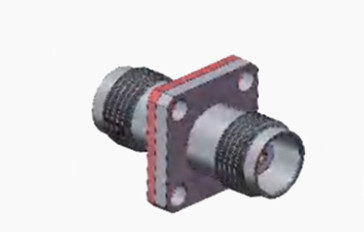

TNC عازل المياه الإناث إلى الإناث الاتصال المكثف RF مستقيم
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل الترددات اللاسلكية TNC | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | معيار التصميم: | IEC 60169-17 |
| مواد الاتصال: | النحاس ، BeCu | المواد: | النحاس |
| المدى الطويل: | 500 دورة | النوع: | مستقيم |
| التطبيق: | الترددات اللاسلكية | ||
| إبراز: | وصلة مكافئة راديوية مباشرة |
||
TNC عازل المياه الإناث إلى الإناث الاتصال المكثف RF مستقيم
منتج سلسلة TNC هو متغير متداخل لمصل BNC ، يتميز بآليته المزدوجة للخيوط المسمارية. هذه المنتجات المصغرة ، المتداولة ،وتحافظ الوحدات المقاومة للماء على عائق متسق 50 أوم وتعمل ضمن نطاق تردد DC-11 GHzهناك نوعان رئيسيان من موصلات TNC: القطبية القياسية والعكسية. عادة ما تكون مصنوعة من مكونات الصب والصب،هذه الاتصالات بأسعار معقولة مناسبة لمختلف التطبيقات التجاريةعلى الرغم من أن أدائهم قد لا يطابق أداء المنتجات الصناعية أو عالية الجودة ، إلا أنها تستخدم على نطاق واسع في اتصالات الهوائيات ولديها العديد من التطبيقات في أجهزة الطيران والاتصالاتوالقطاعات الصناعية العامةبالإضافة إلى ذلك ، تتوفر إصدارات القطبية العكسية و 75 أوم من رابط TNC.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
الخصائص الكهربائية | ||||
عائق | 50Ω | |||
نطاق التردد | DC ~ 4GHz | |||
الجهد القياسي | 2500VRMS (حد أقصى لمستوى سطح البحر) | |||
الكهرباء المقطوعة مقاومة الجهد | 750VRMS (حد أقصى لمستوى سطح البحر) | |||
مقاومة العزل | ≥2000MΩ | |||
مقاومة الاتصال | الموصل الخارجي | ≤6mΩ | ||
موصل مركزي | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |

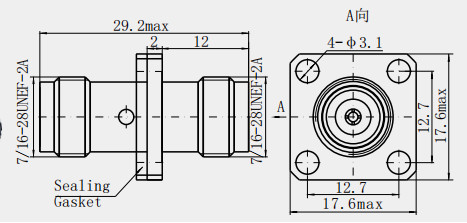

رسم مفصل
الخصائص:
1أداء ميكانيكي موثوق به
الاتصال المتداخل الصلب: الاتصال المتداخل الفريد ، بالمقارنة مع رابط المسامير التقليدي ، يكون الاتصال أكثر استقراراً وموثوقية ، وليس من السهل تخفيفه في بيئة الاهتزاز,يمكن أن تحافظ بفعالية على استقرار نقل الإشارة.
تصميم مضاد للانفصال: يحتوي المرفق المزدوج على وظيفة قفل ذاتية ، والتي يمكن أن تمنع بشكل فعال أن ينفصل المرفق عن طريق الخطأ أثناء الاستخدام ،تحسين موثوقية وسلامة الاتصال.
متانة قوية: قادرة على تحمل عمليات عدة للضغط والفك ، يمكن أن تتحمل موصلات TNC العامة ما لا يقل عن 500 مرة من الضغط والفك دون تلف ،مناسبة للتطبيقات التي تتطلب توصيل وتفكيك متكرر.
2أداء ممتاز ضد الماء
هيكل الختم: يتبنى جزء الصلة هيكل الختم الخاص ، مثل حلقة O ، والتي يمكن أن تمنع بشكل فعال الرطوبة والغبار والمواد الخارجية الأخرى من دخول الصلة ،وحماية نقطة الاتصال من الضرر.
درجة عالية من مقاومة الماء: عادة مع درجة عالية من مقاومة الماء ، يمكن أن تعمل بشكل مستقر في البيئات الخارجية القاسية أو الظروف الرطبة لضمان عدم تأثر نقل الإشارة بالرطوبة.
التطبيق:
مجال الأتمتة الصناعية
الاتصال بين أجهزة الاستشعار والجهاز التحكم: في أنظمة التحكم في الأتمتة الصناعية ، أجهزة استشعار مختلفة (مثل أجهزة استشعار درجة الحرارة وأجهزة استشعار الضغط وأجهزة استشعار الموقف ، إلخ.)) تحتاج إلى إرسال الإشارات المادية التي تم جمعها إلى المتحكم لمعالجة وتحليلهايمكن لمحولات TNC توصيل الكابلات بين أجهزة الاستشعار والتحكم لتحقيق نقل دقيق للبيانات،حتى تتمكن أجهزة التحكم من التحكم بدقة بالمعدات الصناعية بناءً على إشارات أجهزة الاستشعار.محول TNC يربط الكابل بين جهاز الاستشعار و جهاز التحكم لنقل البيانات بدقةتمكين جهاز التحكم من التحكم في المعدات الصناعية بدقة وفقًا لإشارات المستشعرات.
الاتصال بين جهاز التشغيل ونظام التحكم: وبالمثل ، في الأتمتة الصناعية ، فإن أجهزة التشغيل (مثل المحركات والصمامات والأسطوانات ، إلخ.)) تحتاج إلى تلقي الأوامر من نظام التحكم وتنفيذ الإجراءات المقابلةيمكن استخدام مكيّفات tnc لربط الكابلات بين جهاز التشغيل ونظام التحكم، لضمان أن يتم نقل أوامر التحكم بدقة،وضمان أن عملية الإنتاج الصناعي يتم تنفيذها بسلاسة.
ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
