معيار التصميم IEC 60169-17 TNC المستقيم من الذكر إلى الإناث محول RF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل كبل TNC | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | المدى الطويل: | 500 دورة |
| مواد الاتصال: | النحاس ، BeCu | المواد: | النحاس |
| معيار التصميم:: | IEC 60169-17 | النوع: | مستقيم |
| إبراز: | مصطف RF المقوى بالنيكل,محول TNC RF المستقيم,Straight TNC RF Adapter Coaxial Connector |
||

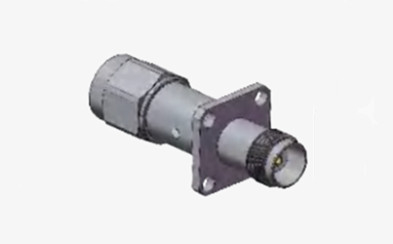

عالية الأداء TNC الذكور إلى الإناث محول الراديو اللاسلكي المتجانس
سلسلة TNC ، وهي مجموعة متنوعة من المتصلات BNC ، تتميز بآلية التزاوج الآمنة.الاتصالات المقاومة للماء تضمن عائق متسق 50 أوم ومصممة لمجموعة ترددات DC إلى 11 GHzتتوفر في إصدارات القطبية القياسية والعكسية ، ويتم تصنيع موصلات TNC من المواد المصبوبة والصنعة ، مما يوفر القدرة على تحمل التكلفة والأداء الكافي للتطبيقات التجارية.تستخدم على نطاق واسع في اتصالات الهوائيكما أنها تلعب أدوار حيوية في أنظمة الرادار والاتصالات اللاسلكية والتطبيقات الصناعية المختلفة. علاوة على ذلك ، فإن المتغيرات ذات 75 أوم وخيارات القطبية العكسية توسع قدراتها على الاستخدام.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 4GHz
|
|||
|
الجهد القياسي
|
2500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
750VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤6mΩ
|
||
|
موصل مركزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |

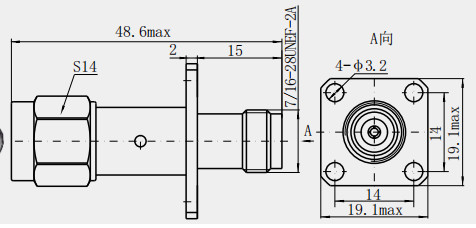

رسم مفصل
الخصائص:
1فقدان العودة العالي: عادة مع فقدان العودة العالي (خسارة الانعكاس) ، ومنع انعكاس الإشارة بشكل فعال ، وزيادة الحد من تداخل الإشارة والتشوه ، وتحسين جودة نقل الإشارة.
2عائق العزل الجيد والقدرة على مقاومة الجهد: لديه عائق العزل العالي وقدرة على مقاومة الجهد ، عادة ما تكون قادرة على تحمل 1500 فولت الكهربائية مقاومة الجهد ،مناسبة للعمل المستقر في بيئة عالية الجهد.
3VSWR المنخفضة: عادة مع VSWR المنخفضة ، لضمان استقرار وتناسق نقل الإشارة داخل المرفق.
التطبيق:
مجال الاختبار والقياس
1معدات الاختبار اللاسلكية: يتم استخدام محولات TNC بشكل شائع كمكونات اتصال في اختبار وقياس إشارات اللاسلكية. على سبيل المثال، توصيل مولدات الإشارات،تحليلات الطيف وغيرها من معدات الاختبار مع الجهاز قيد الاختبار أو الهوائي، من أجل قياس معايير إشارات RF بدقة ، مثل التردد ، الطاقة ، VSWR ، إلخ.خصائص خسارة منخفضة وارتفاع خسارة العودة من محولات TNC يمكن أن تضمن دقة وموثوقية نتائج الاختبار.
2محلل الشبكة: يستخدم محلل الشبكة لقياس معايير التشتت وخصائص انقطاع شبكة RF ، إلخ.يمكن استخدام محول TNC لربط محلل الشبكة مع الدائرة أو جهاز RF للاختبار، والتي هي مريحة لقياس وتحليل مختلف المعلمات الراديوية. قابليتها الجيدة للتطابق والتكرار تجعل عملية الاختبار أكثر ملاءمة وكفاءة.
ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
