عقدة TNC مستقيمة من امرأة إلى امرأة RF مغلفة بالنيكل RF Coaxial

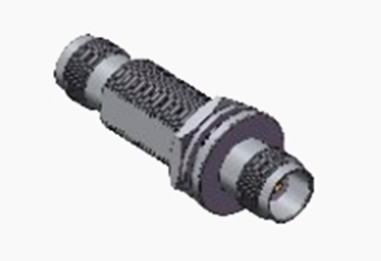

صورة كبيرة : عقدة TNC مستقيمة من امرأة إلى امرأة RF مغلفة بالنيكل RF Coaxial افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	TNC-Kyk2

شروط الدفع والشحن:

الحد الأدنى لكمية:	100PCS
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	T/T، ويسترن يونيون، L/C
القدرة على العرض:	100،000 قطعة شهريا

مفصلة وصف المنتج

اسم المنتج:	موصل الترددات اللاسلكية TNC	طلاء:	النيكل مطلي
عائق:	50Ω	معيار التصميم:	IEC 60169-17
مواد الاتصال:	النحاس ، BeCu	المدى الطويل:	500 دورة
النوع:	مستقيم	التطبيق:	الترددات اللاسلكية
الجنس:	أنثى إلى أنثى
إبراز:	وصلة مكافئة راديوية مباشرة,عقدة إلكترونية إلكترونية,رابط مكوكي RF مطلي بالنيكل , Female RF Coaxial Connector , Nickel Plated RF Coaxial Connector

عقدة TNC مستقيمة من امرأة إلى امرأة RF مغلفة بالنيكل RF Coaxial

منتج سلسلة TNC هو متغير متداخل لمصل BNC ، يتميز بآليته المزدوجة للخيوط المسمارية. هذه المنتجات المصغرة ، المتداولة ،والوحدات المقاومة للماء تحافظ على عائق ثابت 50 أوم وتعمل ضمن نطاق الترددات DC إلى 11 GHzهناك نوعان رئيسيان من موصلات TNC: القطبية القياسية والعكسية. عادة ما تكون مصنوعة من مكونات الصب والصب،هذه الاتصالات ذات التكلفة الفعالة مناسبة بشكل جيد لمختلف التطبيقات التجارية على الرغم من أن أدائها أقل من المعايير الصناعية أو عالية الجودةيتم استخدام موصلات TNC على نطاق واسع في اتصالات الهوائيات ولديها تطبيقات متنوعة في أجهزة الطيران والاتصالات والقطاع الصناعي العام.التقطب العكسي و 75 أوم من المتغيرات من وصلات TNC متوفرة أيضا.

عقدة TNC مستقيمة من امرأة إلى امرأة RF مغلفة بالنيكل RF Coaxial 0

المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق	50Ω
نطاق التردد	DC ~ 4GHz
الجهد القياسي	2500VRMS (حد أقصى لمستوى سطح البحر)
الكهرباء المقطوعة مقاومة الجهد	750VRMS (حد أقصى لمستوى سطح البحر)
مقاومة العزل	≥2000MΩ
مقاومة الاتصال	الموصل الخارجي	≤6mΩ
	موصل مركزي	≤1.5mΩ
VSMR	≤1.3

المواصفات الميكانيكية

معيار التصميم	IEC 60169-17
متوافقة مع RoHS	نعم..
إنهاء الاتصال بالمركز	إضرب
إنهاء الاتصال الخارجي	إضرب
دورات التزاوج	500 دورة
الاحتفاظ بالاتصال	10N دقيقة
احتواء الكابلات	100N دقيقة
قوة التزاوج	13.6N أقصى
قوة فك الارتباط	13.6N أقصى

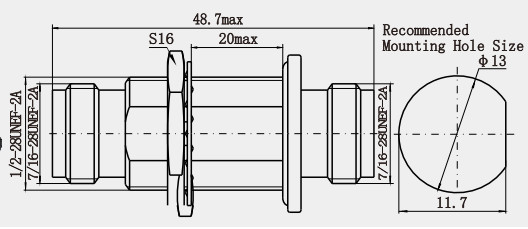

رسم مفصلعقدة TNC مستقيمة من امرأة إلى امرأة RF مغلفة بالنيكل RF Coaxial:
الوحدة: ((ملم)

الخصائص:
أداء كهربائي جيد
1خصائص عرض النطاق الترددي الواسع: نطاق تردد عمل مكيّفات TNC عادة ما يصل إلى 0 إلى 11GHz ، أو حتى أعلى ، لتلبية احتياجات مجموعة متنوعة من نقل الإشارات عالية التردد ،مناسبة لسيناريوهات اتصال مختلفة.
VSWR المنخفضة: فولت VSWR هي واحدة من المؤشرات الهامة لقياس أداء نقل المكونات ، والبنية المستقيمة والملتوية لمحولات TNC لديها VSWR أقل على التوالي ،مما يعني خسارة انعكاس أقل للإشارة في عملية الإرسال، ويمكن أن تنقل الإشارة بكفاءة أكبر.
2عائق خصائص ثابت: عائق خصائصه هو عموما 50Ω ، وهو متوافق مع الكابلات المحاورية الشائعة ويمكن أن يضمن استقرار ودقة نقل الإشارة.
أداء ميكانيكي موثوق به

- نعمالتطبيق:
مجال التواصل
1محطة قاعدة الاتصالات اللاسلكية: في محطات قاعدة الاتصالات اللاسلكية ، يمكن استخدام محولات TNC لربط أجهزة هوائية مختلفة لضمان نقل إشارة مستقر. على سبيل المثال.,ربط معدات المحطة الأساسية بالهوائيات يحقق إرسال واستقبال إشارات الراديو الفعال، ويحسن تغطية ونوعية إشارة شبكة الاتصالات.
2نظام الاتصال بالميكروويف: في نظام الاتصال بالميكروويف، تستخدم محولات TNC لربط خطوط نقل مختلفة مثل الموجهات الموجية والكابلات المتكافئة.وكذلك أجهزة الميكروويف مثل مكبرات الطاقة، الخلاطات والمرشحات، الخ لتحقيق نقل ومعالجة إشارات الميكروويف وضمان التشغيل العادي لنظام الاتصالات الميكروويف.
3المحطة الأرضية للاتصالات الفضائية: في المحطة الأرضية للاتصالات الفضائية،يمكن استخدام محول TNC لربط المعدات الأرضية وهوائيات الاتصال بالقمر الصناعي لتحقيق تحميل الإشارة وتنزيلها لضمان استقرار وموثوقية الاتصال بالقمر الصناعي.

ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
