تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | موصل الترددات اللاسلكية TNC | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | المدى الطويل: | 500 دورة |
| مواد الاتصال: | النحاس ، BeCu | المواد: | النحاس |
| معيار التصميم:: | IEC 60169-17 | النوع: | مستقيم |
| إبراز: | وصلة مكافحة الفيروسات الراديوية المستقيمة الهرمية,تطبيقات الـ PCB رابط RF Coaxial,PCB Applications RF Coaxial Connector |
||

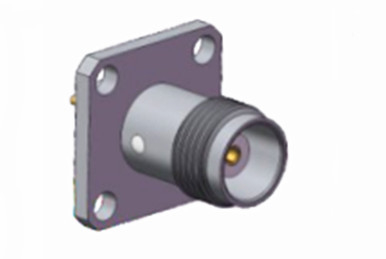

رابط كواكسيال راديوي مباشر من نوع TNC ذو الأداء العالي للنساء لتطبيقات PCB
تمثل سلسلة TNC تطورًا متطورًا لمصل BNC ، يتميز بخصائص ربط الخيوط المسمارية.والمتصلات المقاومة للماء توفر عائق 50 أوم موحد ووظيفة عبر طيف DC إلى 11GHzهناك نوعان من مكونات TNC: القطبية القياسية والقطبية العكسية. على الرغم من بناؤها من المواد المسالكة والصب ذات التكلفة الفعالة،والتي قد لا تتطابق مع أداء المنتجات الصناعية أو المنتجات ذات الجودة العالية، فهي تتفوق في استخدامات تجارية متنوعة. عادة ما تستخدم في اتصالات الهوائيات ، يجد مكونات TNC تطبيقات واسعة النطاق في أجهزة الطيران والاتصالات ومختلف المجالات الصناعية. بالإضافة إلى ذلك ،يمكن الوصول إلى إصدارات قطبية عكسية و 75 أوم من رابط TNC.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 4GHz
|
|||
|
الجهد القياسي
|
2500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
750VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤6mΩ
|
||
|
موصل مركزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |
مواصفات البيئة:
| درجة حرارة العمل | -30 إلى +70 درجة مئوية |

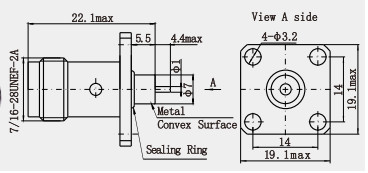

رسم مفصل
الخصائص:
القدرة على التكيف مع البيئة
المواد عالية الجودة: عادة ما تكون مصنوعة من النحاس أو الفولاذ المقاوم للصدأ ، ويمكن أن تكون السطح مغلفة بالنيكل أو مغلفة بالذهب لتحسين مقاومة التآكل وتمديد عمر الخدمة ،بعض الموصلات مقاومة للماء أيضا، مقاومة للغبار وغيرها من الخصائص، مناسبة للبيئات الخارجية أو القاسية.
نطاق درجة حرارة واسع: نطاق درجة حرارة العمل عادة ما يكون واسعًا ، على سبيل المثال ، يمكن لبعض الموصلات العمل بشكل طبيعي في نطاق درجة الحرارة من -65 °C إلى + 165 °C ،لتلبية احتياجات الاستخدام في بيئات مختلفة.
التطبيق:
1. موقع ومراقبة المجال
هوائي قياس الملاحة الفضائية: في العديد من السيناريوهات في الهواء الطلق مثل رسم الخرائط الجيوديسية، ومسح المحيطات، والرصد الزلزالي، ورصد تشوه الجسور، وما إلى ذلك.وصلة TNC تربط هوائي قياس الملاحة الفضائية بالأجهزة الخارجية، ينقل الإشارات اللاسلكية وتزويد الطاقة، ويمكن أن تدرك قياس الدقة على مستوى السنتيمتر وتحديد الموقع.
2مجال الطيران
نظام التحكم في الطيران: يستخدم لربط معدات الراديو ذات الصلة لضمان دقة وموثوقية الاتصالات الطيران.لضمان الطيران الآمن للطائرات والتحكم السلس في حركة الطيران.
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
