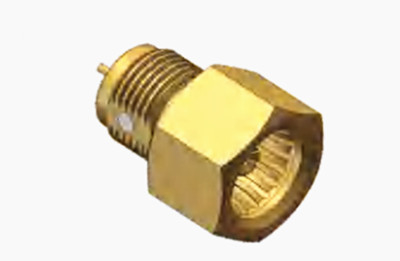

BMA الإناث الحاجز الحاجز الحاجز الحاجز الحاجز
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| إبراز: | ميكروستريب RF Coaxial Connector,ربط كوكسيال راديوي نسائي من النحاس,رابط BMA RF Coaxial,Female Brass RF Coaxial Connector,BMA RF Coaxial Connector |
||
BMA الإناث الحاجز الحاجز الحاجز الحاجز الحاجز
سلسلة بي إم إيه تمثل فئة من الاتصالات العمياء، المصنوعة بدقة في الالتزام بمعيار IEC1169-33. تميزت بتصميم جديد لوحة الربيع،هذه الموصلات تضمن اتصال موثوق به وتعرض خصائص كهربائية محسنةتكمن الميزة الرئيسية في قدرتها على التطاير المحوري والشعاعي ، إلى جانب الحد الأدنى من المسافة بين جهات الاتصال الفردية وتكوين خفيف الوزن ،مما يجعلها مثالية للتطبيق في التزاوج المكفوف لهياكل الهيكل.
تستخدم على نطاق واسع في اتصالات وحدات لخزانات الهيكل ، وتتباهى سلسلة BMA بالتبادل مع نظرائها الدوليين ، مما يسهل إجراءات الاندماج السريع وإلغاء الاندماج.هذه الاتصالات منتشرة في مجال معدات الراديو والأجهزة، حيث أنها تخدم لإنشاء اتصالات موثوق بها للكابلات المحاورية.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50 أوم | |
| نطاق التردد | DC ~ 18GHz | |
| الجهد القياسي | 250 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 1000 VRMS (أقصى مستوى سطح البحر) | |
| مقاومة العزل | ≥5000 MOhm | |
| مقاومة الاتصال | الموصل الخارجي | ≤2.0mOhm |
| موصل مركزي | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
تفاصيل المنتج
| الخصائص المادية والميكانيكية | |||
| مدرب المركز | الذكر/المغلق | النحاس | مغلفة بالذهب |
| الإناث/المقبس | النحاس Sn-P | مغلفة بالذهب | |
| الاتصال بالمرونة | برونز البريليوم | ملفوفة بالنيكل | |
| الغلاف / السكن | النحاس، الفولاذ المقاوم للصدأ | ملفوفة بالنيكل | |
| عازلات | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| متوافقة مع RoHS | نعم.. |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 0.6N أقصى |
| قوة فك الارتباط | 0.6 N max |
مواصفات البيئة:
| درجة حرارة العمل | -55 إلى +155 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP64 |
الخصائص:
1. طرق الاتصال: نوع اللحام الشائع ، نوع التقطيع وهلم جرا. الاتصال المحموم ثابت وموثوق به ، مناسب للاستخدام طويل الأجل ؛ نوع التقطيع سهل إدخال وإزالة بسرعة ،مناسبة للاتصال المتكرر وقطع الاتصال بالمشهد.
2قوة الاحتفاظ: قوة الاحتفاظ بالدبوس المركزي أفضل ، لضمان عدم تسريح المرفق بسهولة أو سقوطه في عملية الاستخدام ، على سبيل المثال ،هناك قوة الاحتفاظ بـ BMA في مركز الدبوس أكبر من 20N.
3المدى الطويل من العمر الميكانيكي، وبشكل عام يمكن أن تتحمل ما لا يقل عن 500 مرة من عدد التوصيل والفصل، وبعض المنتجات عالية الجودة هي أكثر متانة.
4الحجم المدمج: وصلة BMA هي وصلة ضئيلة للدفع ، ذات الحجم المدمج ، مناسبة للمعدات ذات المساحة المحدودة.
التطبيق:
1مجال الاتصالات: في محطة قاعدة الاتصالات ، يتم استخدامه لربط وحدة RF والهوائي وغيرها من المعدات لتحقيق نقل إشارة التردد العالي.أدائها الكهربائي الجيد والاستقرار الميكانيكي يمكن أن يضمن نقل ثابت لإشارات الاتصال، تقليل فقدان الإشارة والتداخل، وتحسين جودة الاتصالات.
2نظام الرادار: في نظام الرادار ، يمكن استخدامه لربط المكونات المختلفة للرادار ، مثل جهاز الإرسال والمستقبل والهوائي ، إلخ ، لتحقيق نقل إشارات الميكروويف.لأن نظام الرادار يتطلب موثوقية عالية واستقرار نقل الإشارة، الحجم الصغير لمكونات الشريط الصغيرة الإناث BMA، الوزن الخفيف، الأداء الكهربائي الجيد والقدرة على مكافحة الاهتزازات ومكافحة الصدمات تمكنها من تلبية المتطلبات الصارمة لنظام الرادار.
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
