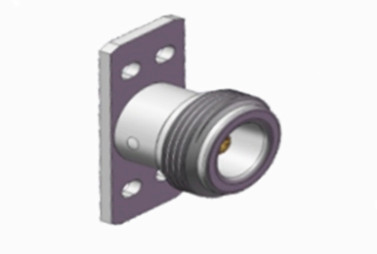

N إمرأة 4 ثقوب فلانج RF رابط كوكسي مع ميكروستريب
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | N-KFD469 | الجنس: | أنثى |
| المواد: | النحاس | عازل: | PTFE |
| المدى الطويل: | 500 دورة |
N إمرأة 4 ثقوب فلانج RF رابط كوكسي مع ميكروستريب
الاتصالات من النوع N هي الاتصالات المتجانسة مع التوصيل المتداخل ، والمعروفة بقدراتها الممتازة لمكافحة الاهتزاز والأداء الكهربائي.يدعمون ترددات تصل إلى 18GHz ومتوافقة مع أنواع مختلفة من كابلات RFيتم استخدام هذه الاتصالات على نطاق واسع في تطبيقات مثل الطيران والفضاء الجوي والرادار والموجات الدقيقة والاتصالات الرقمية وأدوات الاختبار والقياس.نحن نقدم خدمات تخصيص لموصلات النوع n لتلبية المتطلبات الخاصة لعملائنا.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

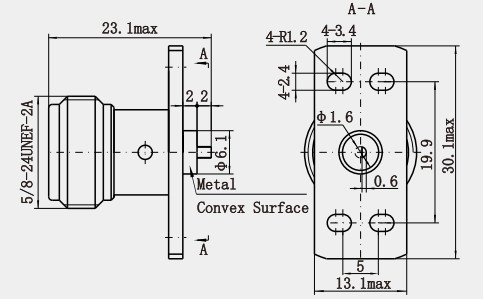

رسم مفصل
رسم المخطط:
الخصائص:
1خسارة منخفضة: باعتماد مواد عالية الجودة وعملية تصنيع دقيقة، فإن الخسارة الناتجة أثناء نقل الإشارة منخفضة للغاية.مما يساعد على تحسين كفاءة وجودة نقل الإشارة.
2. الحماية العالية: عادة ما تكون الغلاف مصنوعة من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة.
التطبيقات:
1الخصائص الكهربائية عالية الأداء: يحتوي رابطات الشريط الصغير من النوع N على خسارة منخفضة وفعالية عالية للحماية لضمان سلامة الإشارة ودقة أثناء الإرسال.هذا يسمح له بالتفوق في تطبيقات الترددات العالية، مثل الاتصالات اللاسلكية والاتصالات عبر الأقمار الصناعية ومجالات أخرى.
2قابلية التكيف مع نطاق الترددات الواسع: موصلات الشرائط الصغيرة من النوع N تدعم نقل عرض النطاق الترددي الواسع من الترددات المنخفضة إلى العالية ،وبعض الأنواع المحسنة من موصلات النوع N يمكن أن تصل حتى إلى 18GHz أو نطاق تردد أعلى لتلبية احتياجات مختلف سيناريوهات التطبيق.
3اتصال ميكانيكي موثوق به: مع الاتصال المتداخل ، يمكن لموصلي الشرائط الصغيرة من النوع N الحفاظ على اتصال مستقر تحت بيئات الاهتزاز والصدمة ،الذي يقلل من خطر تخفيف الاتصال أو انقطاع الإشارة الناجم عن عوامل بيئية.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
