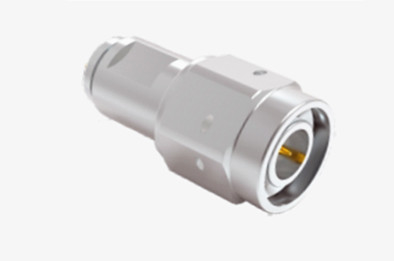

TNC مباشرة الذكور الفولاذ المقاوم للصدأ ربط RF كوكسيال للكابل SFF-50-3-1
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | TNC Conector | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | المواد: | النحاس |
| مواد الاتصال: | النحاس ، BeCu | المدى الطويل: | 500 دورة |
| معيار التصميم:: | IEC 60169-17 | النوع: | مستقيم |
| إبراز: | TNC الاتصال المتكافئ الراديوي المستقيم,رابط كوكسيال من الفولاذ المقاوم للصدأ,SFF-50-3-1 ربط كوكسيال RF,Stainless Steel RF Coaxial Connector,SFF-50-3-1 RF Coaxial Connector |
||
TNC مباشرة الذكور الفولاذ المقاوم للصدأ ربط RF كوكسيال للكابل SFF-50-3-1
منتج سلسلة TNC هو متغير متداخل من رابط BNC ، يحتوي على خيوط ملفوفة للتزاوج الآمن. هذه الصور المصغرة ، المتداخلة ،الوحدات المقاومة للماء تحافظ على عائق ثابت 50 أوم وتعمل ضمن نطاق الترددات DC-11 GHzهناك نوعان رئيسيان من موصلات TNC: القطبية القياسية والعكسية. عادة ما يتم بناؤها من مكونات صب ومصنوعة ،هذه الاتصالات ذات التكلفة الفعالة مناسبة بشكل جيد لمجموعة متنوعة من التطبيقات التجاريةعلى الرغم من أن أدائهم قد لا يطابق أداء المنتجات الصناعية أو عالية الجودة ، إلا أنها تتفوق في تطبيقات مثل اتصالات الهوائيات. يتم استخدام وصلات TNC على نطاق واسع في أجهزة الطيران ،الدفاعبالإضافة إلى ذلك ، تتوفر إصدارات قطبية عكسية و 75 أوم من رابط TNC.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 4GHz
|
|||
|
الجهد القياسي
|
2500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
750VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤6mΩ
|
||
|
موصل مركزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |

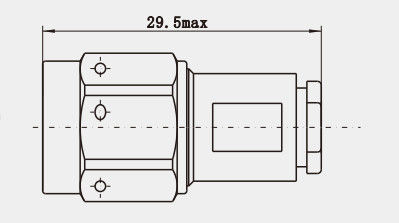

رسم مفصل
الخصائص:
1. وصلة خيوطية: وصلة خيوطية ، هذا الاتصال يجعل الاتصال أكثر صلابة وموثوقية ، مقارنة مع المسلح وطرق الاتصال الأخرى ، يمكن أن يمنع بشكل أفضل الخروج عن الخطأ ،مناسبة للمناسبات التي تتطلب استقرارًا عالًا للاتصال، مثل في ظروف الاهتزازات من معدات الاتصالات المتنقلة.
2القطر الداخلي المحدد للموصل الخارجي: القطر الداخلي للموصل الخارجي هو 6.5mm (0.256 بوصة) ، وبعض أنواع أخرى شائعة من الاتصالات المتجانسة RF، مثل نوع BNC، نوع SMA،الخفي حجم الاختلاف الواضح، سهل التعرف عليه والتمييز بين الاستخدامات.
التطبيق:
1الاتصالات اللاسلكية: تستخدم لربط محطات القاعدة اللاسلكية ومعدات الاتصالات عبر الأقمار الصناعية وأجهزة الإرسال اللاسلكي لتوفير اتصال ثابت بالاتصالات اللاسلكية.ما إذا كان نقل الإشارة بين المحطات الأساسية أو الاتصال بين المحطات الأساسية ومحطات الهاتف المحمول، يمكن لموصلات TNC ضمان نقل فعال ومستقر للإشارات لتلبية احتياجات عدد كبير من المستخدمين الذين يتواصلون في نفس الوقت.
2الاتصالات السلكية: في نظام الاتصالات السلكية مثل شبكة المنطقة المحلية وشبكة المنطقة الحضرية ، يمكن استخدام موصلات TNC لربط مختلف معدات الاتصالات السلكية ،مثل المفاتيح، الموجات، الخ لتحقيق نقل البيانات عالية السرعة والعمل المستقر للشبكة.
ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
