TNC الذكور الزاوية اليمنى ربط RF المحوري للكابل RG316
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل الترددات اللاسلكية TNC | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | معيار التصميم: | IEC 60169-17 |
| مواد الاتصال: | النحاس ، BeCu | المدى الطويل: | 500 دورة |
| النوع: | رع | التطبيق: | الترددات اللاسلكية |
| الجنس: | ذكر | ||
| إبراز: | TNC الذكور RF اللاصق الكواكسي,وصلة RF Coaxial الزاوية اليمنى,RG316 كابل RF الموصول الكوكسي,Right Angle RF Coaxial Connector,RG316 Cable RF Coaxial Connector |
||

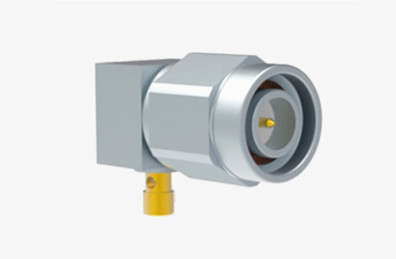

TNC الذكور الزاوية اليمنى ربط RF المحوري للكابل RG316
تمثل سلسلة TNC تكييفًا متداخلًا لموصول BNC ، والذي تميز بآلية التزاوج بين الخيوط المسمارية وتصميمها المدمج والمتداخل والمقاوم للماء.يحافظ على معوقة متسقة 50 أوم عبر طيف ترددي واسع من DC إلى 11 GHzتقدم هذه السلسلة نوعين: القطبية القياسية والعكسية، لتلبية احتياجات الاتصال المتنوعة.قد لا تصل هذه الاتصالات إلى مستويات أداء البدائل الممتازة الصناعيةومع ذلك، فإنها تتفوق في العديد من سيناريوهات الاستخدام التجاري. مع وجود قوي في الاتصال الهوائية، والمتصلين TNC تلعب أدوار محورية في أجهزة الطيران والدفاع، وأنظمة الاتصالات،وقطاعات صناعية أوسعبالإضافة إلى ذلك ، فإن القطبية العكسية والمتغيرات 75 أوهم توسع في تطبيقها عبر الصناعات المختلفة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 4GHz
|
|||
|
الجهد القياسي
|
2500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
750VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤6mΩ
|
||
|
موصل مركزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |

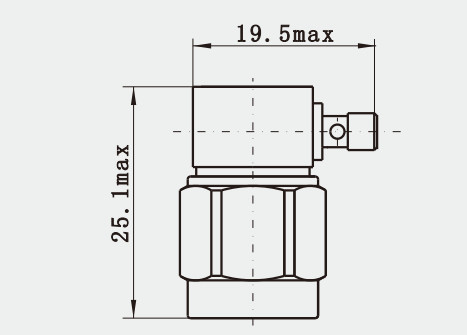

رسم مفصلTNC الذكور الزاوية اليمنى ربط RF المحوري للكابل RG316 :
الوحدة: ((ملم)
الخصائص:
1. اتصال مستقر بالخيوط: يكون الاتصال بالخيوط أقوى وأكثر موثوقية من الاتصال النوع snap ،والذي يضمن اتصال مستقر في بيئة ارتعاش عالية وليس من السهل فك الاتصال عن طريق الخطأ.
2تصميم مضاد للانفصال: المرفق المتداخل له وظيفة إغلاق ذاتية ، والتي تمنع بشكل فعال من انفصال المرفق وتحسين موثوقية الاتصال ،مناسبة للتطبيقات التي تتطلب إغلاق وتفكيك متكرر
التطبيق:
هوائي قياس الملاحة الفضائية: جهاز ربط الراديو الراديوي في هوائي قياس الملاحة الفضائية هو في الغالب جهاز ربط TNC.والتي يمكنها تحقيق قياس دقيق على مستوى السنتيمتر وتحديد الموقع في بيئة خارجية معقدةعلى سبيل المثال، يربط رابط TNC هوائي قياس الملاحة الفضائية والمعدات الخارجية، ينقل الإشارة اللاسلكية ويقدم الطاقة في مشاهد رسم الخرائط الجيوديسية، المسح المحيطي،مسح القناة، مسح الحفر، الرصد الزلزالي، رصد تشوه الجسر، رصد الانهيارات الأرضية، التشغيل التلقائي للرصيف وما إلى ذلك.
ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
