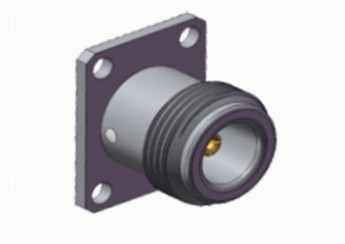

N نوع إمرأة فلنج حفرة تركيب ربط RF كوكسيال
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز (بحد أقصى 18 جيجا هرتز) |
| النموذج: | N-KFD473 | VSWR: | ≤1.3 |
N نوع إمرأة فلنج حفرة تركيب ربط RF كوكسيال
الاتصالات من النوع N هي الاتصالات المتجانسة التي تتميز بالربط المتداخل ، والمعروفة بقدراتها الممتازة لمكافحة الاهتزاز والأداء الكهربائي.عادة ما يدعمون ترددات تصل إلى 11 غيغاهرتز، لكن منتجاتنا يمكن أن تصل إلى 18 جيگاهرتز. تصميم الاقتراب المتداخل يضمن ضوضاء منخفضة ويزيد من مقاومة الصدمة والاهتزاز.نحن مصممون لمواصلات النوع N لتلبية مواصفات MIL-C-39012هذه الموصلات مناسبة لأنواع مختلفة من كابلات RF وتستخدم عادة في الطيران والفضاء الجوي والرادار والموجات الدقيقة والاتصالات الرقمية وأدوات الاختبار والقياس.نحن نقدم خدمات تخصيص لمجموعة متنوعة من موصلات ومتكيفات النوع N لتلبية متطلبات العملاء المحددة، بما في ذلك التكوينات المستقيمة أو الزاوية المستقيمة ، وكذلك خيارات تركيب الستائر أو الحواجز.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس،
ملفوفة بالنيكل |
| الإناث | الفوسفور البرونز
ملفوفة بالنيكل |
|
| اتصال مرن | الفوسفور البرونز | ملفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ |
ملفوفة بالنيكل |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

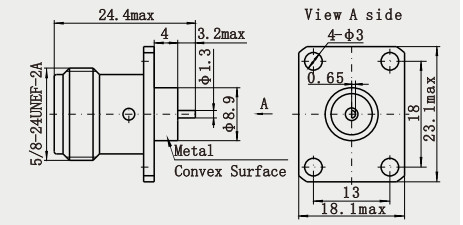

رسم مفصل
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
الخصائص:
1نقل عرض النطاق الترددي الواسع: يدعم مجموعة واسعة من ترددات الإشارة، تتراوح من 0 إلى 11GHz، ويمكن أن يغطي النوع المحسن حتى 18GHz،والتي يمكن أن تلبي احتياجات مجموعة متنوعة من تطبيقات RF.
2الحماية العالية: عادة ما يتم تصنيع الغطاء من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة.
التطبيقات:
1قابلية التكيف الجيدة مع البيئة: بعد المعالجة الخاصة والاختبار ، يمكن أن تعمل موصلات الشرائط الصغيرة من النوع N بشكل مستقر في ظل ظروف بيئية قاسية (مثل درجة حرارة عالية ،الحرارة المنخفضة، الرطوبة، الخ) ولديها عمر خدمة طويل، مما يجعلها مناسبة للاستخدام في الهواء الطلق وفي مجموعة متنوعة من البيئات المعقدة.
2- التثبيت والصيانة المريحة: طريقة الاتصال المتداخلة تجعل رابط الشريط الصغير من النوع N سهلاً وسريع التثبيت ، مما يلغي الحاجة إلى عمليات لحام معقدة.بالإضافة إلى، استمراريتها وموثوقيتها تقلل من تكاليف الصيانة وتكرارها ، مما يحسن من كفاءة النظام بشكل عام.
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
نحن نتطلع إلى تلقي استفسارك في أقرب وقت ممكن. يرجى الاتصال بنا ما تحتاج ((طول الكابل / المرفق) حتى نتمكن من تقديم لك SPEC، وأفضل الجودة والخدمة،سعر تنافسي، استجابة في الوقت المناسب، التسليم في الوقت المناسب
