N الحاجز الإناث RF القاطع المحوري مع ميكروستريب
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل محوري من النوع N | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | n-kyd9 | الجنس: | أنثى |

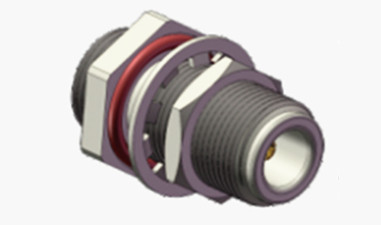

N الحاجز الإناث RF القاطع المحوري مع ميكروستريب
الاتصالات من النوع N هي واجهات محورية ذات خيوط مصممة بدقة معروفة بمقاومتها الاستثنائية للهزات والأداء الكهربائي المحسّن وقدرات التردد الممتدة.في حين أن النماذج القياسية عادة ما تدعم ما يصل إلى 11 GHz، تكويناتنا المتقدمة تصل إلى عرض النطاق التشغيلي يصل إلى 18 غيغاهرتز.هذه الموصلات متعددة الاستخدامات تحافظ على سلامة الإشارة عبر أنواع مختلفة من كابلات RF وهي مكونات لا تتجزأ في أنظمة عالية الموثوقية عبر هندسة الطيران، شبكات الرادار، اتصالات الميكروويف، نقل البيانات الرقمية، ومنصات أجهزة RF.نحن متخصصون في تصميم الحلول المخصصة من النوع N لتلبية متطلبات التطبيقات الخاصة والتحديات البيئية.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

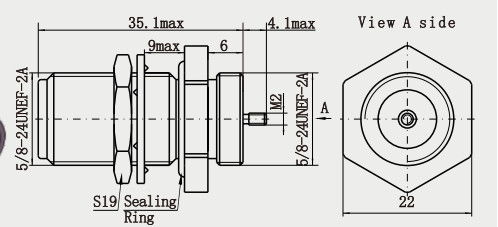

رسم مفصل
الخصائص:
1مجموعة واسعة من القدرة على التكيف: متوافقة مع مجموعة واسعة من كابلات RF (مثل الكابلات شبه الصلبة ، الكابلات المرنة) ، ويمكن تحويلها إلى SMA ، BNC ، TNC وغيرها من الموصلات عبر المحولات ،مناسبة لمعدات الميكروويف، الطيران والفضاء، الرادار، معدات الاختبار ومجالات أخرى 245.
2. معالجة الطاقة العالية: مناسبة لتطبيقات RF عالية الطاقة ، مثل المحطات الأساسية والمراسلات والاتصالات عبر الأقمار الصناعية ، وما إلى ذلك ، مع قدرة طاقة أعلى من قوة الموصلات الصغيرة (مثلBNC) 36.
3عملية سهلة: يسهل الارتباط بالخيوط التوصيل السريع والانفصال عن طريق اليد أو الأدوات ، وتدعم بعض الطرازات طريقة التشنج الخالية من اللحام.
4المشاكل المحتملة: يجب إيلاء الاهتمام لمطابقة المعوقات (50Ω و 75Ω لا يمكن خلطها) ، زيادة الانعكاس بسبب ارتداء إدخال وإزالة ،بالإضافة إلى الأضرار الناجمة عن سوء الاستخدام (مثل الضغط الزائد) 35.
التطبيقات:
1شبكات التلفزيون عبر الكابلات: يربط الكابل المتكافئ 75Ω في الإرسالات المتكاملة (على سبيل المثال أنظمة CATV) لدعم نقل الإشارات التناظرية / الرقمية.
2ناقل البث: منفذ خروج RF لنقل FM / UHF لمواجهة إشارات البث عالية الطاقة.
3إنتاج الأفلام والتلفزيون: توصيل ميكروفون الكاميرا اللاسلكي، معدات نقل الفيديو (مثل نقل الميكروويف).
4أجهزة الميكروويف: نقل إشارات الميكروويف عالية الطاقة في أفران الميكروويف، أجهزة التسخين الراديوية.
5أجهزة الكشف عن الرادار: اتصال RF الأمامي لرادار تجنب التصادم في السيارات، رادار الطقس.
مسرعات الجسيمات / الرنين المغناطيسي النووي: نقل إشارات التحكم عالية التردد أو طاقة RF في معدات البحث العلمي.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| وصلة BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
