N الحاجز الإناث Microstrip RF الموصول المقاوم مع دبوس النحاس

صورة كبيرة : N الحاجز الإناث Microstrip RF الموصول المقاوم مع دبوس النحاس افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	n-kyd13

شروط الدفع والشحن:

الحد الأدنى لكمية:	100PCS
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	T/T، L/C، ويسترن يونيون
القدرة على العرض:	1،000،000 قطعة في الشهر

مفصلة وصف المنتج

اسم المنتج:	N نوع المخروط المحوري RF	طلاء:	مطلي بالذهب
الجنس:	أنثى	نطاق التردد:	DC ~ 11 جيجا هرتز
النموذج:	n-kyd13	عائق:	50Ω

N الحاجز الإناث Microstrip RF الموصول المقاوم مع دبوس النحاس

الاتصالات من النوع (ن) هي واجهات محورية متداخلة معروفة بمقاومتها القوية للهزات، والأداء الكهربائي الممتاز،وتردد تشغيل نموذجي يصل إلى 11 غيغاهرتز مع نماذجنا المتقدمة تمديد هذه القدرة إلى 18 غيغاهرتزهذه الموصلات متعددة الاستخدامات تظهر سلامة إشارة استثنائية عبر منصات كابلات RF متعددة وتجد تطبيقات واسعة في هندسة الفضاء الجوي وأنظمة الرادار وتكنولوجيا الميكروويفالاتصالات الرقمية، أجهزة الراديو الراديوي، وبيئات الاختبار عالية التردد.

نحن متخصصون في تصنيع حلول مصممة من النوع N لتلبية المواصفات التقنية المتنوعة.إمكانيات التخصيص لدينا تشمل توجيهات الاتصالات (التكوينات القياسية أو الزاوية المستقيمة)، أنماط التثبيت (تصميمات التثبيت على اللوحة أو الهيكل أو التثبيت على الشريط) ، وتكوينات محولات متخصصة ، مما يضمن الاندماج الدقيق في متطلبات النظام الفريدة.

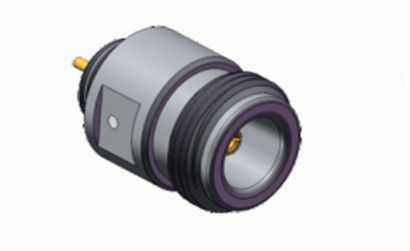

N الحاجز الإناث Microstrip RF الموصول المقاوم مع دبوس النحاس 0

المواصفات

ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق	50Ω
نطاق التردد	DC ~ 11GHz ((ماكس.18GHz)
الجهد القياسي	1000VRMS* ((Max.Sea Level)
الكهرباء المقطوعة مقاومة الجهد	1500VRMS* ((max.Sea Level)
مقاومة العزل	≥5000MΩ
المقاومة المركزية	الموصل الخارجي	≤0.5mΩ
	موصل مركزي	≤1.5mΩ
VSWR	≤1.3
الخصائص المادية والميكانيكية
مدرب المركز	ذكر	النحاس، ملفوفة بالنيكل
	الإناث	الفوسفور البرونز ملفوفة بالنيكل
اتصال مرن	الفوسفور البرونز	ملفوفة بالنيكل
الغلاف / السكن	النحاس، الفولاذ المقاوم للصدأ	ملفوفة بالنيكل
مشبك الكابلات	النحاس	ملفوفة بالنيكل
عازل	PTFE
غسيل	مطاط السيليكون
المدى الطويل	500 دورة

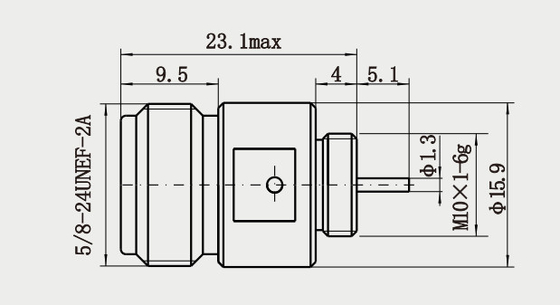

رسم مفصل

N الحاجز الإناث Microstrip RF الموصول المقاوم مع دبوس النحاس 1

الخصائص:

1الخصائص الميكانيكية
تصميم الارتباط المتداخل: اتصال موثوق به من خلال التشديد الدواري ، مما يوفر استقرار ميكانيكي جيد ومقاومة الاهتزازات ، مناسبة لبيئات الاهتزازات (على سبيل المثال ، الفضاء الجوي ،معدات السيارات).
التثبيت المتعدد: يدعم التكوينات المستقيمة أو الزاوية اليمنى أو جبل الفلنج أو جبل الحاجز لتلبية متطلبات المساحة المختلفة.
الصمود: المواد المعدنية (مثل النحاس أو الفولاذ المقاوم للصدأ) جنبا إلى جنب مع الطلاء (مثل الطلاء بالذهب أو الفضة) لضمان مقاومة الارتداء ومقاومة التآكل والموثوقية على المدى الطويل.

التطبيقات:

1الطيران
أنظمة الرادار: تستخدم لربط وحدات أجهزة الاستقبال الراداري والهوائيات، وتتكيف مع احتياجات نقل إشارات عالية الطاقة عالية التردد14.
معدات الحرب الإلكترونية: في أنظمة الاتصالات العسكرية والتشويش، توفر موصلات N اتصالات موثوقة مقاومة للهزات والماء والغبار14.
معدات الطيران: تستخدم في أنظمة الاتصالات والملاحة في الجو، وتتكيف مع درجات الحرارة القصوى وبيئات الصدمات الميكانيكية14.
2الصناعة والبحوث
تجارب الميكروويف و أبحاث وتطوير الراديو الراديوي: دعم اختبار إشارات الترددات العالية وتكامل المعدات في بيئات المختبر، مثل تصميم الهوائيات وتحليل المواد14.
مراكز البيانات عالية الأداء: للاتصالات الراديوية عالية السرعة بين الخوادم وأجهزة الاتصال لضمان سلامة الإشارة4.
