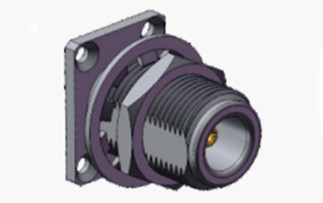

مكعب بالنيكل N الحائط الإناث فلنج جبل ربط RF Coaxial
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | n-kyfd1 | الجنس: | أنثى |
مكعب بالنيكل N الحائط الإناث فلنج جبل ربط RF Coaxial
يستخدم الموصولات من النوع N آليات إشراك الخيوط المسمارية ، مما يوفر مقاومة هزات استثنائية وأداء كهربائي محسّن. في حين يصل نطاق الترددات القياسي إلى 11 غيغاهرتز ،نماذجنا المتقدمة تمدد قدرات التشغيل إلى 18 غيغاهرتزهذه الاتصالات تحافظ على التوافق مع أنواع مختلفة من كابلات الراديو الراديوي وهي مكونات متكاملة عبر أجهزة الطيران وأنظمة الطيران والفضاء وشبكات الرادار وتطبيقات الميكروويفالبنية التحتية للاتصالات الرقمية، ومعدات قياس دقة.
فريقنا الهندسي متخصص في صناعة حلول مصممة من النوع N لتتناسب مع المواصفات الدقيقة سواء كنت بحاجة إلى ترتيبات مستقيمة أو زاوية مستقيمةأو تصاميم التثبيت على الجهاز، نحن نقدم محولات وموصولات مخصصة بالكامل لتلبية احتياجات التطبيق بالضبط.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

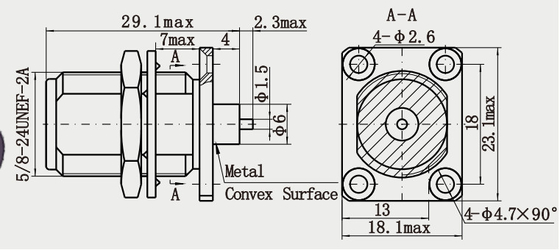

رسم مفصل
الخصائص:
1تصميم التوصيل المزدوج: اتصال موثوق به من خلال التشديد الدواري ، مما يوفر استقرار ميكانيكي جيد ومقاومة الاهتزازات ، مناسبة لبيئات الاهتزاز (على سبيل المثال ، الفضاء الجوي ،معدات السيارات).
2. التثبيت المتعدد: يدعم التكوينات المستقيمة أو الزاوية اليمنى أو جبل الفلنج أو جبل الحاجز لتلبية متطلبات المساحة المختلفة.
التطبيقات:
1الإذاعة والإذاعة والتلفزيون
جهاز إرسال تلفزيوني: يستخدم لربط جهاز الإرسال بالهوائي لنقل إشارات RF عالية التردد (مثل نطاقات UHF / VHF) لضمان تغطية إشارة مستقرة34.
شبكات تلفزيون الكابل: في أنظمة توزيع الكابلات، تستخدم أجهزة الاتصال من النوع N لربط الكابلات المحاورية بالمعدات لدعم نقل الإشارات التناظرية/الرقمية3.
2أدوات الاختبار والقياس
تحليل شبكة المتجهات/تحليل الطيف: يستخدم كواجهة قياسية لربط الجهاز الخاضع للاختبار مع الأداة لدعم اختبار إشارة عالية الدقة (على سبيل المثال ، DC إلى 18 GHz) 14.
مولدات الإشارة / أوسيلوسكوبات: لدخول إشارة RF / إخراجها لضمان انعكاس منخفض وخسارة منخفضة1
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
