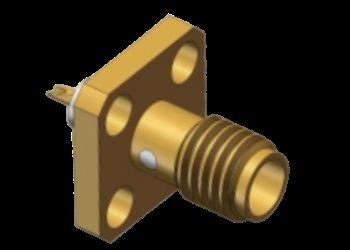

SSMA المستقيمة الإناث RF Coaxi Connector 4 حفرة فلنج جبل ميكروستريب مع كوب اللحام
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل microstrip أنثى SSMA | نموذج: | SSMA-KFD14 |
|---|---|---|---|
| نطاق التردد: | 0.3MHz-18GHz | مقاومة: | 50Ω |
| الجهد المقنن: | 250 فولت | DWV: | 750 فولت |
| مقاومة العزل: | ≥ 5000MΩ | قائد المركز: | سبيكة النحاس ، مطلي بالذهب |
| موصل خارجي: | سبيكة النحاس ، مطلي بالذهب | طريقة التركيب: | 4 ثقب شفة جبل |
| عوازل: | PTFE | ملاحظة: | microstrip مع كوب اللحام |
| عينات: | في الأسهم ، المتاحة | ||
| إبراز: | ميكروستريب RF Coaxi Connector,ربط كوب اللحام RF Coaxi,Solder Cup RF Coaxi Connector |
||
4 ثقب شفة جبل SSMA / MINI SMA RF Coax Coaxmicrostripمع كوب لحام يصل إلى 18 جيجا هرتز مع سطح محدب العزل
مواصفات المنتج
| أغراض | قيمة |
|---|---|
| اسم المنتج | موصل microstrip أنثى SSMA |
| نموذج | SSMA-KFD14 |
| نطاق التردد | 0.3MHz-18GHz |
| مقاومة | 50Ω |
| الجهد المقنن | 250 فولت |
| DWV | 750V |
| مقاومة العزل | ≥5000mΩ |
| قائد المركز | سبيكة النحاس ، مطلي بالذهب |
| الموصل الخارجي | سبيكة النحاس ، مطلي بالذهب |
| طريقة جبل | 4 ثقب شفة جبل |
| العوازل | PTFE |
| عينات | في الأسهم ، المتاحة |
نظرة عامة على المنتج
تعد موصلات SSMA Series RF CoAxial إصدارات مضغوطة من معيار واجهة SMA ، حيث تبلغ حوالي 70 ٪ من حجم موصلات SMA التقليدية. ميزة الموصلات هذه:
- حجم مضغوط مع نطاق ترددي واسع التردد
- الأداء الميكانيكي والكهربائي المتفوق
- موثوقية عالية في الطلبات الصعبة
- اتصال الخيوط (10-36UNF-2)
- المعاوقة المميزة لـ 50Ω
- عملية التردد تصل إلى 30 جيجا هرتز
أبعاد الواجهة
SSMA 4 Hole Flange Mount RF Coaxi Connector MIcrostrip مع كوب لحامأبعاد
أبعاد الخطوط العريضة لنموذج SSMA-KFD14 (الوحدة: MM).
نموذج آخر مع كوب لحام
SSMA 4 HOLE FLANGIcrostrip مع كوب لحامأبعاد
SSMA 2 ثقب شفة جبل RF موصل محوري MIcrostrip مع كوب لحامأبعاد
ملحوظة: microstrip مع كوب لحام.
التطبيقات
مثالي لنقل إشارة الميكروويف عالية الدقة في:
- أنظمة اتصالات الميكروويف
- معدات القياس
- تطبيقات الفضاء
- أنظمة الرادار
- حقول الإلكترونيات
التغليف والشحن
التغليف:يتم تعبئة كل موصل تثبيت شفة SSMA بعناية في كرتون واقية لضمان عبور آمن. شحن:نحن نستخدم خدمات Courier موثوقة مع أرقام تتبع المقدمة لجميع الشحنات.
شحن:نحن نستخدم خدمات Courier موثوقة مع أرقام تتبع المقدمة لجميع الشحنات.ملحوظة:لنماذج موصل Mount Mount مماثلة أخرى ، يرجى التحقق من الكتالوج الخاص بنا. في حين أن بعض النماذج موجودة في المخزون ، يمكن إنتاج جميعها بسرعة للنموذج على الكتالوج.
