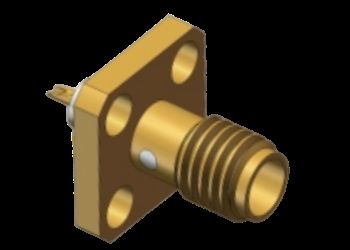

موصل RF متحد المحور SSMA أنثى مستقيم 4 فتحات شفة تثبيت ميكروستريب مع كوب لحام
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصلات SSMA RF | نموذج: | SSMA-KFD14 |
|---|---|---|---|
| نطاق التردد: | 0.3 ميجا هرتز-18 جيجا هرتز | مقاومة: | 50Ω |
| الجهد المقنن: | 250 فولت | دوف: | 750 فولت |
| مقاومة العزل: | ≥5000MΩ | قائد المركز: | سبائك النحاس، مطلية بالذهب |
| الموصل الخارجي: | سبائك النحاس، مطلية بالذهب | طريقة جبل: | 4 حفرة شفة جبل |
| العوازل: | بتف | ملحوظة: | Microstrip مع كأس اللحام |
| عينات: | متوفر في المخزون | ||
| إبراز: | ميكروستريب RF Coaxial Connector,كوب لحام موصل RF متحد المحور |
||
موصل RF مصغر SMA/SSMA بتركيب شفة 4 فتحاتالميكروستريبمع كوب لحام حتى 18 جيجاهرتز مع سطح محدب عازل
مواصفات المنتج
| العناصر | القيمة |
|---|---|
| اسم المنتج | موصل RF أنثى SSMA |
| الموديل | SSMA-KFD14 |
| نطاق التردد | 0.3 ميجاهرتز - 18 جيجاهرتز |
| المقاومة | 50 أوم |
| الجهد المقنن | 250 فولت |
| جهد تحمل العزل | 750 فولت |
| مقاومة العزل | أكبر من أو تساوي 5000 ميجا أوم |
| الموصل المركزي | سبيكة نحاسية، مطلية بالذهب |
| الموصل الخارجي | سبيكة نحاسية، مطلية بالذهب |
| طريقة التركيب | تركيب شفة 4 فتحات |
| العوازل | PTFE |
| عينات | متوفر في المخزون، متاح |
نظرة عامة على المنتج
موصلات RF SSMA هي إصدارات مدمجة من معيار واجهة SMA، بحجم حوالي 70% من موصلات SMA التقليدية. تتميز هذه الموصلات بـ:
- حجم مدمج مع نطاق ترددي واسع
- أداء ميكانيكي وكهربائي فائق
- موثوقية عالية في التطبيقات الصعبة
- اتصال ملولب (10-36UNF-2)
- مقاومة مميزة تبلغ 50 أوم
- تشغيل التردد حتى 30 جيجاهرتز
أبعاد واجهة موصلات RF SSMA
موصلات RF SSMA بتركيب شفة 4 فتحاتمع كوب لحامالأبعاد
الأبعاد الخارجية لموديل SSMA-KFD14 (الوحدة: مم).
موديلات أخرى مع كوب لحام
موصلات RF SSMA بتركيب شفة 4 فتحاتمع كوب لحامالأبعاد
موصلات RF SSMA بتركيب شفة بفتحتين مع كوب لحامالأبعاد
ملاحظة: الميكروستريب مع كوب لحام.
التطبيقات
مثالي لنقل إشارات الميكروويف عالية الدقة في:
- أنظمة اتصالات الميكروويف
- معدات القياس
- تطبيقات الفضاء الجوي
- أنظمة الرادار
- مجالات الإلكترونيات
التعبئة والشحن
التعبئة: يتم تعبئة كل موصل RF SSMA بعناية في علب واقية لضمان النقل الآمن.
الشحن: نستخدم خدمات بريد موثوقة مع أرقام تتبع لجميع الشحنات.
الشحن: نستخدم خدمات بريد موثوقة مع أرقام تتبع لجميع الشحنات.
ملاحظة: لموديلات موصلات RF SSMA الأخرى المماثلة، يرجى مراجعة الكتالوج الخاص بنا. بينما بعض الموديلات متوفرة في المخزون، يمكن إنتاج جميع الموديلات بسرعة للموديل الموجود في الكتالوج.
