الزاوية اليمنى SSMA جاك / إمرأة ربط RF كوكسيال 4 حفرة طوق الحاجز ، ميكروستريب مسطحة
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل microstrip أنثى RA ssma | نموذج: | SSMA-KWFD18 |
|---|---|---|---|
| نطاق التردد: | 0.3MHz-18GHz | مقاومة: | 50Ω |
| الجهد المقنن: | 250 فولت | DWV: | 750 فولت |
| مقاومة العزل: | ≥ 5000MΩ | قائد المركز: | سبيكة النحاس ، مطلي بالذهب |
| موصل خارجي: | سبيكة النحاس ، مطلي بالذهب | طريقة التركيب: | 4 ثقب شفة جبل |
| microstrip: | حجم مسطح 0.2 × φ0.88 | أفسد: | 10-36uns-2 |
| عوازل: | PTFE | ||
| إبراز: | ميكروستريب فلت راديو راديو,SSMA جاك RF رابط كوكسيال,4 حفرة فلانج تركيب ربط RF,SSMA Jack RF Coaxial Connector,4 Hole Flange Mount RF Connector |
||

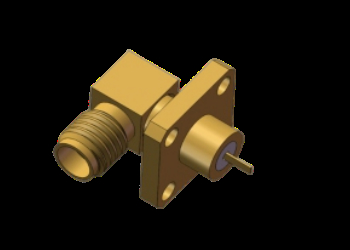

4 حفرة فلنج صعود الزاوية اليمنى SSMA / Mini SMA RF Coax Microstrip Flat Connector حتى 18GHz
مواصفات المنتج
| البنود | القيمة |
|---|---|
| اسم المنتج | RA SSMA ربط مائكروستريب نسائي مسطح |
| النموذج | الـ SSMA-KWFD18 |
| نطاق التردد | 0.3 ميغاهرتز - 18 غيغاهرتز |
| عائق | 50Ω |
| الجهد القياسي | 250 فولت |
| DWV | 750 فولت |
| مقاومة العزل | ≥5000MΩ |
| مدرب المركز | سبيكة نحاسية مطلية بالذهب |
| موصل خارجي | سبيكة نحاسية مطلية بالذهب |
| طريقة الصعود | 4 حفرة طوق الصعود |
| عازلات | PTFE |
| العينات | في المخزون، متاح |
لمحة عامة عن المنتج
أجهزة الاتصال الجوهرية من سلسلة SSMA الزاوية اليمنى هي إصدارات مضغوطة من معيار واجهة SMA ، بحوالي 70٪ من حجم أجهزة الاتصال التقليدية SMA. تتميز هذه الأجهزة:
- الحجم المدمج مع عرض النطاق الترددي الواسع
- الأداء الميكانيكي والكهربائي العالي
- موثوقية عالية في التطبيقات المتطلبة
- وصلة خيوطية (10-36UNF-2)
- عائق خصائص 50Ω
- تشغيل التردد حتى 30GHz
أبعاد الواجهة
SSMA الزاوية اليمنى 4 حفرة فلانج وصلات تركيب مع ميكروستريب الأبعاد المسطحة SSMA-KWFD18 (وحدة: مليمتر).
غيرها من الفولاذ المقاوم للصدأ 4 فتحات فلانج الصعود الزاوية اليمنى SSMA ميكروستريب الاتصالات المسطحة النماذج: SSMA-KWFD61G
التطبيقات
مثالية لنقل إشارات الميكروويف عالية الدقة في:
- أنظمة اتصالات الميكروويف
- معدات القياس
- تطبيقات الطيران والفضاء
- أنظمة الرادار
- مجالات الإلكترونيات
التعبئة والشحن
العبوة:يتم تعبئة كل رابط SSMA بزاوية مستقيمة في صناديق وقائية لضمان النقل الآمن. الشحن:نحن نستخدم خدمة مراسلات موثوقة مع أرقام تتبع المقدمة لجميع الشحنات
الشحن:نحن نستخدم خدمة مراسلات موثوقة مع أرقام تتبع المقدمة لجميع الشحناتملاحظة:بالنسبة إلى نماذج أخرى مماثلة من ربطات الزاوية اليمنى ، يرجى التحققكتالوجنافي حين أن بعض الطرازات موجودة في المخزون، يمكن إنتاج جميعها بسرعة لتلبية متطلبات العملاء.
