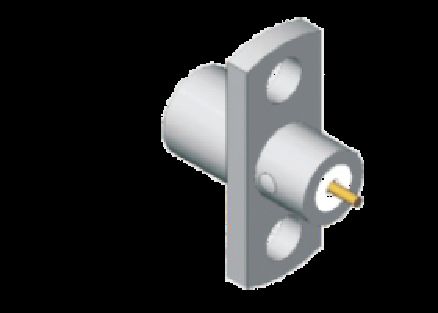

موصل SMP ذكر من الفولاذ المقاوم للصدأ نصف زنبركي، تثبيت على اللوحة، قابس SMP، شفة ذات فتحتين، تثبيت محدود، تردد يصل إلى 18 جيجاهرتز
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| نموذج: | SMP-JFD127G | اسم المنتج: | 2 ثقب شفة الموصل الذكور SMP |
|---|---|---|---|
| الوفرة: | 50Ω | DWV: | 500 فولت |
| مقاومة العزل: | > 5000MΩ | نطاق التردد: | 0.3MHz-18GHz |
| جبل ستايل: | 2 حفرة طوق الحاجز | السكن: | الفولاذ المقاوم للصدأ ، النجاح |
| جهات الاتصال: | سبيكة النحاس ، الحصاص الذهبي | شكل الواجهة: | حجز محدود |
| عمق الاشتباك: | 2.79 ملم | عازل: | بتف |
| درجة حرارة: | -55 درجة مئوية ~ +125 درجة مئوية | عينات: | في الأوراق المالية |
| طلب: | الطيران، الملاحة، الأقمار الصناعية، الرادار، الاتصالات | ||
| إبراز: | موصل RF من الفولاذ المقاوم للصدأ SMP,قابس ذكر SMP مع تثبيت شفة,18GHz SMP لوحة ربط الصعود,SMP male plug with flange mount,18GHz SMP panel mount connector |
||
وصف المنتج:
وصلة SMP هي وصلة مكافئة تابعة للراديو الراديوي من نوع Subminiature RF تم تصميمها لتطبيقات الترددات العالية تصل إلى 40Ghz. وهي معروفة بحجمها المدمج وأدائها الموثوق به ،مما يجعلها مثالية للاستخدام في أجهزة إلكترونية مختلفةيمكن توفير مساحة تركيب أكبر لتحقيق اتصال لوحة عالية الكثافة.الشاشة الذكور لديها ثلاثة هياكل: الانفصال الكامل ، الانفصال المحدود (وتسمى أيضا الانفصال شبه ، نصف الانفصال) والحفرة الناعمة ((بما في ذلك قفاز الصيد).
وفقاً لتطبيقات الاستخدام المختلفة، يمكن للمستخدم اختيار القابس الذكور مع هياكل مختلفة. عندما لا يحتاج المستخدم إلى التداخل الترددي، يمكنه اختيار التوقف الكامل.التراجع الكامللديها أقصى قوة احتجاز الاتصال ، وأفضل مقاومة للهزات وأداء الاصطدام. يتم استخدامه بشكل شائع لتوصيل الكابلات.
عندما يحتاج المستخدم إلى إدخال عدة مرات، يمكنه استخدام التخفيف المحدود (وتسمى أيضاً نصف التخفيف، نصف التخفيف).قوة الاحتفاظ هي القاعدة المتوسطةعلى هيكل الحفرة السلسةيستخدم على نطاق واسع لتجميع PCB واتصالات التزاوج العمياء.
عندما يحتاج المستخدم أكثر أو يجب تجميع العديد من لوحات SMP إلى وحدات الاتصال، فإنها يمكن أن تختار هيكل الحفرة الناعمة.يحتوي على نفس قوة الارتباط وقوى الانسحاب ويسمح بخطأ محوري وشعاعي. غالبًا ما يستخدم في اتصالات التزاوج العمياء.
|
الخصائص الكهربائية
|
||
|
عائق
|
50Ω
|
|
|
نطاق التردد
|
DC ~ 40GHz
|
|
|
الجهد القياسي
|
170VRMS
|
|
|
الكهرباء المقطوعة مقاومة الجهد
|
500VRMS
|
|
|
مقاومة العزل
|
≥5000MΩ
|
|
|
|
الموصل الخارجي
|
عادي ≤ 2.5mΩ
|
|
موصل مركزي
|
عادي ≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC ~ 18GHz | 18 غيغاهرتز ~ 26.5 غيغاهرتز | 26.5 ~ 40GHz | |
| مستقيم | ≤1.25 | ≤1.3 | ≤1.4 | |
| الزاوية اليمنى | ≤1.3 | |||
| محول | ≤1.25 | ≤1.3 | ≤1.4 | |
| غيرها | ≤1.3 |
مقياس المخططات للصلة الذكورية المحدودة من الفولاذ المقاوم للصدأ SMP (وحدة: مليمتر):SMP-JFD127G
الفولاذ المقاوم للصدأ الآخرSMP الذكور وصلة 2 حفرة لوحة الصعودنموذج مماثل: سلسلة SMP-JFD129G
الفولاذ المقاوم للصدأ الآخرSMP الذكور وصلة 2 حفرة لوحة الصعودنموذج مماثل: سلسلة SMP-JFD19G، هذه السلسلة لدينا أيضا واجهة مع حفرة ناعمة.
المزيد من المنتجات، يرجى الاتصال بنا بحرية لفلينج صعود SMP الموصالات الكتالوج sales3@xa-elite.com.cn
التطبيقات:
شيان إيليت إلكترونيك هي الشركة الرائدة في تصنيع أجهزة الاتصال اللاسلكية اللاسلكية والمحولات ومكونات الميكروويف / الموجهات الموجية ومجمعات الكابلات ، والتي تخدم في مجالات الطيران والفضاء والطيران والملاحة والقمر الصناعي والرادار ،الاتصالاتحقول لأكثر من 23 سنة.
التخصيص:
تتوفر خدمات تخصيص المنتج لموصول SMP RF:
اسم العلامة التجارية: ELT
MOQ: 200 قطعة
السعر: حسب الكمية
يرجى إرسال لنا الرسم أو التفاصيل وسوف ندع مهندسنا لترتيب التقييم أو نوصي لنا نموذج بديل أو توفير حلولنا لك.
نحن أيضا يمكن أن توفر تخصيص لموصلات مثلSMA، SSMA، SMP، SSMP ((SMPM) ، CSMP ((SMPS) ، ASMP، N، TNC، TNCA، TMA، BMA، SBMA، 2.92mm، 2.4mm، 1.85mm، Micro D Connectors،حمولات RF،الهوائيات، المرشحات، تقسيمات الطاقة، المرفق.
التعبئة والشحن:
تغليف لمكون SMP RF Flange Mount Connector:
1 قطعة/ كيس بلاستيكي صغير
10 قطع/ كيس بلاستيكي أكبر
100 قطعة/ علبة
وصلة SMP RF Male Plug تأتي معبأة بأمان في صندوق صغير من الورق المقوى لضمان حمايتها أثناء الشحن.الصندوق ملصق باسم المنتج ومواصفاته لسهولة التعرف عليه.
للشحن، يتم وضع SMP RF الذكور المرفق في السيارة.
