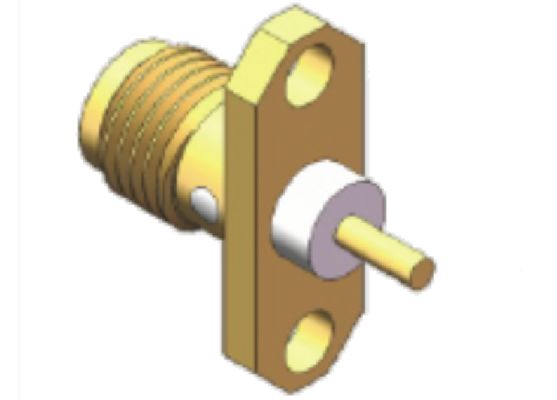

2 ثقوب فلنج جبل SMA إناثية راديو فولكسية لوحة الاتصال المتجانس جبل SMA جاك تردد تصل إلى 18GHz
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | 2 فتحة شفة موصل ذكر SMA | نموذج: | SMA-KFD212 |
|---|---|---|---|
| الوفرة: | 50Ω | نطاق التردد: | 0.3MHz-18GHz |
| VSWR: | <1.3 | مقاومة العزل: | > 5000MΩ |
| DWV: | 335 فولت | معيار المسمار: | 1/4-36UNS |
| مواد السكن: | سبيكة النحاس ، الحصاص الذهبي | الاتصال المركز: | سبيكة النحاس ، الحصاص الذهبي |
| عازل: | PTFE | درجة حرارة: | -55 درجة مئوية ~ +125 درجة مئوية |
| عينات: | في الأوراق المالية | ||
| إبراز: | 2 ثقوب فلانج ارتفاع SMA رابط,SMA الإناث RF اللاصق الكوكسي,مؤخرة لوحة SMA 18GHz,SMA female RF coaxial connector,panel mount SMA jack 18GHz |
||
وصف المنتج:
موصل SMA RF المحوري هو موصل محوري صغير وعالي التردد تم تطويره وفقًا للمعيار MIL-C-39012. يتميز بمزايا الحجم الصغير، ونطاق التردد الواسع، والأداء الميكانيكي والكهربائي الفائق، والموثوقية العالية. يمكن لسلسلة الموصلات عالية الأداء هذه التي طورتها شركة Elite Electronic أن تصل إلى 18 جيجاهرتز. إنه موصل RF المحوري الأكثر استخدامًا على نطاق واسع ويستخدم على نطاق واسع في اتصالات الميكروويف ومعدات قياس الميكروويف.
إذا كنت تريد موصلات SMP عالية التردد تصل إلى 26.5 جيجاهرتز أو 35 جيجاهرتز أو 40 جيجاهرتز، فيرجى اختيار موصلات سلسلة 3.5 مم وموصلات سلسلة 2.92 مم. يمكن لموصلات سلسلة 3.5 مم أن تصل إلى 35 جيجاهرتز، ويمكن لموصلات 2.92 مم أن تصل إلى 40 جيجاهرتز. معيار البرغي لموصلات 3.5 مم و 2.92 مم هو نفسه موصلات SMA مثل 1/4-36UNS. يرجى الاتصال بنا للحصول على المزيد من النماذج إذا كانت المنتجات التالية لا يمكنها تلبية طلبك.
|
الخصائص الكهربائية
|
||
|
الممانعة
|
50Ω
|
|
|
نطاق التردد
|
DC~18GHz
|
|
|
الجهد المقنن
|
335VRMS
|
|
|
مقاومة الجهد الكهربائي
|
1000VRMS
|
|
|
مقاومة العزل
|
≥5000MΩ
|
|
|
|
الموصل الخارجي
|
عادي ≤2mΩ
|
|
الموصل المركزي
|
عادي ≤3mΩ
|
|
|
VSWR
|
مستقيم | <1.3 |
| زاوية قائمة | <1.35 | |
الأبعاد الخارجية لموصل SMA Female flange mount (الوحدة: مم): SMA-KFD212 ( في المخزون )
موصل SMA Female flange mount مماثل آخر (الوحدة: مم): SMA-KFD217 ( في المخزون )
موصل SMA Female flange mount مماثل آخر (الوحدة: مم): SMA-KFD474 ( في المخزون )
لمزيد من المنتجات، يرجى الاتصال بنا بحرية للحصول على كتالوج موصلات SMA Panel mount Flange mountsales3@xa-elite.com.cn
التطبيقات:
Xi'an Elite Electronic هي شركة رائدة في تصنيع موصلات ومحولات الترددات اللاسلكية، ومكونات الميكروويف/الدليل الموجي وتجميعات الكابلات، وتخدم في مجالات الفضاء والطيران والملاحة والأقمار الصناعية والرادار والاتصالات لأكثر من 23 عامًا.التخصيص:خدمات تخصيص المنتج لموصل SMA RF متوفرة:اسم العلامة التجارية: ELT
الحد الأدنى لكمية الطلب: 200 قطعة
السعر: يعتمد على الكمية
يرجى إرسال الرسم أو التفاصيل وسنجعل مهندسنا يرتب التقييم أو نوصي لنا بالنموذج البديل أو نوفر لك الحل الخاص بنا.
يمكننا أيضًا توفير التخصيص للموصلات مثل
SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectors,
أحمال الترددات اللاسلكية,
الهوائيات، والمرشحات، ومقسّمات الطاقة، والمقرنات.التعبئة والشحن:التعبئة والتغليف لموصل SMA RF Flange Mount:قطعة واحدة/ كيس بلاستيكي صغير
10 قطع/ كيس بلاستيكي أكبر
100 قطعة/ صندوق كرتون
يتم تعبئة موصل SMP RF Male Plug بشكل آمن في صندوق من الورق المقوى الصغير لضمان حمايته أثناء الشحن. يتم وضع علامة على الصندوق باسم المنتج والمواصفات لتسهيل التعرف عليه.
للشحن، يتم وضع موصل SMA RF Male في صندوق كرتون. سنقوم بتوفير رقم التتبع بعد الشحن.
