الموجه الموجوي إلى محول محوري مع منفذ الموجه الموجوي مثل WR90 ، WR75 ، WR60 ، WR51 ، WR42 ، WR34 ، WR28 ، WR22 ، WR19 ، WR15 ، WR12 ، WR10 ، WRD750 ، WRD650 ، WRD500 ، WRD180 من 6.5GHz إلى 145GHz

Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz
Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz

صورة كبيرة :  الموجه الموجوي إلى محول محوري مع منفذ الموجه الموجوي مثل WR90 ، WR75 ، WR60 ، WR51 ، WR42 ، WR34 ، WR28 ، WR22 ، WR19 ، WR15 ، WR12 ، WR10 ، WRD750 ، WRD650 ، WRD500 ، WRD180 من 6.5GHz إلى 145GHz افضل سعر

تفاصيل المنتج:
مكان المنشأ: شيان شنشي
اسم العلامة التجارية: ELT
إصدار الشهادات: ISO9001, ISO14001
رقم الموديل: K/BJ260-KFE5
شروط الدفع والشحن:
الحد الأدنى لكمية: 10 قطعة إذا لم يكن هناك مخزون
الأسعار: Depend on the quantity
تفاصيل التغليف: علبة كرتون
وقت التسليم: في غضون 8-12 أسبوع بعد الدفع
شروط الدفع: الاعتماد المستندي، تي/تي
القدرة على العرض: تعتمد على متطلباتك
اتصل
مفصلة وصف المنتج
اسم المنتج: الدليل الموجي للمحول المحوري حجم الدليل الموجي: BJ260 (WR34)
نطاق التردد: 21.7 جيجا هرتز ~ 33 جيجا هرتز VSWR: .31.3
فقدان الإدراج: ≤0.35db نمط الدليل الموجي: نهاية الإطلاق، الزاوية اليمنى
تكرار: 6.5 جيجا هرتز إلى 145 جيجا هرتز منفذ الدليل الموجي: WR90، WR75، WR60، WR51، WR42، WR34، WR28، WR22، WR19، WR15، WR12، WR10، WRD750، WRD650، WRD500، WRD1
إبراز:

توجيه الموجات WR90 إلى محول محوري

,

محول منفذ توجيه الموجات WR15

,

محول متكافئ موجي WRD750

  • مقدمة المنتج
تقوم شركة Elite Electronics بتصميم وتصنيع محولات الموجات الدليلية إلى محورية بنطاق تردد يتراوح من 6.5 جيجاهرتز إلى 145 جيجاهرتز. تتميز هذه المحولات بالموثوقية العالية والحجم المدمج والأداء المتميز، وتستخدم على نطاق واسع في أنظمة قياس الميكروويف ومعدات الموجات المليمترية، وتستخدم عادة في تصميمات أنظمة الرادار لقدرتها على التعامل مع الطاقة العالية، وفي شبكات تغذية الهوائيات لتقليل الفقد ودقة الطور، وفي مختبرات الاختبار.

تتوفر منافذ الموجات الدليلية في تكوينات مستطيلة قياسية ومزدوجة الأضلاع، مع توفير منافذ موجات دليلية غير قياسية مخصصة لتلبية متطلبات المستخدم المحددة. يتميز الطرف المحوري بمجموعة شاملة من واجهات التوصيل، بما في ذلك N، TNC، SMA، SMP، 3.5 مم، K (2.92 مم)، 2.4 مم، 1.85 مم، 1.0 مم، 0.8 مم وأنواع الشرائح الدقيقة. من الناحية الهيكلية، تنقسم محولات الموجات الدليلية إلى محورية إلى نوعين: طرفية وزاوية قائمة. وتجدر الإشارة إلى أن النموذج ذي الزاوية القائمة يمكن تكوينه أيضًا لتطبيقات الطاقة العالية.

الموجات الدليلية المستطيلة قصيرة مثل WR مع الرقم المصاحب الذي يشير إلى العرض الداخلي للموجة الدليلية بالبوصة المئوية. تشمل مجموعتنا من المنتجات الموجات الدليلية المستطيلة وفقًا للموديلات القياسية مثل WR-90، WR-75، WR-60، WR51، WR-42، WR-34، WR-28، WR-22، WR-19، WR-15، WR-12، WR-10، WR-8، WRD750، WRD650، WRD500، WRD180. يمكننا أيضًا التخصيص وفقًا للرسم.

  • رسم تخطيطي

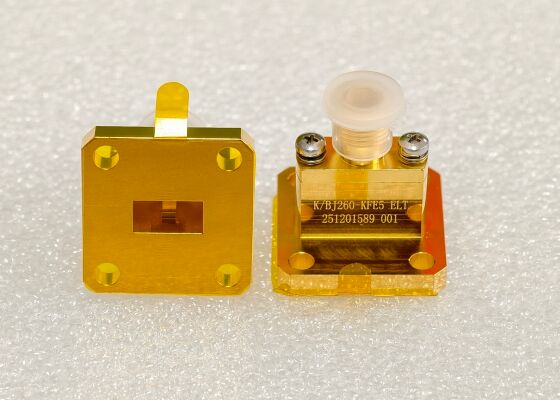

محول موجة دليلية إلى محورية من WR34 إلى K 2.92 مم أنثى طرفي، 21.7~33 جيجاهرتز
الموجه الموجوي إلى محول محوري مع منفذ الموجه الموجوي مثل WR90 ، WR75 ، WR60 ، WR51 ، WR42 ، WR34 ، WR28 ، WR22 ، WR19 ، WR15 ، WR12 ، WR10 ، WRD750 ، WRD650 ، WRD500 ، WRD180 من 6.5GHz إلى 145GHz

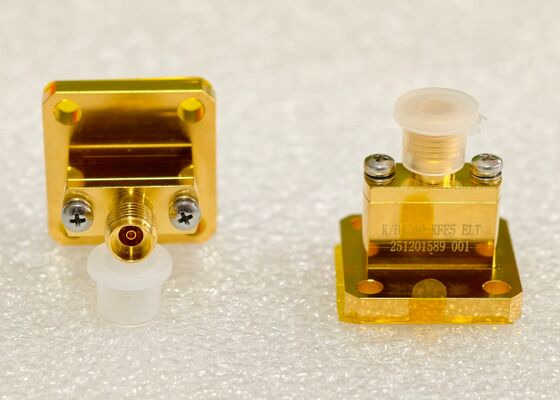

محول موجة دليلية إلى محورية من WR34 إلى K 2.92 مم أنثى بزاوية قائمة، 21.7~33 جيجاهرتز

الموجه الموجوي إلى محول محوري مع منفذ الموجه الموجوي مثل WR90 ، WR75 ، WR60 ، WR51 ، WR42 ، WR34 ، WR28 ، WR22 ، WR19 ، WR15 ، WR12 ، WR10 ، WRD750 ، WRD650 ، WRD500 ، WRD180 من 6.5GHz إلى 145GHz
  • محولات موجات دليلية إلى محورية أخرى

لدينا أيضًا محولات موجات دليلية إلى محورية أخرى مثل محول الموجة الدليلية إلى SMA، محول الموجة الدليلية إلى نوع N، محول الموجة الدليلية إلى 2.4 مم، محول الموجة الدليلية إلى 1.85 مم، محول الموجة الدليلية إلى 1.0 مم، محول الموجة الدليلية إلى 0.8 مم. يرجى الاتصال بنا بحرية إذا كنت بحاجة إلى موديلات أخرى.


محول موجة دليلية إلى محورية واجهة محورية

موجة دليلية

حجم المنفذ

 نطاق التردد
محول موجة دليلية إلى SMA SMA

 BJ100 (WR90)

 8.2~12.5 جيجاهرتز
محول موجة دليلية إلى SMA SMA  BJ120 (WR75) 9.84~15 جيجاهرتز
محول موجة دليلية إلى SMA SMA BJ140 (WR62) 11.9~18 جيجاهرتز
محول موجة دليلية إلى SMA SMA BJ180 (WR51) 14.5~22 جيجاهرتز
محول موجة دليلية إلى K 2.92 مم BJ220 (WR42) 17.6~26.7 جيجاهرتز
محول موجة دليلية إلى K 2.92 مم BJ260 (WR34) 21.7~33 جيجاهرتز
محول موجة دليلية إلى K 2.92 مم BJ320(WR28) 26.4~40 جيجاهرتز
محول موجة دليلية إلى 2.4 مم 2.4 مم BJ400(WR22) 32.9~50 جيجاهرتز
محول موجة دليلية إلى 1.85 مم 1.85 مم BJ500 (WR19) 39.2~59.6 جيجاهرتز
محول موجة دليلية إلى 1.85 مم 1.85 مم BJ620 (WR15) 50~67 جيجاهرتز، 49.8~70 جيجاهرتز
محول موجة دليلية إلى 1.0 مم 1.0 مم BJ740 (WR12) 60~90 جيجاهرتز
محول موجة دليلية إلى 1.0 مم 1.0 مم BJ900 (WR10) 74~110 جيجاهرتز
محول موجة دليلية إلى SMA SMA WRD650 6-18 جيجاهرتز
محول موجة دليلية إلى SMA SMA WRD750 7.5-18 جيجاهرتز
محول موجة دليلية إلى K 2.92 مم WRD180 18~40 جيجاهرتز
محول موجة دليلية إلى N نوع N WRD500 6~18 جيجاهرتز



  • مرجع متبادل لمعايير الموجات الدليلية - سلسلة WR وسلسلة BJ الصينية

المعيار الصيني المعيار الدولي نطاق التردد (جيجاهرتز)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112
  • التطبيق

    1. أنظمة الطيران والرادار

    • أنظمة الرادار: تُستخدم محولات الموجات الدليلية إلى المحورية لتوصيل شبكة تغذية الموجة الدليلية عند طرف الهوائي بوحدات الإرسال/الاستقبال (T/R) المحورية في الخلف. يجب أن تضمن اتساق طور الإشارة، خاصة في نطاقات التردد العالية (مثل نطاق X ونطاق Ku)؛
    • أنظمة التشويش الإلكتروني: تُستخدم في سلاسل إرسال واستقبال الإشارة، وتتطلب نسبة موجة واقفة (VSWR) منخفضة للغاية لضمان نقاء الإشارة؛
    • أنظمة القياس عن بعد: في بيئات الطيران ذات الاهتزازات العالية والتأثيرات العالية، توفر الوصلات بزاوية قائمة أو المقواة اتصالات كهربائية موثوقة.

    2. الاتصالات عبر الأقمار الصناعية (Satcom)

    • محطة أرضية للإرسال/الاستقبال: يربط محول الموجة الدليلية إلى المحورية خرج الموجة الدليلية للهوائيات المكافئة بالمدخلات المحورية لمضخمات الضوضاء المنخفضة (LNA) أو مضخمات الطاقة (PA).
    • اختبار حمولات الأقمار الصناعية: أثناء التحقق الأرضي من حمولات الأقمار الصناعية، تُستخدم الوصلات عالية الأداء لمحاكاة نقل الإشارة في بيئة فضائية، مما يضمن دقة الاختبار. روابط بين الأقمار الصناعية: داخل الأقمار الصناعية، غالبًا ما تُستخدم هياكل الموجات الدليلية إلى المحورية المدمجة لتوفير المساحة وتقليل الوزن.

    3. الاختبار والقياس

    • اختبار الهوائيات: يربط الهوائيات الموجية الدليلية بمحللات الشبكة المتجهة (VNA). خاصة في نطاق الموجات المليمترية (26.5 جيجاهرتز - 110 جيجاهرتز)، هناك حاجة إلى وصلات عالية الدقة (مثل موصلات 2.4 مم أو 2.92 مم). اختبار الغرف عديمة الصدى: تُستخدم الوصلات لتوجيه الإشارات من خطوط نقل الموجات الدليلية إلى معدات الاختبار المحورية داخل غرف التوافق الكهرومغناطيسي (EMC). معدات الاختبار الآلي (ATE): غالبًا ما تُستخدم المحولات بزاوية قائمة في تجهيزات الاختبار ذات المساحة المحدودة لتحسين التخطيط.

    4. الاتصالات اللاسلكية (5G/6G والميكروويف الترحيلي)

    • بحث وتطوير 5G/6G للموجات المليمترية: تُستخدم في نماذج واختبارات محطات القاعدة لتوصيل شرائح/وحدات الموجات المليمترية بمعدات الاختبار. اتصالات الميكروويف نقطة إلى نقطة: تُستخدم للاقتران والمراقبة للإشارات في روابط نقل الميكروويف بعيدة المدى.

    5. البحث الصناعي والطبي والعلمي

    • الميكروويف الصناعي: مراقبة الطاقة في معدات التسخين والتجفيف بالميكروويف.
    • الميكروويف الطبي: نقل الإشارة في معدات العلاج الطبيعي بالميكروويف والعلاج المفرط للورم.
    • المرافق العلمية واسعة النطاق: تُستخدم في مسرعات الجسيمات والتلسكوبات الراديوية (مثل FAST) لنقل الطاقة العالية والمنخفضة الضوضاء للإشارة.

الموجه الموجوي إلى محول محوري مع منفذ الموجه الموجوي مثل WR90 ، WR75 ، WR60 ، WR51 ، WR42 ، WR34 ، WR28 ، WR22 ، WR19 ، WR15 ، WR12 ، WR10 ، WRD750 ، WRD650 ، WRD500 ، WRD180 من 6.5GHz إلى 145GHz

  • التعبئة والشحن

يتم تعبئة محولات الموجات الدليلية إلى المحورية لدينا بعناية لضمان أقصى حماية أثناء النقل. يتم لف كل موصل بشكل فردي بمادة مضادة للكهرباء الساكنة ووضعه في صندوق قوي مبطن لمنع أي تلف ناتج عن الصدمات أو الاهتزازات.


يتم وضع علامات واضحة على العبوة بمعلومات المنتج، بما في ذلك أرقام الأجزاء والمواصفات، لتسهيل التعرف عليها وإدارة المخزون.

الموجه الموجوي إلى محول محوري مع منفذ الموجه الموجوي مثل WR90 ، WR75 ، WR60 ، WR51 ، WR42 ، WR34 ، WR28 ، WR22 ، WR19 ، WR15 ، WR12 ، WR10 ، WRD750 ، WRD650 ، WRD500 ، WRD180 من 6.5GHz إلى 145GHz


  • عرض أسعار:


س1: هل أنت شركة تجارية أم مصنع؟
ج: نحن مصنعون بخبرة تزيد عن 23 عامًا في مكونات التوصيل RF/Microwave.


س2: ما هي المنتجات التي يمكنك تقديمها حاليًا؟
ج: موصلات RF، محولات، تجميعات كابلات، محولات موجات دليلية إلى محورية، منتجات موجات دليلية، موصلات محكمة الغلق من الزجاج إلى المعدن، D-sub صغير، وصلات دوارة للميكروويف ومكونات ميكروويف أخرى.


س3: هل العينة المجانية متاحة؟
ج: نعم، إذا كانت متوفرة في المخزون، فإن العينة المجانية متاحة مع جمع الشحن.


س4: هل يمكن لشركتك قبول التخصيص؟
ج: نرحب بـ ODM. مع خبرة تزيد عن 23 عامًا في ODM، يمكن لشركة Elite Electronics المساعدة في تصميم وتطوير المنتجات والبحث والتطوير وتكامل منتجات التوصيل الخاصة بك.


س5: ما هي شروط الدفع؟
ج: يمكننا قبول L/C، T/T، Western Union، Trade Assurance (بطاقة الائتمان و T/T)، إلخ.


س6: ما هي المهلة الزمنية؟
ج: 5-7 أيام عمل لطلبات العينات، 4-12 أسبوعًا لطلبات الإنتاج الضخم (بناءً على كميات مختلفة، ODM، إلخ.)


س7: كيف ستقوم بتسليم البضائع لي؟
ج: بشكل عام، نتعاون مع شركات الشحن السريع الدولية مثل DHL و UPS و FedEx و TNT لتمكين عملائنا من الحصول على بضائعهم بسرعة ولكن بأقل تكلفة شحن. في الوقت نفسه، الشحن عن طريق الجو والبحر متاح أيضًا.


س8: كم من الوقت أحتاج للانتظار قبل وصول بضاعتي؟
ج: 5-8 أيام عمل للنقل الجوي، 3-8 أيام عمل للشحن السريع الدولي.


س9: كيف هي جودة محول الموجة الدليلية إلى المحورية لديك؟
ج: بصفتنا موردين عاليي الجودة للعديد من المشاريع الوطنية عالية التقنية، فإن تقديم منتجات ممتازة هو طريقتنا في التطوير. لدينا فريق قوي لمراقبة الجودة وعملية صارمة للغاية لضمان جودتنا وفقًا لمعايير درجات الجودة المختلفة.
