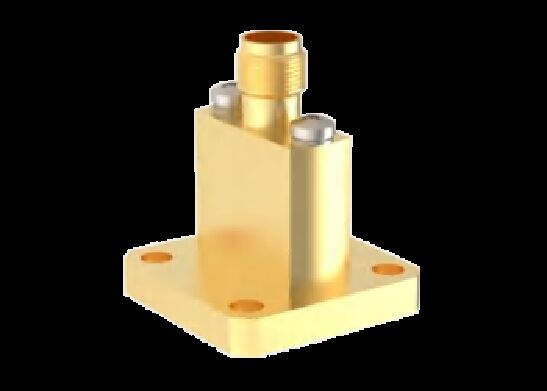

Waveguides to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180

صورة كبيرة : Waveguides to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 افضل سعر

تفاصيل المنتج:

مكان المنشأ:	شيان شنشي
اسم العلامة التجارية:	ELT
إصدار الشهادات:	ISO9001, ISO14001
رقم الموديل:	K/BJ260-KFE5

شروط الدفع والشحن:

الحد الأدنى لكمية:	10 قطعة إذا لم يكن هناك مخزون
الأسعار:	Depend on the quantity
تفاصيل التغليف:	علبة كرتون
وقت التسليم:	في غضون 8-12 أسبوع بعد الدفع
شروط الدفع:	الاعتماد المستندي، تي/تي
القدرة على العرض:	تعتمد على متطلباتك

مفصلة وصف المنتج

حجم الدليل الموجي:	BJ260 (WR34)	نطاق التردد:	21.7 جيجا هرتز ~ 33 جيجا هرتز
VSWR:	≤1.3	فقدان الإدراج:	≤0.35db
هندسة الجسم:	إنهاء الإطلاق	التخصيص:	متوافرة
إبراز:	WR90 waveguide to coaxial adapter,WR15 waveguide port adapter,WRD750 waveguide coaxial converter , WR15 waveguide port adapter , WRD750 waveguide coaxial converter

Product Introduction

Elite Electronic designs & manufactures waveguide-to-coaxial adapters with a frequency range of 5.4GHz to 110GHz. Boasting high reliability, compact size, and outstanding performance, these adapters are widely utilized in microwave measurement systems and millimeter-wave equipment,typically utilized in radar system designs for their high-power handling capabilities, in antenna feed networks for low loss and phase precision, and in test laboratories.

Waveguide ports are available in standard rectangular and double-ridged configurations, with custom non-standard waveguide ports also offered to meet specific user requirements. The coaxial end features a comprehensive range of connection interfaces, including N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm, 0.8mm and microstrip types. Structurally, the waveguide-to-coaxial adapters are categorized into two types: end-launch and right-angle. Notably, the right-angle model can also be configured for high-power applications.

Waveguide Rectangular short as WR with the accompanying number indicating the waveguide’s inner width in hundredths of an inch. Our product range includes waveguides rectangular according to standard models such as WR-90,WR-75, WR-60, WR51, WR-42, WR-34, WR-28, WR-22, WR-19, WR-15, WR-12, WR-10, WRD750, WRD650, WRD500, WRD180 . We also can custom according to the drawing.

Outline Drawing

WR34 to K 2.92mm Female End Lauch Waveguide to Coaxial Adapter, 21.7~33GHz

WR34 to K 2.92mm Female Right Angle Waveguide to Coaxial Adapter, 21.7~33GHz

Cross-references of Waveguide Standards -WR Series & BJ Series

Chinese Standard	International Standard	Frequency Range (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
