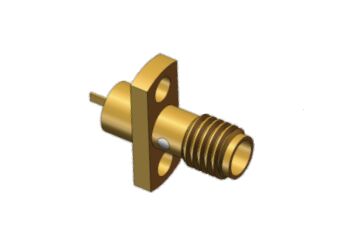

الصفائح الذهبية SSMA الإناث ميني جاك فلانج الاتصالات مع مايكروستريب مسطحة لمحطة قاعدة 5G
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| مقاومة: | 50 أوم | مقاومة العزل: | ≥ 5000MΩ |
|---|---|---|---|
| DWV: | 500 فولت | جنس: | أنثى |
| قائد المركز: | سبيكة النحاس ، طلاء الذهب | صدَفَة: | سبيكة النحاس ، طلاء الذهب |
| عازل: | بتف | درجة حرارة: | -55 درجة مئوية ~ +125 درجة مئوية |
| طلب: | الطيران، الملاحة، الأقمار الصناعية، الرادار، الاتصالات، أنظمة الميكروويف، محطة 5G الصغيرة | تكرار: | DC ~ 18 جيجا هرتز |
| إبراز: | رابط نسائي من سبيكة النحاس SSMA,ربط RF للشريحة المصفوفة بالذهب,مكونات محطة قاعدة 5G مسطحة,Gold plating flange RF connector,Microstrip flat 5G base station connector |
||
وصف المنتج:
جهاز SSMA RF Connector يطلق عليه أيضًا mini SMA. إنه عنصر عالي الأداء تم تصميمه خصيصًا للتزاوج مع الكابلات ، و 2 فتحة ضفاف ، و 4 فتحات ضفاف ضفاف و PCB Mount.هذا المرفق مصمم لتوفير أداء كهربائي ممتاز، والمتانة الميكانيكية، والارتباط الموثوق به في البيئات حيث الدقة والاستقرار هي الأهمية.
واحدة من الميزات الرئيسية لموصول SSMA RF هي آلية المسمار القوية ، والتي تستخدم خيطًا 10-36UNS-2. يضمن هذا التصميم الرقيق للخيط اتصالًا آمنًا ومستقرًا ،تقليل مخاطر التخفيف بسبب الاهتزاز أو الإجهاد الميكانيكيكما يسهل الخيوط الدقيقة من التثبيت والإزالة بسهولة، مما يسمح بالصيانة الفعالة واستبدالها دون المساس بسلامة الاتصال.
الخصائص:
- اسم المنتج: SSMA RF Coaxial Connector
- معادلة: 50 أوم
- نوع المسمار: 10-36UNS-2
- الجهد الكهربائي المقاوم للكهرباء (DWV): 500 فولت
-
SMA الحجم مصغرة(70٪ من SMA) الحجم القياسي التكرار حتى40 غيغاهرتز حتى18 حالة الاستخدام محطات القاعدة الصغيرة 5Gالهوائيات الفضائية (حيث الفضاء أمر بالغ الأهمية) البنية التحتية العامة للجيل الخامس، معدات الاختبار صلابة جيد، لكن الخيوط الأصغر تتطلب عزم الدوران الحذر ممتازة؛ اتصال ميكانيكي قوي جدا
المعلمات التقنية:
| التكرار | DC ~ 18GHz |
| عائق | 50 أوم |
| DWV | 500 فولت |
| عازل | PTFE |
| الحرارة | -55 درجة مئوية+125 درجة مئوية |
| الجنس | الإناث |
| السكن | سبيكة النحاس، طلاء بالذهب |
| إربط | 10-36UNS-2 |
| أسلوب الشريط الصغير | مسطحة |
| مدرب المركز | سبيكة النحاس، طلاء بالذهب |
| التطبيق | الطيران، الملاحة، الاتصالات الفضائية، الرادار، الاتصالات، أنظمة الميكروويف |
| النموذج | (ل) | L1 | د | ملاحظة |
| الـ SSMA-KFD | 15.6 | 2.7ماكس | 2.4 | الشريط الصغير مسطح بالتوازي مع الجانب الطويل من الشريط |
| الـ SSMA-KFD158 | 28.4 | 2.7ماكس | 2.2 | الشريط الصغير مسطح بالتوازي مع الجانب الطويل من الشريط |
| النموذج | (ل) | ملاحظة |
| الـ SSMA-KFD1 | 2.7ماكس | شريط ميكرو مسطح بالتوازي مع أي جانب من أجزاء الشريط |
التطبيقات:
تضمن وصلات SSMA أداءً موثوقًا وامتثالًا للبيئة ، مما يوفر الثقة للمستخدمين في الصناعات الحيوية مثل الاتصالات الجوية ومعدات الملاحة ،إرسال إشارات الرادار وروابط بيانات الأقمار الصناعية، الاتصالات عبر الأقمار الصناعية (Satcom) وأنظمة الرادار.
يسهل مرفق SSMA المنعطف الزاوية المستقيمة من التثبيت على ألواح المعدات مع الحفاظ على أداء كهربائي ممتاز.ضمان اتصالات قوية وموثوقة في البيئات القاسية.
التخصيص:
فخورة إلكترونيات النخبة لتقديم خدمات تخصيص المنتجات لمجموعة SSMA RF Connector لدينا.ضمان الأداء الموثوق به في البيئات المتطلبة.
معتمدة من قبل ISO9001 و ISO14001، وصلاتنا SSMA تلبي معايير الجودة والبيئة الصارمة مصممة لتناسب احتياجات المشروع الخاصة بك في الطيران، الملاحة،الاتصالات، وأنظمة الميكروويف.
تخصيص MOQ: 200pcs
التعبئة والشحن:
تغليف المنتج:
يتم تعبئة SSMA RF Connector بعناية لضمان الحماية أثناء النقل والتعامل. يتم إغلاق كل رابط بشكل فردي في كيس مضاد للستاتيكية لمنع الأضرار الناجمة عن الكهرباء الثابتة.ثم يتم وضع الاتصالات في صلبة، مربع مسدس لتجنب التأثير المادي. يتم توفير علامة واضحة على العبوة لسهولة التعرف على وإدارة المخزون.
الشحن:
يتم شحن SSMA RF Connectors باستخدام خدمات البريد السريع الموثوقة لضمان التسليم في الوقت المناسب والآمن. اعتمادا على حجم الطلب والوجهة ، تشمل خيارات الشحن الأرضية القياسية ،الهواء المتسارعجميع الشحنات تتضمن معلومات تتبع ويتم التعامل معها بعناية للحفاظ على سلامة المنتج حتى يصل إلى العميل.
الأسئلة الشائعة:
س1: ما هي علامة تجارية ورقم طراز SSMA RF Connector؟
A1: وصلات SSMA RF تحمل علامة ELT ورقم النموذج SSMA-KFD***
س2: أين يتم تصنيع SSMA RF Connector؟
A2: يتم إنتاج SSMA RF Connectors في مدينة شيان ، الصين.
السؤال 3: ما هي الشهادات التي تمتلكها أجهزة SSMA RF Connectors؟
ج3: الموصولات معتمدة بمعايير ISO9001 و ISO14001.
س4: ما هي الحد الأدنى للكميات الطلبية وتفاصيل التعبئة والتغليف لهذه المنتجات؟
A4: الحد الأدنى لكمية الطلب هو 50 قطعة ، 200 قطعة للتخصيص. يتم تعبئة الموصلات 10 قطعة لكل كيس و 100 قطعة لكل صندوق.
السؤال 5: ما هي شروط الدفع ووقت التسليم لSSMA RF Connector؟
A5: يمكن الدفع عن طريق T / T أو L / C. وقت التسليم للعناصر الموجودة عادة ما يكون 5-10 أيام عمل.
س6: كيف يتم تحديد سعر SSMA RF Connector؟
ج6: يعتمد السعر على الكمية المطلوبة. يرجى الاتصال بالمورد للحصول على اقتباس مفصل.
