تخصيص VSWR منخفضة خسارة إدراج SMA مجموعة كابل RF DC ~ 18GHz مع طول مختلف لنقل الإشارة
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | تجميع كابل الترددات اللاسلكية | الاتصال المركز للموصل: | سبائك النحاس، مطلية بالذهب |
|---|---|---|---|
| قذيفة الموصل: | الفولاذ المقاوم للصدأ ، التخميل | الجهد المقنن: | 750 فولت |
| مقاومة العزل: | 5000 أوم | تكرار: | تيار مستمر ~ 18 جيجا هرتز |
| VSWR: | 1.3 كحد أقصى | نطاق درجة الحرارة: | -55 درجة مئوية ~ +125 درجة مئوية |
| كابل OD: | 7.4mm | كابل التزاوج: | إي كيو في سي إكس إن 3450 |
| نمط الكابل: | كلا الطرفين موصل SMA مستقيم | التخصيص: | تيار مستمر ~ 40 جيجا هرتز حسب طلب العميل |
| طول الكابل: | طول مختلف حسب الطلب | طلب: | نقل إشارة الترددات اللاسلكية |
| إبراز: | مجموعة الكابلات الراديوية الذكورية SMA,كابل اللاسلكي المتردد إلى 18 جيجاهرتز,تجميع كابل RF بطول مخصص,DC to 18GHz RF cable,custom length RF cable assembly |
||
وصف المنتج
- مجموعة كابلات SMA RF
مجموعة كابلات الراديو الراديوي SMA ، التي تنتهي مع موصلات Sub-Miniature A (SMA) ، هي الخيار الرئيسي في الاتصالات المتبادلة الراديوية بسبب حجمها المدمج وأدائها الممتاز في الترددات العالية ،والاتصال الموثوق به.
أثناء عملية الاختيار ، من الضروري النظر في المعوقة ومدى التردد ونوع الكابل والعوامل البيئية لضمان نقل إشارة فعال ومستقر داخل النظام.هذه الجمعيات تستخدم على نطاق واسع في الاتصالات الميكروويف، الاختبار والقياس، الطيران والفضاء، وغيرها من التطبيقات الحرجة، والتي تعمل كمكون رئيسي لربط إشارات عالية الأداء.
- قدراتنا
شركتنا متخصصة في تصنيع موصلات الراديو الراديوي وتدير خطوط إنتاج متعددة للتجميع. نحن مجهزون للاستجابة بسرعة لمطالب العملاء.مجموعة كابلات الراديو اللاسلكي لدينا توفر تغطية ترددية من DC إلى 18 GHz، وتوفير خيارات متعددة الأبعاد للعملاء لسيناريوهات تطبيق متنوعة.
- ربط الـ RF Coaxial Connector _كابل التزاوج الآخر
.086 كابل ، 141 كابل ، CNX3506 ، CXN3657 ، CXN3507 ، CXN3449 ، CXN3450 ، CXN3508 ، CXN3500 ، كابلات سلسلة SFF ، كابلات مرنة ، كابلات نصف مرنة ، كابلات نصف جامدة ، كابلات RG178 ، كابلات RG316 ،كابل المرحلة المستقر في درجة الحرارة ذات الخسارة المنخفضة، كابل الاختبار المدرع ، كابل مرن للغاية ، كابل الموجة المليمترية
- أجهزة توصيل الكابلات اللاسلكية التي أنتجناها
SMA، SSMA، SMP، SMPM، SMPS ((أصغر من SMPM) ، ASMP ((أكبر من SMP)) ، N، TNC، TNCA، TMA، 2.92mm، 2.4mm، 1.85mm، 3.5mm، 1.0mm، 0.8mm
- تجميع الموجات
ويمكننا أيضاً أن ننتج مجموعة الموجهات.
البيانات التقنية
كلا الطرفين SMA تردد سداد الذكور حتى DC إلى 18 GHz مجموعة كابل RF مع طول مختلف
| التقنية | المواد والتشطيب | ||
| عائق | 50 أوهم | موصل مركزي للواصل A ، B | سبيكة النحاس، طلاء بالذهب |
| DWV | 1000 فولت | الموصل الخارجي للموصول A ، B | الفولاذ المقاوم للصدأ، التجاوز |
| مقاومة العزل | ≥5000MΩ | كابل التزاوج | EQV CXN 3450 |
| التكرار | DC ~ 18GHz | كابلات OD | 7.4ملم |
| الحرارة | درجة حرارة التشغيل: -55°C~ + 125°C درجة حرارة التخزين: -55°C~ + 125°C | ||
| مؤشر آخر | VSWR<1.3 | ||
مقياس المخططمن SMAعقدة الذكور إلى SMA عقدة الذكور مجموعة كابلات RF
التطبيقات
تُستخدم الكابلات اللاسلكية اللاسلكية اللاسلكية على نطاق واسع في مجالات الطيران، الملاحة، الفضاء الجوي، الاتصالات الفضائية، الرادار، الهوائيات، الاتصالات الميكروويفية والاتصالات الرقمية، الإلكترونية،حقول القياس.
منطقة التواصل
محطات قاعدة 5G، أجهزة الاتصال بالأقمار الصناعية، المعدات اللاسلكية، الخيستخدم للاتصال بين وحدات RF والمكونات مثل الهوائيات والمرشحات لضمان نقل إشارة مستقرة.
منطقة الاختبار والقياس
توصيل منافذ الاختبار لأدوات مثل محللي الطيف ومحللات الشبكة.يجب أن تتميز المجموعات بدقة عالية وخسائر منخفضة لضمان دقة بيانات القياس.
- مجال الطيران
أنظمة الرادار ومعدات الملاحة الخ. يجب أن تتحمل التركيبات البيئات القاسية وتلبي متطلبات نقل الإشارات عالية التردد وموثوق بها للغاية.
الإلكترونيات الطبية
معدات التصوير بالرنين المغناطيسي (MRI) ، الخ.مجموعات SMA غير مغناطيسيةيمكن أن تتجنب التداخل مع المجال المغناطيسي للمعدات وضمان دقة التشخيص الطبي.

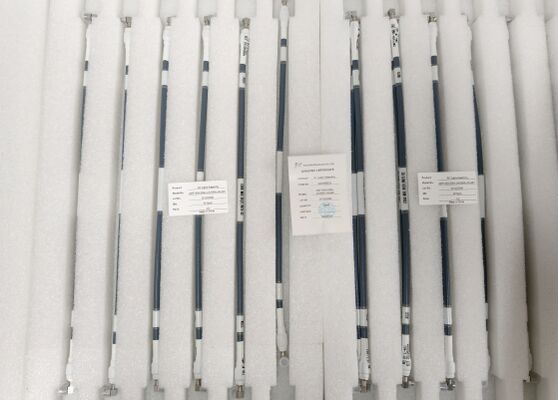

التعبئة والشحن
العبوة:
يتم تعبئة مجموعة كابلات الراديو الراديوي بعناية في علبة لضمان النقل الآمن. يتم تأمين الكابلات في مكانها مع غطاء رغوة واقية لمنع أي تلف أثناء الشحن.الصندوق ملصق باسم المنتج ومواصفاته لسهولة التعرف عليه.
الشحن:
نحن نقدم شحن سريع وموثوق به لجميع كابلات الراديو اللاسلكي بعد الشحن ستتلقى رقم تعقب الشحنة
RFQ
س1: هل أنت شركة تجارية أم مصنعة ؟
ج: نحن مصنعون مع خبرة تزيد عن 23 عاماً في مكونات ربط RF / Microwave ، تجميع كابلات RF.
س2: ما هي المنتجات التي يمكنك توفيرها حاليًا؟
ج: أجهزة الاتصال اللاسلكية اللاسلكية، أجهزة تكييف اللاسلكية اللاسلكية، مجموعات كابلات اللاسلكية اللاسلكية، منتجات توجيه الموجات، أجهزة الاتصال اللاسلكية اللاسلكية الزجاجية إلى المعدنية، المفاصل الدقيقة D-sub، المفاصل الدوارة للموجات الدقيقة والمكونات الأخرى للموجات الدقيقة.
س3: هل العينة المجانية متاحة؟
ج: نعم، إذا كان لديك مخزون، عينة مجانية متوفرة مع الشحن جمع.
س4: هل يمكن لشركتك قبول التخصيص؟
ج: يتم الترحيب بـ ODM. مع خبرة أكثر من 23 عامًا في ODM ، يمكن أن تساعد Elite Electronics في تصميم وتطوير المنتجات والبحث والتطوير والتكامل بين منتجات الارتباط بينها.
س5: ما هي شروط الدفع ؟
ج: يمكننا قبول L / C ، T / T ، Western Union ، ضمان التجارة (بطاقة الائتمان و T / T) ، إلخ.
س6: ما هو الوقت المحدد؟
ج: 5 أيام لطلبات العينات ، 3-4 أسابيع لموصول RF (بناءً على كميات مختلفة ، ODM ، إلخ) ، 8-13 أسبوعًا لتجميع كابل RF.
السؤال السابع: كيف ستسلمون لي البضائع؟
ج: بشكل عام، نحن نتعاون مع شركات الدفع السريع الدولية مثل DHL، UPS، FedEx، TNT لتمكين عملائنا من الحصول على بضائعهم بسرعة ولكن مع أقل شحن.السفينة عن طريق الجو والبحر متوفرة أيضا.
س8: كم من الوقت أحتاج إلى الانتظار قبل وصول بضائعى؟
ج: 5-8 أيام عمل للنقل الجوي، 3-8 أيام عمل للنقل السريع الدولي.
س9: كيف هي جودة منتجك؟
ج: كموردين عالي الجودة للعديد من المشاريع الوطنية عالية التقنية، توفير منتجات ممتازة هو طريقنا للتنمية.لدينا فريق قوي لمراقبة الجودة وعملية صارمة جدا لضمان جودتنا وفقا لمعايير مختلفة من الجودة.
س10: ما هو ضمانك؟
ج: ضماننا هو 6 أشهر بعد التسليم، الايليت الكترونيك تولي اهتماما كبيرا لخدمة ما بعد البيع.
