تجميع الكابلات اللاسلكية اللاسلكية اللاسلكية اللاسلكية اللاسلكية اللاسلكية اللاسلكية اللاسلكية
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | تجميع كابل RF بزاوية قائمة | الاتصال المركز للموصل: | سبائك النحاس، مطلية بالذهب |
|---|---|---|---|
| قذيفة الموصل: | الفولاذ المقاوم للصدأ ، التخميل | الجهد المقنن: | 750 فولت |
| مقاومة العزل: | 5000 أوم | تكرار: | تيار مستمر ~ 18 جيجا هرتز |
| VSWR: | 1.35 ماكس | نطاق درجة الحرارة: | -55 درجة مئوية ~ +125 درجة مئوية |
| كابل OD: | 7.4mm | كابل التزاوج: | إي كيو في سي إكس إن 3450 |
| نمط الكابل: | موصل SMA مزدوج الزاوية اليمنى | التخصيص: | تيار مستمر ~ 18 جيجا هرتز حسب طلب العميل |
| طول الكابل: | طول مختلف حسب الطلب | طلب: | نقل إشارة الترددات اللاسلكية، وحدة الترددات اللاسلكية |
| المعاوقة: | 50 أوم | ||
| إبراز: | كابل SMA RF بزاوية مستقيمة,مجموعة كابلات الراديو اللاسلكي DC-18GHz,كابل SMA RF قابلة للتخصيص,DC-18GHz RF cable assembly,Customizable SMA RF cable |
||
وصف المنتج
مجموعة كابلات SMA RF
تُعد مجموعات كابلات SMA RF الالكترونية النخبة ، التي يتم إنهائها بموصولات Sub-Miniature A (SMA) ، هي التيار الرئيسي في الصناعة لحلول اتصال RF. مع تصميم مضغوط ،أداء عالي التردد، والاتصال القوي والموثوق به ، فإنها توفر نقل إشارة مستقر لأنظمة RF الحرجة. عند اختيار مجموعات كابلات SMA RF ، تشمل الاعتبارات الرئيسية عائق 50Ω ، نطاق التردد,نوع الكابل، والقدرة على التكيف مع البيئة، كلها ضرورية لتحسين كفاءة النظام وسلامة الإشارة.الاختبار والقياس، والطيران والفضاء، والاتصالات الفضائية، والبنية التحتية 5G، والتي تعمل كمكونات أساسية للسرعة العالية، والموثوقية العالية إشارات الراديو الراديوي.
قدرات التصنيع
كمصنع محترف لموصلات الراديو الراديوي ومجمعات الكابلات، ونحن نعمل العديد من خطوط إنتاج التجميع المخصصة لضمان الاستجابة السريعة والتسليم في الوقت المناسب لمطالب العملاء المخصصة.تغطي مجموعات كابلات SMA RF لدينا نطاقًا واسعًا من الترددات من DC إلى 18 GHz ، مما يوفر حلول متعددة الاستخدامات ومخصصة للتطبيقات لمختلف حالات استخدام RF الصناعية والتجارية.نحن متخصصون في إنتاج كل من الكابلات الراديوية القياسية والطبيعية، تلبية متطلبات الأداء الصارمة لأنظمة RF عالية التردد.
كابلات مكافئة تابعة للراديو
.086 كابل .141 الكابل، CNX3506، CXN3657، CXN3507، CXN3449، CXN3450, CXN3508، CXN3500، كابلات سلسلة SFF، كابلات RF مرنة، كابلات نصف مرنة، كابلات نصف جامدة، كابلات RG178، كابلات RG316,كابل المرحلة المستقرة منخفضة الخسارة، كابل الاختبار المدرع ، كابل RF فائق المرونة ، كابل الموجة المليمترية
أجهزة توصيل الكابلات الراديوية التي نصنعها
SMA ، SSMA ، SMP ، SMPM ، SMPS (أصغر من SMPM) ، ASMP (أكبر من SMP) ، نوع N ، TNC ، TNCA ، TMA ، 2.92mm ، 2.4mm ، 1.85mm ، 3.5mm ، 1.0mm ، 0.8mm
الجمعيات التي تقود الموجات
نحن أيضا تصميم وتصنيع طموحات عالية الأداء تجمعات الموجهات، تكمل محفظة منتجاتنا الشاملة ربط الراديو الراديوي لتلبية جميع احتياجات نظام الراديو الراديوي المتكامل.
البيانات التقنية
كلا الطرفين SMA تردد سداد الذكور حتى DC إلى 18 GHz مجموعة كابل RF مع طول مختلف
| التقنية | المواد والتشطيب | ||
| عائق | 50 أوهم | موصل مركزي للواصل A ، B | سبيكة النحاس، طلاء بالذهب |
| DWV | 1000 فولت | الموصل الخارجي للموصول A ، B | الفولاذ المقاوم للصدأ، التجاوز |
| مقاومة العزل | ≥5000MΩ | كابل التزاوج | EQV CXN 3450 |
| التكرار | DC ~ 18GHz | كابلات OD | 7.4ملم |
| الحرارة | درجة حرارة التشغيل: -55°C~ + 125°C درجة حرارة التخزين: -55°C~ + 125°C | ||
| مؤشر آخر | VSWR<1.35 | ||
مقياس المخططمن SMA الزاوية المستقيمةالمغلق الذكور إلى الزاوية اليمنى SMA المغلق الذكور مجموعة كابل RF
التطبيقات
أجهزة الإلكترونيات النخبة الجمعية كابلات RF الزاوية اليمنى تستخدم على نطاق واسع في مجالات الطيران، الملاحة، الفضاء، الاتصالات الفضائية، الرادار، الهوائي، الاتصالات الميكروويف والاتصالات الرقمية، الإلكترونية،حقول القياس.
مجال التواصل
مجموعة كابلاتنا اللاسلكية ذات الزاوية المستقيمة مثالية لمحطات قاعدة الجيل الخامس، وأجهزة الاتصال بالأقمار الصناعية، والمعدات اللاسلكية وغيرها.أنها تمكن من اتصالات موثوقة بين وحدات RF والمكونات الرئيسية مثل الهوائيات والمرشحاتلضمان نقل إشارة عالية التردد المستقر.
مجال الاختبار والقياس
تم تصميم مجموعة كابلات RF خصيصًا لربط منفذ الاختبار لأدوات الدقة بما في ذلك محللي الطيف ومحللات الشبكة.أنها توفر بيانات قياس دقيقة ومتسقة لتطبيقات اختبار RF.
مجال الطيران والفضاء
مناسبة لأنظمة الرادار، ومعدات الملاحة والأجهزة الإلكترونية في مجال الطيران، تم تصميم مجموعات كابلات الراديو اللاسلكي في الزاوية المستقيمة لتحمل بيئات التشغيل القاسيةتلبية المتطلبات الصارمة لنقل الإشارة عالية التردد والموثوقية للغاية.
مجال الإلكترونيات الطبية
بالنسبة للأجهزة الطبية الراقية مثل أنظمة التصوير بالرنين المغناطيسي، فإن مجموعة كابلاتنا اللاسلكية ذات الزاوية اليمنى SMA تتجنب بشكل فعال تدخلات المجال المغناطيسي.حماية دقة التشخيص الطبي والتصوير.
التعبئة والشحن
العبوة:

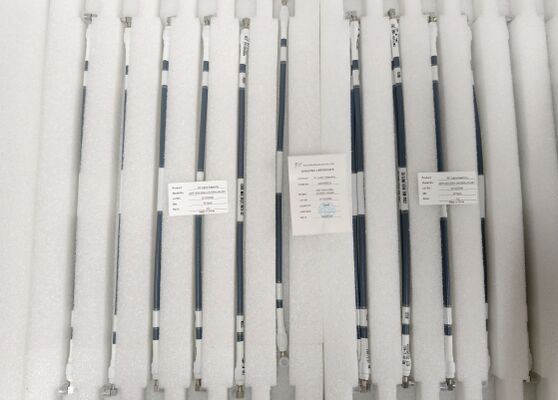

يتم تعبئة مجموعة كابلات الراديو الراديوي بعناية في علبة لضمان النقل الآمن. يتم تأمين الكابلات في مكانها مع غطاء رغوة واقية لمنع أي تلف أثناء الشحن.الصندوق ملصق باسم المنتج ومواصفاته لسهولة التعرف عليه.
الشحن:
نحن نقدم شحن سريع وموثوق به لجميع كابلات الراديو اللاسلكي بعد الشحن ستتلقى رقم تعقب الشحنة
RFQ
س1: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون محترفون لمكونات ربط RF / microwave مع أكثر من 23 عامًا من الخبرة الغنية في تصنيع ربطات RF وتجميع كابلات RF ومكونات ربط RF.
س2: ما هي المنتجات التي يمكنك توفيرها حاليًا؟
ج: نحن نقدم مجموعة كاملة من مكونات الترددات الراديوية / الميكروويف، بما في ذلك موصلات الترددات الراديوية، محولات الترددات الراديوية، مجموعة كابلات الترددات الراديوية، منتجات الموجهات،المفاصل الدوارة للموجات الدقيقة، وغيرها من المكونات المخصصة لترابط الميكروويف.
س3: هل العينة المجانية متاحة؟
ج: نعم، العينات المجانية متوفرة للمنتجات RF في المخزون مع شروط جمع الشحن للعملاء العالمية.
س4: هل يمكن لشركتك قبول التخصيص؟
ج: تخصيص ODM موضع ترحيب كبير. مدعومة بـ 23+ عامًا من خبرة ODM المهنية ، توفر Elite Electronics خدمات تخصيص واحدة بما في ذلك تصميم المنتج ، R & D ، التطوير ،والتكامل لجميع احتياجات منتجات ربط الراديو الراديوي بما في ذلك مجموعة كابلات الراديو الراديوي مع طول مختلف.
س5: ما هي شروط الدفع؟
ج: نحن ندعم شروط الدفع العالمية المرنة: L / C و T / T و Western Union و Trade Assurance (بما في ذلك بطاقة الائتمان و T / T المدفوعات) و غيرها من طرق الدفع الدولية الشائعة.
س6: ما هو الوقت المحدد؟
ج: • طلبات العينات: 5 أيام عمل
• الطلبات الكبيرة لموصلي الراديو الراديوي: 3-4 أسابيع (تحت ضوء كمية الطلبات ومتطلبات ODM ومواصفات المنتج)
• الطلبات الكبيرة لتجميع كابلات RF: 8-13 أسبوعًا
السؤال السابع: كيف ستسلمون لي البضائع؟
ج: نحن نتعاون مع شركات النقل السريع الدولية (DHL، UPS، FedEx، TNT) للتسليم السريع مع أسعار الشحن التنافسية للشحنات العالمية.الشحن الجوي والشحن البحري متاح أيضا لطلبات منتجات RF السائبة لتلبية احتياجات الشحن المختلفة.
س8: كم من الوقت أحتاج إلى الانتظار قبل وصول بضائعى؟
ج: • النقل الجوي: 5-8 أيام عمل (التسليم العالمي)
• التوصيل السريع الدولي: 3-8 أيام عمل (التوصيل من باب إلى باب)
س9: كيف هي جودة منتجك؟
ج: كشركة موثوقة وموردة عالية الجودة للعديد من مشاريع التكنولوجيا العالية الوطنية، نعتبر جودة المنتج جوهر تطويرنا.لدينا فريق محترف صارم لمراقبة الجودة وعمليات الإنتاج الموحدة، يتم تصنيع جميع المنتجات وتفتيشها وفقًا لمعايير الصناعة الدولية للجودة لضمان الأداء والموثوقية المتفوقين.
س10: ما هو ضمانك؟
ج: نحن نقدم ضمان المنتج لمدة 6 أشهر من تاريخ التسليم.إلكترونيات النخبة تولي أهمية كبيرة لخدمة ما بعد البيع العالمية وتقدم الدعم الفني الشامل لجميع منتجاتنا RF / الميكروويف.
