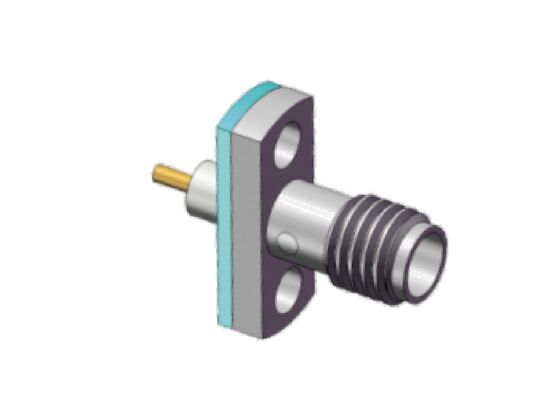

عازل المياه من الفولاذ المقاوم للصدأ فلنج جبل SSMA ربط RF 18GHz مع حلقة الختم للبيئة القاسية
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| نموذج: | سما (S)-KFD232G | تكرار: | تيار مستمر ~ 18 جيجا هرتز |
|---|---|---|---|
| طريقة جبل: | جبل شفة | مركز الاتصال: | سبائك النحاس، طلاء الذهب |
| صدَفَة: | الفولاذ المقاوم للصدأ ، التخميل | عازل: | بتف |
| جنس: | أنثى | متانة: | 500 دورات التزاوج |
| مهلة: | 5-10 أيام عمل للأسهم | التخصيص: | وفقا للرسم |
| إبراز: | موصل مقاوم للماء SSMA RF,علبة التثبيت للشريحة من الفولاذ المقاوم للصدأ,وصلة 18GHz RF مع حلقة الختم,Stainless steel flange mount connector,18GHz RF connector with sealing ring |
||
وصف المنتج:
جهاز SSMA RF (mini SMA) هو جهاز RF coaxial المصغر المرتبط بالخيوط ، وهو نوع مضغوط من جهاز SMA RF ،مصممة لتطبيقات الموجات المليمترية عالية التردد ومتطلبات تركيب عالية الكثافة.
طريقة الارتباط والمعوقة: يتبنى 10-36 UNS قفل خيط رفيع الوتيرة ؛ المعوقة المميزة القياسية هي 50Ω.
تردد العمل:الحد الأعلى التقليدي هو 18 جيجا هرتز ، في حين أن نموذج MSSM المحسن من Elite Electronics يمكن أن يصل إلى 40 جيجا هرتز يتجاوز بكثير 18 جيجا هرتز من موصلات SMA القياسية ،مما يجعلها مثالية لأنظمة الموجات المليمترية.
الأداء الكهربائي والميكانيكي: بجهد مقاومة يبلغ حوالي 750 فولت ومقاومة العزل ≥ 1000MΩ ؛ يحتوي على مقاومة اتصال منخفضة للموصلات المركزية / الخارجية (عادة ≤5mΩ للموصل المركزي و ≤2.5mΩ للموصل الخارجي)؛ تستمرة التزاوج النموذجية هي 500 دورة؛ نطاق درجة حرارة التشغيل هو عموما من -40 °C إلى + 125 °C.
البناء والمواد: يحتل حوالي 70٪ من حجم رابط SMA ؛ الاتصال المركزي هو في الغالب سبيكة نحاس مطلية بالذهب ، العازل عادة ما يكون PTFE ،والغلاف هو سبائك النحاس المطلي بالذهب أو الفولاذ المقاوم للصدأ، مما يوازن بين التوصيل الكهربائي الممتاز ومقاومة التآكل. بالإضافة إلى ذلك ، تقدم Elite Electronics أيضًا موصلات SSMA RF مع أداء مقاوم للماء والختم الهرمي.
تكوينات التثبيت:متوفرة في مجموعة متنوعة من الأشكال بما في ذلك أنواع الزاوية المستقيمة / اليمنى ، والإصدارات التي يتم تثبيتها على الجهاز ، وملحومات PCB ، وإصدارات تشنج الكابلات.
المعلمات التقنية:
| النموذج | القيود المفروضة على المواد الغذائية |
| طريقة الصعود | جبل الشريط |
| مركز الاتصال | سبيكة نحاسية مطلية بالذهب |
| السكن | الفولاذ المقاوم للصدأ، التجاوز |
| عازل | PTFE |
| التكرار | DC ~ 18 GHz |
| المدى الطويل | 500 دورة التزاوج |
| الجنس | الإناث |
| التخصيص | حسب الرسم |
أبعاد الخطوط العريضة للصمام الوقائي للماء:
من الفولاذ المقاوم للصدأ SSMA RF Connector Jack 2 Hole Flange Mount Model:الـ SSMA-KFD232
التطبيقات:
مجالات الطيران والفضاءملفات الاختبار والقياسالاتصالات بالميكروويفالمعدات الإلكترونية الطبيةالإلكترونيات الصناعية وتصميم أقراص PCB عالية الكثافة.
التخصيص:
تتضمن سلسلة SSMA RF Connector Series من الالكترونيات النخبة SSMA RF Flanges mount connectors، وموصولات كابلات SMA الصغيرة وموصولات SSMA through-hole PCB mount connectors، والتي توفر موثوقة،حلول اتصال RF عالية الأداء مصممة خصيصًا لاحتياجاتك الدقيقة.
نحن نقدم شروط دفع مرنة بما في ذلك T / T و L / C ، ويمكن تخصيص قدرة التوريد المتوسعة لدينا بالكامل لمتطلباتك المحددة ، وضمان استيفاء الطلبات في الوقت المناسب.اختر Elite Electronics SSMA أجهزة الاتصال RF لمتسقة، أداء موثوق به وحلول مخصصة مصممة لتتناسب مع متطلبات التطبيق الفريدة الخاصة بك.
تحديد المعدات المخصصة: 200 قطعة
التعبئة والشحن:
التعبئة:
ويتم تعبئة أجهزة الاتصال اللاسلكية الالكترونية SSMA RF مع حلول الحماية الرائدة في هذه الصناعة، مصممة خصيصا لحماية المكونات الدقيقة أثناء النقل الدولي.يتم إغلاق كل رابط Elite SSMA RF بشكل فردي في أكياس ESD مضادة للستاتيك، ومنع بشكل فعال تلف التفريغ الكهربائي (ESD) ، والرطوبة، وتدخل الغبار للحفاظ على سلامة المكونات والأداء الأصلي. بعد الختم الفردي،يتم وضع الاتصالات في صلبة، والصناديق المكبوتة المقاومة للصدمات، والتي تخفف بكفاءة الاصطدام والاهتزاز والضغط الخارجي أثناء التعامل والفرز والشحن لمسافات طويلة.جميع العبوات ملصقة بوضوح بمعلومات مفصلة عن المنتج بما في ذلك رقم النموذج، المواصفات التقنية، والكمية الدقيقة لتمكين إدارة مخزون مبسطة، وتحديد المنتجات بسرعة، والاستلام الخالي من المتاعب للعملاء العالميين،تحسين تجربة سلسلة التوريد بأكملها.
الشحن:
نحن نقدم حلول شحن عالمية وموثوقة لتسليم سريع وآمن لموصلاتنا اللاسلكيةجميع الطلبات يتم شحنها من خلال شركات النقل اللوجستية الدولية الموثوق بها مع تتبع كامل في الوقت الحقيقي متاح لرؤية الشحنة الكاملةويتم التعامل مع موصلاتنا اللاسلكية اللاسلكية كقطع إلكترونية هشة مع رعاية متخصصة طوال عملية الشحنالتسليم في حالة سيئة.
الشريك الإلكترونيات النخبة مع موثوق بها، أعلى مستوى شركات الخدمات اللوجستية الدولية للتعامل مع جميع طلبات SSMA RF الموصول،توفير وظيفة تتبع كاملة في الوقت الحقيقي على مدار 24 ساعة في اليوم وتوفير رؤية كاملة للشحنة من مستودعنا إلى وجهتك النهائيةمما يسمح لك بمراقبة تقدم طلباتك في أي وقت وفي أي مكان.
الأسئلة الشائعة:
س1: ما هي علامة ماركة SSMA RF Connector؟
الجواب 1: جهاز SSMA RF Connector يسمي ELT.
س2: أين يتم تصنيع SSMA RF Connector؟
ج2: يتم تصنيع SSMA RF Connector في مدينة شيان ، الصين.
السؤال 3: ما هي الشهادات التي يحصل عليها رابط RF؟
A3: جهاز الاتصال الراديوي معتمد مع ISO9001 و ISO14001.
س4: ما هي الحد الأدنى للكميات الطلبية وتفاصيل التعبئة والتغليف لمصلات SSMA RF؟
ج4: الحد الأدنى لكمية الطلب هو 50 قطعة. التعبئة هي 10 قطع لكل كيس و 100 قطعة لكل صندوق.
السؤال 5: ما هو وقت التسليم وشروط الدفع لطلب SSMA RF Connector؟
A5: وقت التسليم هو 5-10 أيام عمل للطلبات الموجودة. شروط الدفع المقبولة هي T / T أو L / C.
