40GHz 2.92mm RF Connector Male أربع ثقوب طاولة اللفافة Mount Matched Pin قطر 0.051 بوصة ((1.3mm) فجوة اللفافة المسافة 0.339 بوصة (8.6mm)

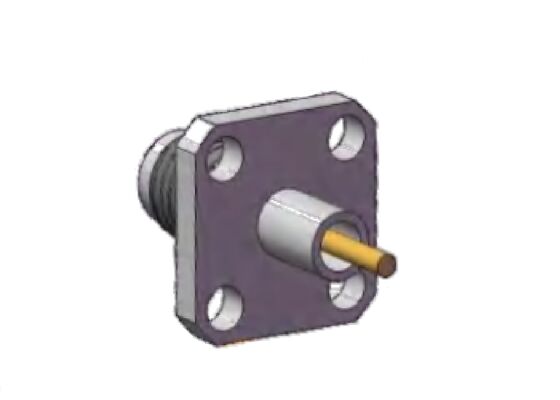

40GHz 2.92mm RF Connector Male Four Holes Flange Panel Mount Matched Pin Diameter 0.051 inch(1.3mm) Flange Hole Spacing 0.339 inch (8.6mm)
40GHz 2.92mm RF Connector Male Four Holes Flange Panel Mount Matched Pin Diameter 0.051 inch(1.3mm) Flange Hole Spacing 0.339 inch (8.6mm)

صورة كبيرة :  40GHz 2.92mm RF Connector Male أربع ثقوب طاولة اللفافة Mount Matched Pin قطر 0.051 بوصة ((1.3mm) فجوة اللفافة المسافة 0.339 بوصة (8.6mm) افضل سعر

تفاصيل المنتج:
مكان المنشأ: شيان ، الصين
اسم العلامة التجارية: ELT
إصدار الشهادات: ISO 9001, ISO14001
رقم الموديل: K-KFD138G
شروط الدفع والشحن:
الحد الأدنى لكمية: MOQ 50PCS
الأسعار: Depending on the quantity
تفاصيل التغليف: 1 قطعة/كيس بلاستيك؛ 100 قطعة/كرتون
وقت التسليم: 8-12 أسابيع بعد تلقي الدفع
شروط الدفع: T / T أو LC
القدرة على العرض: كالمتطلبات
مفصلة وصف المنتج
اسم المنتج: 2.92ملم ربط RF نموذج: K-KFD138G
نطاق التردد: 0.04Hz-40GHz مقاومة: 50 أوم
دوف: 750 فولت قائد المركز: سبيكة النحاس ، طلاء الذهب
الموصل الخارجي: الفولاذ المقاوم للصدأ ، التخميل دبوس متطابق: القطر 0.3 ملم
طريقة جبل: جبل شفة فتحتين العوازل: بتف

وصف المنتج:



موصل K-Type (2.92 مم) mmWave

موصلات 2.92 مم الموجة المليمترية المعروفة أيضًا باسم موصل K Type، موصل K-type هو موصل موجة مليمترية مستخدم على نطاق واسع بحد أقصى تردد تشغيل يصل إلى 40 جيجاهرتز.يتميز بواجهة عازلة هوائية، وهو قابل للتبديل والتوافق بالكامل مع موصلات SMA وسلسلة 3.5 مم، مما يوفر فوائد رئيسية بما في ذلك الحجم الصغير، والتصميم خفيف الوزن، وتردد التشغيل العالي، والاتصال المستقر والموثوق.

لتطبيقات موصلات SMA RF عالية التردد، نقدم حلولاً بديلة مثل موصلات 3.5 مم وموصلات 2.92 مم.تشارك موصلات/محولات 3.5 مم/2.92 مم mmWave نفس أبعاد خيط 1/4-36 UNS مثل موصلات/محولات SMA، مما يضمن التوافق والتبديل الكامل.يدعم موصل 3.5 مم ترددات تصل إلى 35 جيجاهرتز، بينما يمكن لموصل 2.92 مم العمل بترددات تصل إلى 40 جيجاهرتز.



موصلات 2.92 مم RF (K Type)أبعاد الواجهة:

40GHz 2.92mm RF Connector Male أربع ثقوب طاولة اللفافة Mount Matched Pin قطر 0.051 بوصة ((1.3mm) فجوة اللفافة المسافة 0.339 بوصة (8.6mm) 0


الخصائص الكهربائية
المعاوقة 50 أوم
نطاق التردد 0.04 جيجاهرتز ~ 40 جيجاهرتز
الجهد المقنن 250 فولت
مقاومة الجهد للعوازل 750 فولت
مقاومة العزل أكبر من أو تساوي 5000 ميجا أوم
مقاومة المركز الموصل الخارجي أقل من أو تساوي 2.0 ميجا أوم
الموصل المركزي أقل من أو تساوي 3.0 ميجا أوم
نسبة الموجة المستقرة (VSWR) أقل من أو تساوي1.3
خصائص المواد والميكانيكية
الموصل المركزي ذكر سبيكة نحاسية، مطلية بالذهب
أنثى برونز البيريليوم، مطلي بالذهب
اتصال مرن برونز البيريليوم مطلي بالذهب
الغلاف والأجزاء المعدنية الأخرى نحاس، فولاذ مقاوم للصدأ مطلي بالذهب أو تمرير
العوازل تلبيد زجاجي / PTFE / PEI
درجة الحرارة -55 درجة مئوية ~ +125 درجة مئوية

أبعاد المخططلموصلات 2.92 مم الموجة المليمترية من الفولاذ المقاوم للصدأ ذات 4 فتحات مثبتة بشفة، قابس ذكر: K-KFD138G (الوحدة: مم)

 40GHz 2.92mm RF Connector Male أربع ثقوب طاولة اللفافة Mount Matched Pin قطر 0.051 بوصة ((1.3mm) فجوة اللفافة المسافة 0.339 بوصة (8.6mm) 1


أبعاد المخططلموصلات 2.92 مم الموجة المليمترية من الفولاذ المقاوم للصدأ ذات 4 فتحات مثبتة بشفة، قابس ذكر: K-KFD137G (الوحدة: مم)

40GHz 2.92mm RF Connector Male أربع ثقوب طاولة اللفافة Mount Matched Pin قطر 0.051 بوصة ((1.3mm) فجوة اللفافة المسافة 0.339 بوصة (8.6mm) 2

المزيد من موصلات 2.92 مم،لا تتردد في إخباري. |حلول مخصصة متاحة

التطبيقات:

Xi'an Elite Electronics هيشركة رائدة في تصنيع حلول الربط المنهجيتخدم بشكل أساسي مجالات الطيران والفضاء، والطيران، والملاحة، والرادار، والاتصالات، والقياس،الإلكترونياتمجالات. تستخدم منتجاتنا عالية الجودة أجود المواد والعمليات الصارمة لضمان المتانة والموثوقية في البيئات القاسية.

40GHz 2.92mm RF Connector Male أربع ثقوب طاولة اللفافة Mount Matched Pin قطر 0.051 بوصة ((1.3mm) فجوة اللفافة المسافة 0.339 بوصة (8.6mm) 3

التعبئة والشحن


التعبئة:

يتم تعبئة موصل RF 2.92 مم من الفولاذ المقاوم للصدأ ذي 4 فتحات مثبتة بشفة بعناية في علبة كرتونية لضمان حمايته أثناء النقل.

40GHz 2.92mm RF Connector Male أربع ثقوب طاولة اللفافة Mount Matched Pin قطر 0.051 بوصة ((1.3mm) فجوة اللفافة المسافة 0.339 بوصة (8.6mm) 4


الشحن:

نقوم بشحن موصل RF 2.92 مم من الفولاذ المقاوم للصدأ ذي الأربع فتحات المثبتة بشفة باستخدام خدمة بريد موثوقة لضمان التسليم الآمن والفوري لعملائنا. سيحصل العملاء على رقم تتبع بعد الشحن.
