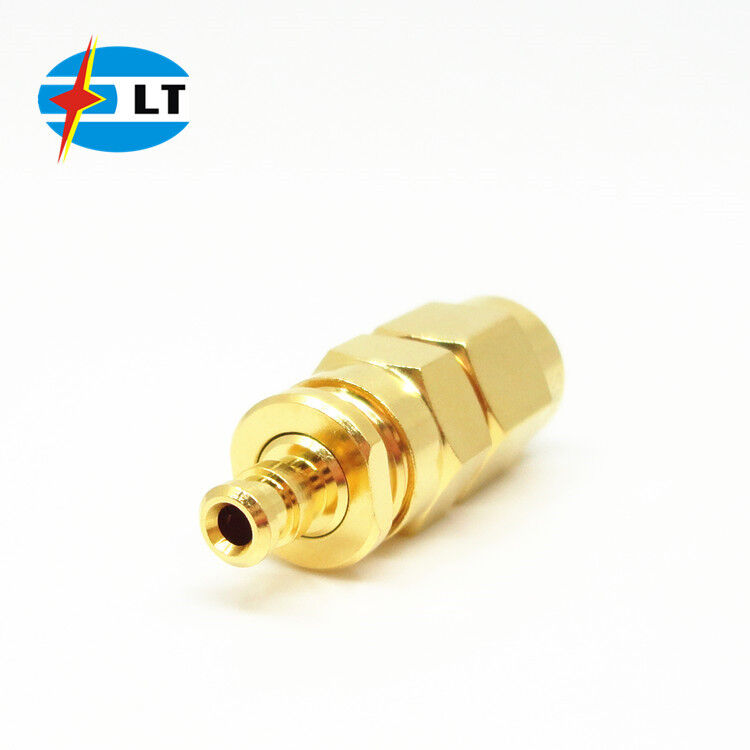

RG178 50Ohm SMA الجهاز الجهاز الجهاز الجهاز الرئيسي
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SMA RF Conector | تصفيح: | مطلي بالذهب |
|---|---|---|---|
| جنس: | ذكر | تكرار: | تيار مستمر ~ 18 جيجا هرتز |
| يكتب: | سما | جهد العمل: | 335 فولت جذر متوسط التربيع عند مستوى البحر |
| جسم: | النحاس | مقاومة: | 50Ω |
كابل RG178 SMA 50Ohm ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء ذي طلاء
الاتصالات الكهربائية SMA هي الاتصالات الفوق محورية RF ذات الارتباط المتداخل ذات الحجم المصغر ، والضمان ضد الاهتزاز ومدى تردد واسع يصل إلى 18 غيغاهرتز (يمكن أن تكون اتصالات SMA RF لدينا 20 غيغاهرتز) ،مما يجعلها تستخدم على نطاق واسع في الميكروويف، الهوائيات وأجهزة الاختبار الخ
يمكننا تخصيص موصلات SMA RF ومحولات وفقًا لمتطلبات العملاء المختلفة. يتوفر كلاً من الحائط SMA و SMA flange mount بالإضافة إلى موصلات SMA الزاوية اليمنى.
يمكننا تخصيص موصلات SMA RF ومحولات وفقًا لمتطلبات العملاء المختلفة. يتوفر كلاً من الحائط SMA و SMA flange mount بالإضافة إلى موصلات SMA الزاوية اليمنى.
المواصفات:
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | كابلات مرنة | DC ~ 12.4GHz |
| كابلات نصف صلبة | DC ~ 18GHz | |
| تصنيف الجهد | 335 VRMS ((حد أقصى مستوى سطح البحر) | |
| الكهربائية المقاومة للجهد | 1000VRMS ((Max.Sea Level) | |
| العزل | المقاومة ≥5000MΩ | |
| مقاومة الاتصال | موصل مركزي | ≤3.0mΩ |
| الخام | الموصل الخارجي | ≤2.0mΩ |
| VSWR ((نسبة موجة الجهد الثابت) | ≤1.3 | |
الخطوط العريضةوصلات SMA RF Coax:
(ملم)
المواد والخصائص الميكانيكية:
| المواد والخصائص الميكانيكية: | |||
| مدرب المركز | الذكر/المغلق | النحاس | مطلي بالذهب |
| الإناث/المقبس | برونز البريليوم | مطلي بالذهب | |
| اتصال مرن | برونز البريليوم | ملفوفة بالنيكل | |
| القشرة/المنشأة | النحاس | مطلي بالذهب | |
| القشرة/المنشأة | الفولاذ المقاوم للصدأ | مفعم | |
| عازل | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| عزم الدوران | 0.79~1.13N.m | ||
| * يمكن تخصيص مواد أخرى و طلاء النهاية | |||
الخصائص الرئيسية:
1نطاق التردد يصل إلى 18 غيغاهرتز
2باستخدام واجهة خيوط
3متوفرة في التخفيف أو طلاء الذهب
4الخيارات المختلفة من النحاس والصلب المقاوم للصدأ
5مجموعة واسعة من التوجهات والانتهاءات PCB
6متوفرة في إصدارات الزاوية المستقيمة أو المستقيمة
7مع الحاجز، لوحة ثقبين، لوحة ثقبين أو خيارات بدون قاعدة.
8مجموعة واسعة مع الذكور والإناث والمتكيفات.
9. متوافقة مع RoHS
كتالوج المنتج:
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط RF MCX/MMCX |
| رابط BNC RF |
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
التطبيق:
* الفضاء الجوي
* النطاق العريض
* أجهزة
* محطة القاعدة
* الاتصالات المتنقلة
* المرافق الخارجية
* الرادار، الميكروويف
* الهوائيات المرحلية
* الاتصالات
* الاتصال بين الطائرات
أبعاد الواجهة:
منتجات مماثلة
1.لإرسال RG178 كابلات ذات طلاء ذهبي
2.لـ RG178 الكابلات المصفوفة بالذهبية RA SMA RF Connectors
3.لـ RG178 كابل المصفوفة بالذهبية الحائط SMA RF Connectors
ملاحظة:
لدينا أكثر من 10000 نوع منمرفق SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
