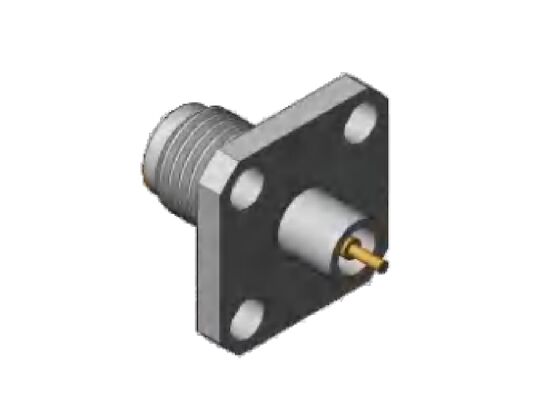

موصل RF 2.92 مم من النوع K جاك بأربع فتحات بحجم شفة مربعة 12.7 مم 0.5 بوصة وقطر دبوس 1.3 مم ، 0.8 مم ، 0.7 مم
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | 2.92ملم ربط RF | نموذج: | K-KFD60G |
|---|---|---|---|
| نطاق التردد: | 0.04Hz-40GHz | مقاومة: | 50 أوم |
| دوف: | 750 فولت | قائد المركز: | سبيكة النحاس ، طلاء الذهب |
| الموصل الخارجي: | الفولاذ المقاوم للصدأ، التخفيف | حجم شفة: | شفة مربعة 0.5 بوصة |
| قطر دبوس: | القطر 1.3 مم، 0.8 مم، 0.7 مم | طريقة جبل: | 4 ثقوب جبل شفة |
| العوازل: | بي /PTFE | حجم شفة: | شفة مربعة 0.5 بوصة |
| إبراز: | 2.92ملم ربط الراديو الراديوي,المقبس الراديوي من النوع K أربع ثقوب,2.92ملم ربط الراديو الراديوي 12.7ملم فلانج |
||
وصف المنتج:
نوع K (2.92mm RF Connector) رابط موجة مم
2موصلات الراديو الراديوي ذات الحجم 92 ملم المعروفة أيضًا باسم موصل نوع K ، موصل نوع K هو موصل موجات ملليمتر يستخدم على نطاق واسع مع تردد تشغيل أقصى يصل إلى 40 غيغاهرتز.وصلات 92 ملم لدينا وصلات كابل، وصلات التثبيت، وصلات الحاجز.يحتوي على واجهة كهربائية قابلة للتعديل بالكامل ومتوافق مع سلسلة SMA وموصولات 3.5 ملم ، مما يوفر مزايا رئيسية بما في ذلك الحجم المدمج ، التصميم الخفيف ،تردد تشغيل عالي، والاتصال المستقر والموثوق به.
لتطبيقات موصلات SMA RF عالية التردد ، نقدم حلول بديلة مثل موصلات 3.5mm وموصلات RF 2.92mm.لدينا 3.5mm/2.92mm RF الموصولات / محولات تشارك نفس 1/4-36 UNS أبعاد الخيوط كما SMA الموصولات / محولات، وضمان التوافق الكامل والتبادل.يدعم رابط 3.5 ملم ترددات تصل إلى 35 غيغاهرتز ، في حين أن رابط 2.92 ملم RF يمكن أن يعمل على ترددات تصل إلى 40 غيغاهرتز.
2موصلات الراديو اللاسلكي (نوع K)بعد الواجهة:
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | 0.04 غيغاهرتز ~ 40 غيغاهرتز | |
| الجهد القياسي | 250 فولت | |
| الكهرباء المقطوعة مقاومة الجهد | 750 فولت | |
| مقاومة العزل | ≥ 5000 MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤2.0mΩ |
| موصل مركزي | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | سبيكة نحاسية مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس، الفولاذ المقاوم للصدأ | المصفوفة بالذهب أو التجاوز |
| عازلات | تجميد الزجاج / PTFE / PEI | |
| الحرارة | -55°C ~ +125°C | |
مقياس المخططمن 4 فتحات فلنج جبل SS 2.92mm الاتصالات الراديوية الإناث: النموذج K-KFD60G
| حجم الشريط | 12.7 ملم * 12.7 ملم |
| المسافة بين فتحات الجهاز | 8.6ملم |
| قطر الدبوس | 0.7ملم |
مقياس المخططمن 4 ثقوب فلنج الحملة الفولاذ المقاوم للصدأ 2.92mm رباطات RF الإناث: K-KFD62G (وحدة: مم)
| حجم الشريط | 12.7 ملم * 12.7 ملم |
| المسافة بين فتحات الجهاز | 8.6ملم |
| قطر الدبوس | 0.8ملم |
| حجم الشريط | 12.7 ملم * 12.7 ملم |
| المسافة بين فتحات الجهاز | 8.6ملم |
| قطر الدبوس | 1.3ملم |
مزيد من أجهزة التوصيل 2.92 ملم،الرجاء لا تتردد في الاتصال بنا للكتالوج المنتج |الحلول المخصصة المتاحة
التطبيقات:
إلكترونيات شيان النخبة هيالشركة الرائدة في مجال تصنيع حلول الترابط المنهجيتستخدم بشكل رئيسي في مجال الطيران والفضاء والنقل الجوي والملاحة والرادار والاتصالات والقياس،الإلكترونياتالحقول. منتجاتنا عالية الجودة تستخدم أفضل المواد والعمليات الصارمة لضمان المتانة والموثوقية في البيئة القاسية.
التعبئة والشحن
العبوة:
يتم تعبئة ربط الفولاذ المقاوم للصدأ 4 ثقوب فلنج 2.92mm RF بعناية في الكرتون لضمان حمايتها أثناء النقل.
الشحن:
نحن نُرسلُ فولاذ المقاوم للصدأ 4 حفرة فلنج جبل 2.92ملم ربط الراديو الراديوي باستخدام خدمة خدمة سريعة موثوق بها لضمان التسليم الآمن والسريع لعملائنا.بعد الشحن.
