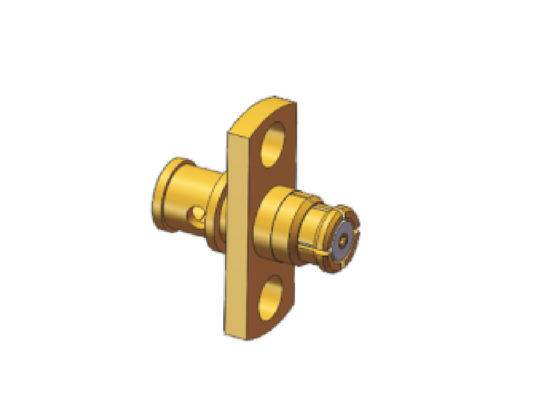

2 ثقوب شفة جبل SMP أنثى كابل موصل جاك التزاوج لتردد CXN3506/MF108A يصل إلى 18 جيجا هرتز
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| درجة حرارة: | -55 درجة مئوية ~ +125 درجة مئوية | نموذج: | SMP-KF506-35 |
|---|---|---|---|
| اتصالات: | سبائك النحاس، طلاء الذهب | دوف: | 500 فولت |
| معوقة: | 50Ω | عازل: | بتف |
| اسم المنتج: | موصل SMP RF | نطاق التردد: | 0.3 ميجا هرتز-18 جيجا هرتز |
| السكن: | سبائك النحاس، طلاء الذهب | في الأوراق المالية: | > 500 قطعة |
| مقاومة العزل: | > 5000 ميجا أوم | تزاوج كالبي: | MF108A/CXN3506 |
| إبراز: | 2 فتحات مصعد شاشة SMP,SMP ربط الكابل الإناث,SMP ربط RF تصل إلى 18GHz |
||
وصف المنتج:
تم تصميم موصلات الكابلات المحورية الفرعية من نوع SMP RF ذات التوصيل السريع لعمليات الترددات الراديوية عالية التردد حتى 40 جيجاهرتز. تتميز هذه السلسلة بهيكل مدمج للغاية وأداء تشغيلي مستقر، ويتم نشرها على نطاق واسع في الربط بين اللوحات للمعدات الإلكترونية وأنظمة الاتصالات واتصالات الأقمار الصناعية وأنظمة الرادار. يدعم تصميمها الموفر للمساحة تخطيطًا عالي الكثافة على لوحات الدوائر، مما يحسن بشكل كبير مساحة التركيب الإجمالية.
يتم تقديم ثلاثة تصميمات مميزة لمقابس ذكور موصلات SMP RF: قفل كامل، قفل محدود (شبه قفل / نصف قفل) وفوهة ملساء (نمط قفاز الملتقط). يمكنك اختيار النوع المناسب وفقًا لظروف عملك الفعلية.
يوفر طراز القفل الكامل أقوى قوة تثبيت ومقاومة ممتازة للاهتزاز والصدمات، مما يعمل بشكل مثالي لتوصيلات الكابلات والسيناريوهات التي يجب فيها ضمان استمرارية الإشارة.
يوازن متغير القفل المحدود بين قوة الاحتفاظ وعمر الخدمة. تم تطويره بناءً على هيكل الفوهة الملساء، ويتميز بالاقتران المتكرر طويل الأمد، وهو خيار رئيسي لتجميع لوحات الدوائر المطبوعة وتوصيلات الاقتران الأعمى.
يتميز طراز الفوهة الملساء بقوة إدخال واستخراج متسقة. يمكنه تعويض انحراف الموضع المحوري والقطري، لذا فهو الخيار الأفضل للتجميع الجماعي لموصلات SMP RF بين اللوحات ومشاريع الاقتران الأعمى واسعة النطاق.
|
الخصائص الكهربائية
|
||
|
المعاوقة
|
50 أوم
|
|
|
نطاق التردد
|
تيار مستمر ~ 40 جيجاهرتز
|
|
|
الجهد المقنن
|
170 فولت RMS
|
|
|
مقاومة الجهد للعوازل
|
500 فولت RMS
|
|
|
مقاومة العزل
|
أكبر من أو تساوي 5000 ميجا أوم
|
|
|
|
الموصل الخارجي
|
عادي أقل من أو يساوي 2.5 ميجا أوم
|
|
الموصل المركزي
|
عادي أقل من أو يساوي 6 ميجا أوم
|
|
|
نسبة الموجة المستقرة (VSWR)
|
أقل من أو يساوي 1.3
|
|
| نسبة الموجة المستقرة (VSWR) | تيار مستمر ~ 18 جيجاهرتز | 18 جيجاهرتز ~ 26.5 جيجاهرتز | 26.5 ~ 40 جيجاهرتز | |
| مستقيم | أقل من أو يساوي 1.25 | أقل من أو يساوي 1.3 | أقل من أو يساوي 1.4 | |
| زاوية قائمة | أقل من أو يساوي 1.3 | |||
| محول | أقل من أو يساوي 1.25 | أقل من أو يساوي 1.3 | أقل من أو يساوي 1.4 | |
| أخرى | أقل من أو يساوي 1.3 |
البعد الخارجي لموصل SMP RF جاك ذو شفة تثبيت كابل اقتران CXN3506 / MF108A، الطراز:SMP-KF506-35 حتى 18 جيجاهرتز
موصل SMP RF بزاوية قائمة لمرجعك:
طراز الكابل:CXN 3506
قطر الكابل الخارجي:2.3 ملم
لون الكابل:رمادي
التردد:حتى 18 جيجاهرتز
لدينا أيضًا موصل SMP RF مستقيم وزاوية قائمة، طراز SMP:SMP-K506 حتى 18 جيجاهرتز
طراز الكابل:CXN 3506 / MF108A
قطر الكابل الخارجي:2.3 ملم
لون الكابل:رمادي
لمزيد من المنتجات، يرجى الاتصال بنا بحرية للحصول على كتالوج موصلات SMP RF sales3@xa-elite.com.cn
التطبيقات:
Xi'an Elite Electronic هي شركة رائدة في تصنيع موصلات ومحولات الترددات الراديوية، ومكونات الميكروويف/الموجات، وتجميعات الكابلات، وتخدم في مجالات الطيران والفضاء والملاحة والأقمار الصناعية والرادار،الاتصالاتلأكثر من 23 عامًا.التخصيص:
خدمات تخصيص المنتجات لأطوال مختلفة من موصلات SMP RF متاحة:
اسم العلامة التجارية: ELT
الحد الأدنى لكمية الطلب: 200 قطعة
السعر: يعتمد على الكمية
يرجى إرسال الرسم أو التفاصيل إلينا وسنقوم بترتيب التقييم من قبل مهندسنا أو نوصي بنموذج بديل أو نقدم لك الحل الخاص بنا.
يمكننا أيضًا توفير التخصيص للموصلات مثل
SMA، SSMA، SMP، SSMP (SMPM)، CSMP (SMPS)، ASMP، N، TNC، TNCA، BMA، SBMA، 2.92 ملم، 2.4 ملم، 1.85 ملم، موصلات Micro D،أحمال RF،هوائيات، مرشحات، مقسمات الطاقة، مقرنات.التعبئة والشحن:
تعبئة موصلات SMP RF:
قطعة واحدة / كيس بلاستيكي صغير
10 قطع / كيس بلاستيكي أكبر
100 قطعة / صندوق كرتوني
يتم تعبئة موصلات SMP RF بشكل آمن في صندوق كرتوني صغير لضمان حمايتها أثناء الشحن. يتم تسمية الصندوق باسم المنتج والمواصفات لسهولة التعرف عليه.
للشحن، يتم وضع موصلات SMP RF في صندوق كرتوني. سنقوم بتزويد رقم التتبع بعد الشحن.
