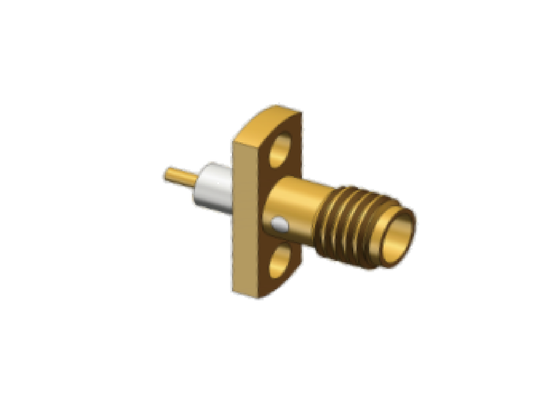

2-Hole لوحة جبل سبائك النحاس الإسكان طلاء الذهب Mini SMA جاك RF موصل محوري يصل إلى 18 جيجا هرتز
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل لوحة أنثى صغير SMA | نموذج: | SSMA-KFD178 |
|---|---|---|---|
| نطاق التردد: | 0.3 ميجا هرتز-18 جيجا هرتز | مقاومة: | 50Ω |
| دوف: | 750 فولت | مقاومة العزل: | ≥5000MΩ |
| قائد المركز: | سبائك النحاس، مطلية بالذهب | الموصل الخارجي: | سبائك النحاس، مطلية بالذهب |
| طريقة جبل: | حامل لوحة بفتحتين | العوازل: | بتف |
| إبراز: | موصل SMA مثبت على لوحة بفتحتين,موصل محوري RF مطلي بالذهب,مقبس SMA من سبائك النحاس 18 جيجا هرتز |
||
وصف المنتج:
يعد الموصل المحوري Mini SMA Series RF منتجًا مصغرًا لموصل SMA.
تعد الموصلات المحورية SSMA RF مشتقًا مصغرًا للغاية لواجهات SMA القياسية، وقد تم تصميمها لحل مشكلة محدودية المساحة في أنظمة الميكروويف عالية الكثافة. فهي تشغل 70% فقط من البعد الإجمالي لموصلات SMA التقليدية، وتوفر قدرة تخطيط لا مثيل لها لتوفير المساحة لوحدات ثنائي الفينيل متعدد الكلور المدمجة وتركيبات الاختبار الصغيرة.
تتميز بعامل شكل صغير جدًا، واستجابة واسعة النطاق للنطاق العريض، وتناسق كهربائي فائق وثبات ميكانيكي قوي، وتتميز سلسلة الموصلات الملولبة هذه بموثوقية رائعة على المدى الطويل في ظل الاهتزاز ودورة درجة الحرارة. من خلال اعتماد هيكل قفل ملولب 10-36UNF-2 دقيق مع مقاومة مميزة موحدة تبلغ 50 أوم، تدعم موصلات SSMA نقل الإشارة المستقر عبر التيار المستمر إلى 30 جيجا هرتز، وهو ما يتجاوز بكثير حد التردد العلوي الفعال لموصلات SMA العادية.
تم تصميم موصلات SSMA لتحقيق سلامة إشارة الموجات المليمترية عالية الدقة، وتحافظ على انخفاض VSWR للغاية والحد الأدنى من فقدان الإدخال عند عرض النطاق الترددي الكامل، مما يؤدي إلى القضاء على تشويه الإشارة وانحراف القياس الشائع مع واجهات SMA كبيرة الحجم عند 26.5 جيجا هرتز +. تم اعتماده على نطاق واسع عبر اتصالات الموجات الدقيقة المتطورة، ومعدات الاختبار والقياس الدقيقة، وإلكترونيات الطيران الفضائية، ورادار المصفوفة المرحلية، والأنظمة الإلكترونية ووحدات استشعار التردد اللاسلكي المدمجة، وهو بمثابة الحل الأمثل للترقية عندما لا تتمكن موصلات SMA القياسية من تلبية متطلبات التصغير والتردد العالي.
موصلات SSMA RF المحوريةأبعاد الواجهة:
البعد المخطط التفصيليمن 2 ثقب شفة جبل سبائك النحاس SSMA أنثى RF موصلات Microstrip المحورية: SSMA-KFD178 (الوحدة: مم)
فيما يتعلق بهذه السلسلة، لدينا بعض النماذج المماثلة مع غلاف من سبائك النحاس، ومبيت من الفولاذ المقاوم للصدأ، والنموذج بطول كامل مختلف، وطول مختلفسطح محدب عازل وأطوال مختلفة للدبابيس وOD 0.88 مم، 0.6 مم، 0.5 مم، 0.3 مم لتلبية احتياجات العملاء المتنوعة.
2 حفرة لوحة جبل سبائك النحاس البسيطة SMA أنثى RF اقناع موصلروبية مععزل السطح المحدب: سSMA-KFD178
نموذج آخر مماثل:
2 فتحة لوحة جبل الفولاذ المقاوم للصدأ Mini SMA Jack RF Coax Connectoروبية: سSMA-KFD211G وSSMA-KFD214G
التطبيقات:
شيان النخبة الالكترونية هيالشركة الرائدة في مجال حلول الربط البيني المنهجيتخدم بشكل رئيسي الفضاء والطيران والملاحة والرادار والاتصالات والقياس،إلكترونياتالحقول.
يستخدم فخرنا عالي الجودة أجود المواد والعمليات الصارمة لضمان المتانة والموثوقية في البيئات القاسية.
التعبئة والشحن:
التعبئة والتغليف:
يتم تعبئة الموصل المحوري SSMA أنثى RF ذو الفتحتين بعناية في الكرتون لضمان حمايته أثناء النقل.
شحن:
نقوم بشحن موصل SSMA المثبت على اللوحة باستخدام خدمة بريد سريع موثوقة لضمان التسليم الآمن والسريع لعملائنا. سيحصل العملاء على رقم التتبع. بعد الشحن.
