كوفار الهرميتيك الزيت المصفوفة الزجاج إلى المعادن الختم الموصلات الكرات الزجاجية دي سي ردود الفعل
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الزجاج إلى الأختام المعدنية المحكم | طلاء: | مطلي بالذهب |
|---|---|---|---|
| عائق: | 50Ω RF DC أو غيرها | شهادة: | بنفايات ISO-9001-2015 |
| دبوس: | العازب | المواد: | كوفار 4j29 |
| زجاج: | 7052،7070 | هيرميسيتي: | <1.01325 X 10E-08 std.cc/s |
| إبراز: | موصلات كهربائية محكمة الغلق,موصل صغير rf |
||

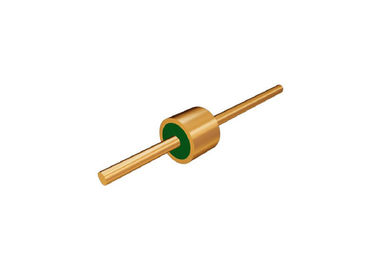

أجهزة التوصيل الحجرية الحجرية إلى الصمامات المعدنية
الزجاج الحجمي إلى الصمامات المعدنية RF / DC Feedthroughs /رؤوس متعددة الدبابيس/المرفقيطلق عليه أيضاًعازل زجاجيتستخدم بشكل رئيسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات والوحدات والمكونات ذات متطلبات الختم الغازي.إنهم أحد أهم المكونات في مكونات الختم.
يستخدم الزجاج ذو ثابت كهربائي منخفض وخسارة كهربائية منخفضة كمادة عازلة ودعم.سبيكة كوفارالذي تم تجميده تحت درجة حرارة عالية، والسطح مطلي بالذهب. موصل المركز لديه مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية، واللحام والتزاوج الخالعازلات الزجاجية صغيرة وخفيفة الوزن ومتجمدة وموثوقة للغاية وقد انتشرت على نطاق واسع في صناعات تصنيع الإلكترونيات في السنوات الأخيرة.كتالوج- الزجاج إلى المعادن الختم الهرماتي.pdf
المواصفات:
| اسم المنتج | الزجاج الحجري إلى الختام المعدني |
| عائق | DC أو غيرها |
| النوع | 1 دبوس |
| الصفوف | صف واحد |
| اللون | مغلفة بالذهب |
| مادة الغطاء والدبابيس | كوفار 4J29 |
|
مواد الزجاج
لون الزجاج
|
نوع 7050 أو 7070
أخضر أو أبيض
|
| نطاق التردد | NA |
| VSWR | NA |
| مقاومة الجهد | ≥ 300 فولت |
|
الهيرميكية معدل التسرب |
<1.01325 × 10-3با*سم3/s |
| مقاومة العزل | ≥2000MΩ للدبوس الواحد، ≥1000MΩ للدبوس المتعدد، |
| درجة حرارة العمل | -65°C~+260°C |
الخصائص:
-حجم صغير
-خفيف الوزن
-إنها مغلقة
-جودة مستقرةموثوقية عالية
- الموصل الداخلي: ربط الأسلاك الذهبية، لحام وطريقة التزاوج للاختيار
التطبيق:
مجموعة واسعة من التطبيقات من حزم الإلكترونيات، الإلكترونيات التدابير المضادة، الأقمار الصناعية، الصواريخ، الرادار وغيرها في العسكرية، والطيران والفضاء والسيارات. يمكن استخدامها مع SMA،منتجات الموجات المليمترية.
المزايا:
-مستوى عسكري مع 1.27um المصفوفة بالذهب
- صارمةمراقبة التسامح
-تصميم قياسي و مخصص للاختيار
- عاليةمنتجات وخدمات فعالة من حيث التكلفة
- مخزونات كبيرة للأحجام القياسية
- تسليم سريع للمنتجات المخصصة

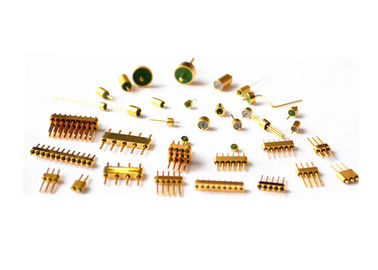

صورة مفصلة
قائمة المنتجات:
| النموذج | أ | ب | ج | د | د | الإنهاء | النموذج | أ | ب | ج | د | د | الإنهاء |
| جيه كيه 1515-038 | 1.5 | 1.5 | 5 | 0.4 | 1.5 | لحام | JK1614-0.5B-JH | 1.4 | 0.5 | 17.9 | 0.5 | 1.6 | الارتباط(ل) |
| جيه كيه 1615-038 | 1.5 | 1.9 | 8 | 0.4 | 1.6 | لحام | JK1615-0.5-1-JH | 1.5 | 2.5 | 9 | 0.5 | 1.6 | الارتباط(ل) |
| JK1515-0.38-2-JH | 1.5 | 0.5 | 4.5 | 0.4 | 1.5 | الارتباط 2 | JK2044-0.5-JH | 4.4 | 0.4 | 6.3 | 0.5 | 2 | الارتباط2 |
| جيه كيه 151616-04 | 1.6 | 14.2 | 30 | 0.4 | 1.6 | لحام | المواد المستخدمة في المنتجات | 1.6 | 0.6 | 4.5 | 0.5 | 2 | الارتباط2 |
| جيه كيه 1616-045 | 1.6 | 4 | 16 | 1.45 | 1.6 | لحام | JK1919-0.6-JH | 1.9 | 1.9 | 7.9 | 0.6 | 1.9 | الارتباط2 |
| جيه كيه 2020-045 | 2 | 4 | 10 | 0.45 | 2 | لحام | جيه كيه 1919-06 | 1.9 | 1.9 | 7.9 | 0.6 | 1.9 | لحام |
| ج.ك.1616-0.45-1 | 1.6 | 14.2 | 30 | 0.45 | 1.6 | لحام | جيه كيه 2040-06 | 4 | 1 | 6 | 0.6 | 2 | لحام |
| ج.ك.1614-0.45-2 | 1.4 | 5 | 11.4 | 0.45 | 1.6 | لحام | JK2040-0.6-1-JH | 4 | 1.5 | 10 | 0.6 | 2 |
الارتباط نهاية اليمين |
| الـ JK2020-0.45-2 | 2 | 3 | 6.3 | 0.45 | 2 | لحام | جيه كيه 2016-07 | 1.6 | 15.1 | 17 | 0.7 | 2 | لحام |
| ج.ك.1616-0.45-3 | 1.6 | 1.05 | 4.65 | 0.45 | 1.6 | لحام | ما يلي: | 1.6 | 5 | 11.6 | 0.7 | 2 | لحام |
| جيه كيه 2016-05 | 1.6 | 5.8 | 12 | 0.5 | 2 | لحام | ما يلي: | 1.6 | 1.5 | 7.1 | 0.7 | 2 | لحام |
| جيه كيه 1616-05 | 1.6 | 14.2 | 30 | 0.5 | 1.6 | لحام | ما يلي: | 1.6 | 0.3 | 20 | 0.7 | 2 | لحام |
| جيه كيه 1619-05 | 1.9 | 2 | 5.1 | 0.5 | 1.6 | لحام | الـ JK2016-0.7D | 1.6 | 4 | 9.6 | 0.7 | 2 | لحام |
| جيه كيه 2018-05 | 1.8 | 7.2 | 11.5 | 0.5 | 2 | لحام | المواد الكيميائية المستخدمة | 1.6 | 1.5 | 4.6 | 0.7 | 2 | لحام |
| جيه كيه 2030-05 | 3 | 2 | 10 | 0.5 | 2 | لحام | جيه كيه 1818-07 | 1.8 | 0.4 | 22.2 | 0.7 | 1.8 | لحام |
| ما يلي: | 1.8 | 1.5 | 9.5 | 0.5 | 2 | لحام | جيه كيه 2035-07 | 3.5 | 3 | 13 | 0.7 | 2 | لحام |
| JK1614-0.5A | 1.4 | 4 | 9 | 0.5 | 1.6 | لحام | جيه كيه 2017-07 | 1.7 | 3 | 9.7 | 0.7 | 2 | لحام |
| JK1615-0.5-JH | 1.5 | 0.5 | 7 | 0.5 | 1.6 | الارتباط2 | ج.ك.2016-0.7-1 | 1.6 | 1.5 | 7.6 | 0.7 | 2 | لحام |
| JK1619-0.5-1-JH | 1.9 | 3 | 8.7 | 0.5 | 1.6 | الارتباط2 | الـ JK2016-0.7-2 | 1.6 | 1.5 | 6.3 | 0.7 | 2 | الارتباطR |
| JK1619-0.5-2-JH | 1.9 | 4.6 | 10.3 | 0.5 | 1.6 | الارتباط2 | JK2016-0.7F-JH | 1.6 | 5 | 9.1 | 0.7 | 2 | الارتباط(ل) |
| المواد المستخدمة في المنتجات | 1.6 | 5.8 | 12 | 0.5 | 2 | الارتباط2 | JK2035-0.7-1-JH | 3.5 | 3 | 22 | 0.7 | 2 | لحام |
| ما يلي: | 1.6 | 1.5 | 7.1 | 0.7 | 2 | الارتباط(ل) | الـ JK2015-0.8-JH | 1.5 | 3 | 6.5 | 0.8 | 2 | الارتباط 2 |
| جيه كيه 2020-075 | 2 | 4 | 12 | 0.75 | 2 | لحام | جيه كيه 2530-09 | 3 | 1.8 | 6.6 | 0.9 | 2.5 | لحام |
| جيه كيه 2516-08 | 1.6 | 1.5 | 10 | 0.8 | 2.5 | لحام | جيه كيه 2816-10 | 1.6 | 2 | 6.6 | 1 | 2.8 | لحام |
| جيه كيه 2540-08 | 4 | 4 | 10 | 0.8 | 2.5 | لحام | JK2816-1.0-2-JH | 1.6 | 4.9 | 10.3 | 1 | 2.8 | الارتباط 2 |
| جيه كيه 3218-08 | 1.8 | 20 | 51.8 | 0.8 | 3.2 | لحام | ج.ك.3218-1 | 1.8 | 15 | 27 | 1 | 3.2 | لحام |
| جيه كيه 2518-08 | 1.8 | 5 | 12.8 | 0.8 | 2.5 | لحام | جيه كيه 3015-13 | 1.5 | 3 | 10.5 | 1.3 | 3 | لحام |
| جيه كيه 2015-08 | 1.5 | 3 | 6.5 | 0.8 | 2 | لحام | ج.ك.3015-1.3-1 | 1.5 | 6.1 | 10.2 | 1.3 | 3 | لحام |
| ما يلي: | 1.5 | 3 | 10.5 | 0.8 | 2 | لحام | جيه كيه 3430-14 | 3 | 4.5 | 10.5 | 1.4 | 3.4 | لحام |
| جيه كيه 2520-08 | 2 | 4 | 14 | 0.8 | 2.5 | لحام | JK3916 | 1.6 | 2 | 6.6 | 2 | 3.9 | لحام |
|
B.2=ربط كلا الطرفين B.L. = ربط الطرف الأيسر B.R. = الارتباط في الطرف الأيمن |
|||||||||||||
ملاحظة:
لدينا أكثر من 100,000 نوع منمصابيح الختم الزجاجية الحجرية إلى المعدنية,إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
