موصلات مانعة للتسرب من الزجاج المحكم بالقطع المستقيم 50 أوم RF Feedthroughs JM3020G
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | من الزجاج إلى الأختام المعدنية | تصفيح: | مطلي بالذهب |
|---|---|---|---|
| مقاومة: | 50Ω RF | شهادة: | ROHS ISO-9001-2015 |
| دبوس: | أعزب | مادة: | كوفار 4J29 |
| زجاج: | 7052،7070 | الشرعة: | <1.01325 x 10e-08 std.cc/s |
| إبراز: | موصلات مانعة للتسرب من الزجاج المحكم,موصلات تغذية RF بمقاومة 50 أوم,أختام زجاجية معدنية مقطوعة بشكل مستقيم |
||
موصلات مانعة للتسرب من الزجاج إلى المعدن مقطوعة بشكل مستقيم 50 أوم RF Feedthroughs
أختام زجاجية إلى معدنية مانعة للتسرب RF/DC Feedthroughs / رؤوس متعددة الدبابيس /موصل يُطلق عليه أيضًا عازل زجاجي. تُستخدم بشكل أساسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات، والوحدات والمكونات التي تتطلب إحكامًا للغاز. وهي من أهم المكونات في المكونات المانعة للتسرب.
يُستخدم الزجاج ذو الثابت العازل المنخفض والخسارة العازلة المنخفضة كمادة عازلة وداعمة. الغلاف والموصل مصنوعان منسبائك كوفار التي تم تلبيدها تحت درجة حرارة عالية، والسطح مطلي بالذهب. الموصل المركزي له مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية واللحام والتزاوج وما إلى ذلك.العوازل الزجاجية صغيرة وخفيفة الوزن ومحكمة الغلق وموثوقة للغاية وقد انتشرت على نطاق واسع في صناعات الإلكترونيات في السنوات الأخيرة.
المواصفات:
| اسم المنتج | أختام زجاجية إلى معدنية مانعة للتسرب |
| المعاوقة | 50 أوم RF |
| النوع | دبوس واحد |
| الصفوف | صف واحد |
| اللون | مطلي بالذهب |
| مادة الغلاف والدبوس | كوفار 4J29 |
|
مادة الزجاج
لون الزجاج
|
نوع 7052 أو 7070
أخضر أو أبيض
|
| نطاق التردد | تيار مستمر ~ 50 جيجاهرتز |
| نسبة الموجة الواقفة | ≤ 1.2 |
| جهد التحمل | ≥ 300 فولت |
|
الإحكام معدل التسرب |
< 1.01325 × 10-3 با*سم مكعب3/ثانية |
| مقاومة العزل | ≥ 2000 ميجا أوم للدبوس الواحد، ≥ 1000 ميجا أوم للرؤوس متعددة الدبابيس، |
| درجة حرارة التشغيل | -65 درجة مئوية ~ +260 درجة مئوية |
الميزات:
-حجم صغير
-خفيف الوزن
-مانع للتسرب
-جودة مستقرة وموثوقية عالية
-الموصل الداخلي: خيارات ربط الأسلاك الذهبية واللحام والتزاوج
التطبيق:
نطاق واسع من التطبيقات لحزم الإلكترونيات والأقمار الصناعية والرادارات وغيرها في مجال الطيران والفضاء والسيارات. يمكن استخدامه مع منتجات SMA وموجات المليمتر.
المزايا:
-طلاء ذهبي 1.27 ميكرومتر
-تحكم صارم في التفاوتات
-تصميم قياسي ومخصص للاختيار.
-منتجات وخدمات عاليةفعالة من حيث التكلفة
-مخزون كبير للأحجام القياسية
-تسليم سريع للمنتجات المخصصة

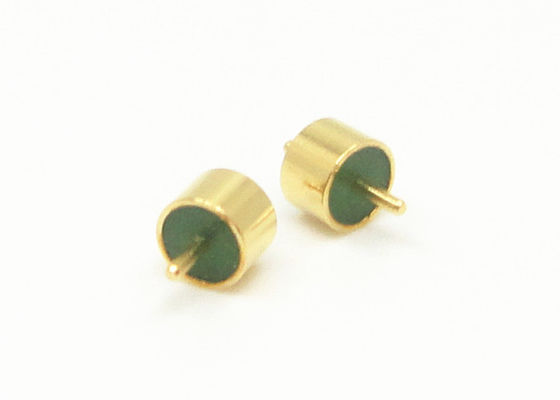

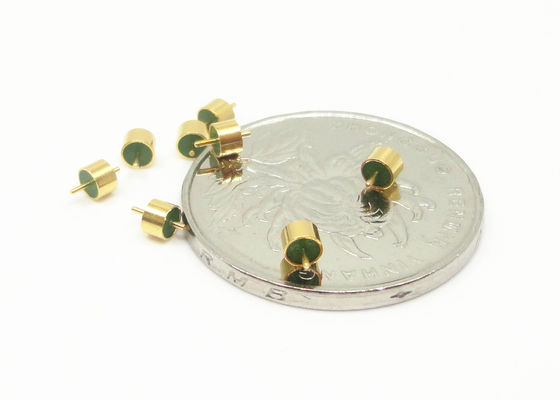

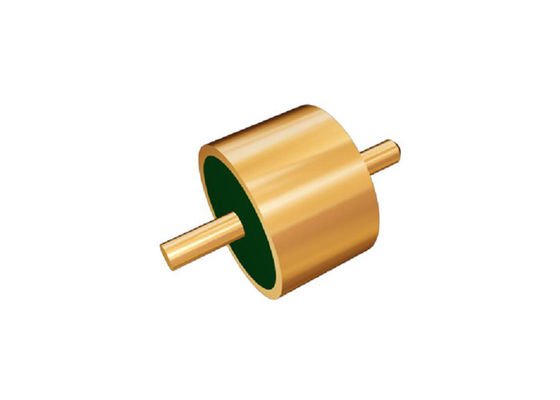

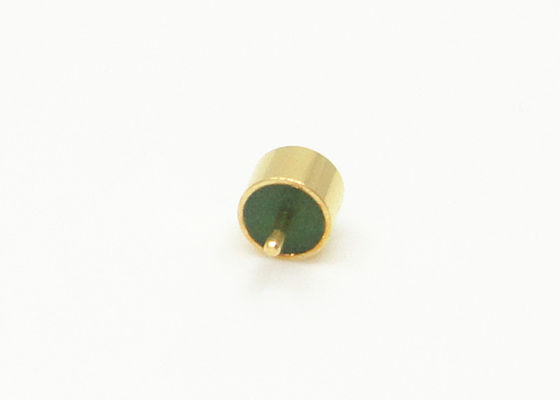

صورة مفصلة
قائمة المنتجات: كتالوج-أختام زجاجية إلى معدنية مانعة للتسرب.pdf
| 50 أوم RF دبوس واحد سلسلة JM | خيارات اللحام والتزاوج والربط |
| 50 أوم RF دبوس واحد سلسلة JM القياسية | خيارات اللحام والتزاوج والربط |
| 50 أوم RF دبوس واحد سلسلة JM غير القياسية | خيارات اللحام والتزاوج والربط |
| تيار مستمر دبوس واحد سلسلة JK | خيارات اللحام والربط |
| تيار مستمر دبوس واحد سلسلة JK القياسية | خيارات اللحام والربط |
| تيار مستمر دبوس واحد سلسلة JK غير القياسية | خيارات اللحام وربط رأس المسمار |
|
رأس متعدد الدبابيس سلسلة JMC
|
1-9 دبابيس مع 1-3 صفوف للاختيار |
| أبعاد مخصصة |
نطاق واسع |
ملاحظة:
لدينا أكثر من 100,000 نوع منموصلات مانعة للتسرب من الزجاج إلى المعدن،إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلك.
