إعادة التغذية الراديوية الحجرية الزجاجية إلى المعادن
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | من الزجاج إلى الأختام المعدنية | تصفيح: | مطلي بالذهب |
|---|---|---|---|
| مقاومة: | 50Ω RF | شهادة: | ROHS ISO-9001-2015 |
| دبوس: | أعزب | مادة: | كوفار 4J29 |
| زجاج: | 7052،7070 | الشرعة: | <1.01325 x 10e-08 std.cc/s |
| إبراز: | موصلات تغذية RF محكمة الغلق,موصلات دبابيس مثقوبة مانعة للتسرب من الزجاج إلى المعدن,موصلات تغذية RF JM5525,Glass to metal seal pierced pin connectors,JM5525 RF feedthrough connectors |
||

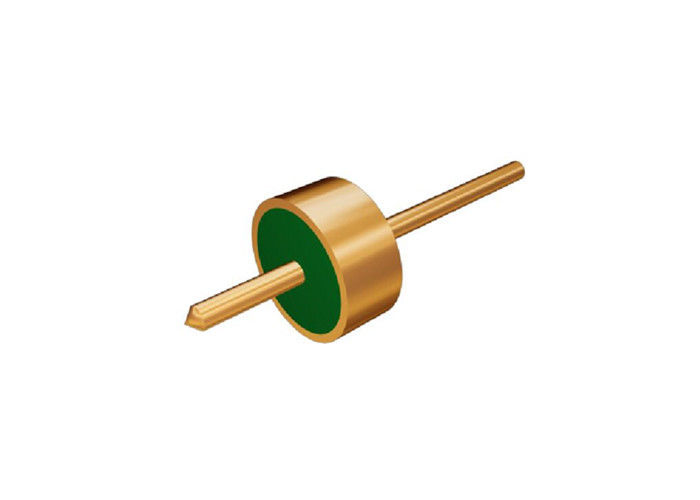

موصلات تغذية RF محكمة الغلق زجاجية معدنية دبابيس مثقوبة
أختام زجاجية معدنية محكمة الغلق تغذية RF/DC /رؤوس متعددة الدبابيس /موصل يسمى أيضًا عازل زجاجي. تُستخدم بشكل أساسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات، والوحدات والمكونات التي تتطلب إحكامًا غازيًا. وهي من أهم المكونات في مكونات الإحكام.
يُستخدم الزجاج ذو الثابت العازل المنخفض والخسارة العازلة المنخفضة كمادة عازلة وداعمة. الغلاف والموصل مصنوعان من سبائك كوفار التي تم تلبيدها تحت درجة حرارة عالية، والسطح مطلي بالذهب. الموصل المركزي له مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية واللحام والتزاوج وما إلى ذلك. العوازل الزجاجية صغيرة وخفيفة الوزن ومحكمة الغلق وعالية الموثوقية وقد انتشرت على نطاق واسع في صناعات الإلكترونيات في السنوات الأخيرة.
المواصفات:
| اسم المنتج | أختام زجاجية معدنية محكمة الغلق |
| المعاوقة | 50Ω RF |
| النوع | دبوس واحد |
| صفوف | صف واحد |
| اللون | مطلي بالذهب |
| مادة الغلاف والدبوس | كوفار 4J29 |
|
مادة الزجاج
لون الزجاج
|
7050 أو 7070
أخضر أو أبيض
|
| نطاق التردد | DC~50 GHz |
| VSWR | ≤1.2 |
| جهد التحمل | ≥300V |
|
الإحكام معدل التسرب |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومة العزل | ≥2000MΩ للدبوس الواحد، ≥1000MΩ للرؤوس متعددة الدبابيس، |
| درجة حرارة التشغيل | -65℃~+260℃ |
كتالوج-أختام زجاجية معدنية محكمة الغلق.pdf
الميزات:
-حجم صغير
-خفيف الوزن
-محكم الغلق
-جودة مستقرة و موثوقية عالية
-الموصل الداخلي: ربط الأسلاك الذهبية، اللحام، وطريقة التزاوج للاختيار
التطبيق:
نطاق واسع من التطبيقات لحزم الإلكترونيات، الأقمار الصناعية، الرادار وغيرها في مجالات الطيران والفضاء والسيارات. يمكن استخدامه مع منتجات SMA وموجات المليمتر.
المزايا:
-طلاء ذهبي 1.27 ميكرومتر
-صارم التحكم في التفاوت
-تصميم قياسي ومخصص للاختيار.
-منتجات وخدمات عالية فعالة من حيث التكلفة
-مخزون كبير للأحجام القياسية
-تسليم سريع للمنتجات المخصصة

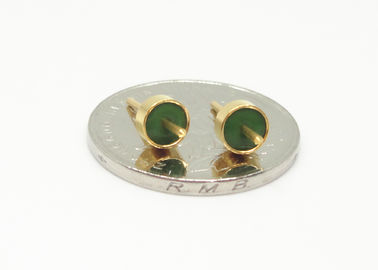

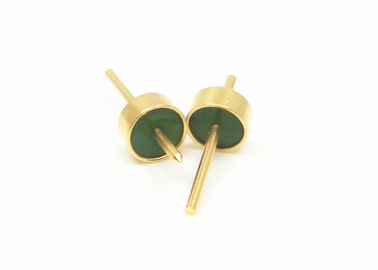

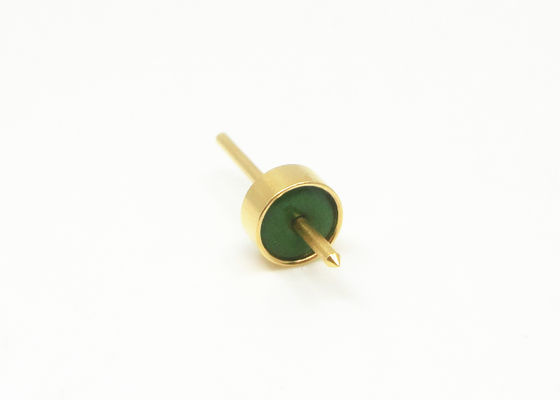

صورة مفصلة
قائمة المنتجات:
| 50Ω RF دبوس واحد سلسلة JM | اختيار اللحام والتزاوج والربط |
| 50Ω RF دبوس واحد سلسلة JM القياسية | اختيار اللحام والتزاوج والربط |
| 50Ω RF دبوس واحد سلسلة JM غير القياسية | اختيار اللحام والتزاوج والربط |
| DC دبوس واحد سلسلة JK | اختيار اللحام والربط |
| DC دبوس واحد سلسلة JK القياسية | اختيار اللحام والربط |
| DC دبوس واحد سلسلة JK غير القياسية | اختيار اللحام وربط رأس المسمار |
|
رأس متعدد الدبابيس سلسلة JMC
|
1-9 دبابيس مع 1-3 صفوف للاختيار |
| أبعاد مخصصة |
نطاق واسع |
ملاحظة:
لدينا أكثر من 100,000 نوع من موصلات محكمة الغلق زجاجية معدنية، إذا لم يتم العثور على الموصل الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
