تفاصيل المنتج:
شروط الدفع والشحن:
|
| التصويت الحالي: | 3A | بصق: | سبيكة الألومنيوم |
|---|---|---|---|
| تباعد الاتصال: | 0.05 بوصة / 1.27 ملم | منطقة القسم: | 0.1-0.15 ملم² |
| المعيار: | ميل-DTL-83513 | نوع الاتصال: | دبوس تويست صغير، طلاء ذهبي |
| اسم المنتج: | J30J، ميركو-D، D-sub، MDM | طول السلك: | 300 ملم |
| نطاق الحرارة: | -55～+125 درجة مئوية | ||
| إبراز: | موصل d الصغير,موصل دقيق مستطيل |
||

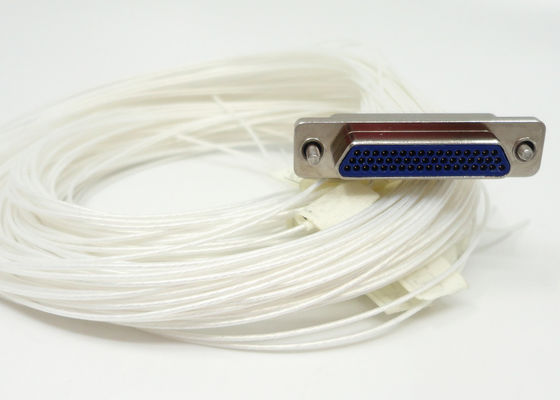

سلسلة J30J الذكور وصلة مائكرو مستطيلة 51 دبوس رابط مع الكابلات
وصف المنتج:
هذا السلسلة المنتج يعادل المنتجات الأمريكية MDM سلسلة، وما إلى ذلك، والقشرة هي سبيكة الألومنيوم، مساحة الاتصال هو 1.27mm، وتطبيق على منطقة قطاع سلك الأساس هو 0.1-0.15mm مربع.أداء هذا المنتج يتوافق مع GJB2446A (المواصفات العامة للموصولات الكهربائية المستطيلة ذات القشرة المستقطبة المصغرة)،إنه يعادلالـ MIL-DTL-83513، يتم تقسيمها إلى عادي ((القشرة) و تحسين ((القشرة). مع مساحة تثبيت صغيرة ، خفيفة الوزن ، وصلة موثوقة ، الدرع الكهرومغناطيسي الممتاز ، مقاومة جيدة لزلزال ، الخيستخدم على نطاق واسع في مساحة صغيرة المطلوبة المعدات الإلكترونية والأجهزة.
الخصائص:
* تعادل المنتجات الأمريكية من سلسلة MDM، الخ
* القذيفة هي سبيكة الألومنيوم، مساحة الاتصال هي 1.27mm، وتطبيق على سلك منطقة قسم قلب هو 0.1-0.15mm مربع.
* تتوافق مع MIL-DTL-83513 ، يتم تقسيمها إلى الشكل العام (شيل) والشكل المحسن (شيل).
*السلسلة من تسعة منتجات،15,21,25,31,37,51,66، 100 قلب.
* المنتج يستخدم دبوس التواء مطلي بالذهب، اتصال كثافة عالية.
* مع مساحة تثبيت صغيرة، وخفيفة الوزن، وصلة موثوقة، وبرنامج الكهرومغناطيسي الممتاز، مقاومة جيدة للزلازل، الخ
* تستخدم على نطاق واسع في مساحة صغيرة تتطلب معدات وأجهزة إلكترونية.
خارجيةالبعد:
| رقم الطراز | أ | ب | ج |
| J30J-9TJ | 19.6 | 14.35 | 7.6 |
| J30J-15TJ | 23.5 | 18.2 | 7.6 |
| J30J-21TJ | 27.4 | 22 | 7.6 |
| J30J-25TJ | 29.8 | 24.5 | 7.6 |
| J30J-21TJ | 33.6 | 28.3 | 7.6 |
| J30J-37TJ | 37.4 | 32.2 | 7.6 |
| J30J-51TJ | 36.3 | 30.86 | 8.7 |
| J30J-100TJ | 54.8 | 45.72 | 9.7 |
المواصفات:
الجهد القياسي: 300 فولت
تصنيف التيار الحالي: 3A
المقاومة العازلة: ≥ 5000 MΩ
الجهد الكهربائي المقاوم: 800 فولت
المدى الطويل: 500 دورة
درجة حرارة البيئة: -55°C ~ + 125°C
الاهتزاز: 10Hz~ 2000Hz 196m/S2
التسارع الإجمالي RMS: 23.1G
تأثير: 735m/S2
الخصائص الميكانيكية:
الاهتزاز: 10-2000 هرتز، 196 متر/ثانية
الصدمة: 735 م/ث2 11 ميس
--المتانة: 500 مرة
خصائص البيئة:
درجة حرارة البيئة: -55°C إلى +125°C
الرطوبة النسبية: 92-98% عند 40±2°C
التطبيقات:
* الطائرات، الرادارات
* الصواريخ وأنظمة التوجيه
* أنظمة الاتصالات
* أنظمة الملاحة
* مراكز البحث
لماذا تختارنا ؟
1المصانع تغطي 35000 متر مربع مع أكثر من 500 موظف.
2، 12+ خطوط إنتاج، 2 مختبرات مجهزة بـ 500+ مجموعة من أجهزة الاختبار والأدوات التجريبية.
3تشمل على سبيل المثال لا الحصر نظام الكشف عن الأشعة السينية، محللات شبكة المتجهات 110 GHz، نظام قياس سمك الأشعة السينية، غرفة درجة الحرارة والرطوبة، اختبار مقاومة العزل،اختبار الـ Hi-potاختبار المقاومة المنخفضة المترددة ونظام قياس أبعاد الصورة، الخ.
ملاحظة:
يمكننا توفير أكثر من 1000 نوع من Miro-Dسلسلة J30Jإذا لم يكن مطابقًا لطلبك، يرجى الاتصال بنا.
