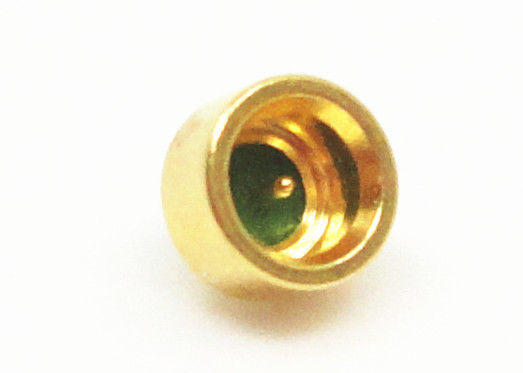

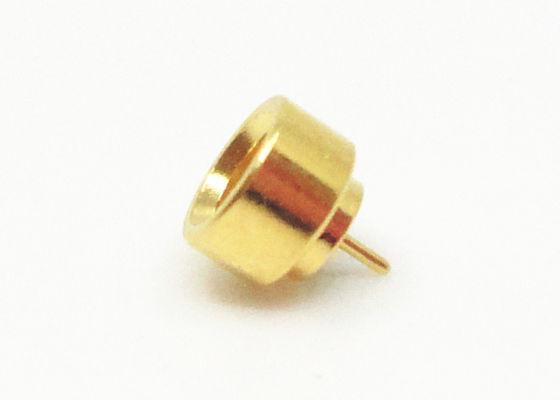

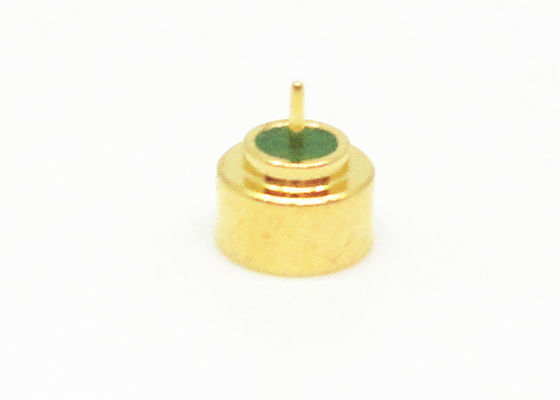

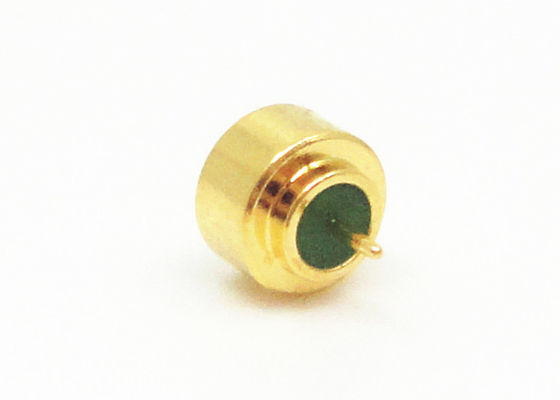

ختم محكم موصل RF SMPM ذكر موصل متحد المحور SSMP مقاومة 50 أوم مع شطف Microstrip
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| عمق الاشتباك: | 1.4 | جنس: | ذكر |
|---|---|---|---|
| مادة: | النحاس والطلاء بالذهب | تصفيح: | مطلي بالذهب |
| معاوقة: | 50Ω | نطاق الترددات: | DC ~ 50 جيجا هرتز |
| قطر الغرفة: | φ2.2 | واجهه المستخدم: | Detent كامل |
| إبراز: | ختم محكم موصل RF SMPM,موصل متحد المحور SSMP مقاومة 50 أوم,موصل SMPM بشطف Microstrip |
||
مانع تسرب ذكري موصل RF SMPM متحد المحور SSMP موصل 50 أوم مقاومة مع شطف ميكروستريب
SMPM هو موصل RF متحد المحور صغير يعمل بالدفع، يتميز بحجمه الصغير (مقارنة بـ Mini SMP)، وخفة وزنه، وعرض نطاق ترددي واسع، وما إلى ذلك. وهو قابل للتطبيق على الاستخدام المزدوج للموصلات من لوحة إلى لوحة في حالة التركيب المكثف المعياري. يحتوي القابس على شكلين للواجهة، وهما: مخلب كامل وفتحة مسمار غير ملولبة.
واجهة SMPM هي واجهة مصغرة للغاية بنطاق تردد من DC إلى 50 جيجاهرتز. تُستخدم بشكل شائع في الوحدات متحد المحور المصغرة عالية التردد وتتوفر في كل من أنماط التزاوج بالدفع والكبس.
توفر أنظمة التزاوج ذات القفل الكامل والتجويف الأملس مستويات مختلفة من قوى الاشتباك/الفصل. تعالج هذه العائلة من الموصلات احتياجات التصميم ذات الحزمة الصغيرة؛ يمكن استخدامها كموصل عالي التدريع لتطبيقات معدل البيانات العالي أو في نظام من لوحة إلى لوحة باستخدام محول طائر عائم. يوفر هذا الطائر العائم رابطًا بين الأزواج المتزاوجة لتعويض عدم المحاذاة الشعاعية والمحورية.
المواصفات
| الخصائص الكهربائية | |||||
| المقاومة | 50 أوم | ||||
| نطاق التردد | DC~50 جيجاهرتز | ||||
| الجهد المقنن | 170 فولت RMS* | ||||
| مقاومة الجهد العازل | 500 فولت RMS* | ||||
| مقاومة العزل | ≥2000 ميجا أوم | ||||
| مقاومة الموصل المركزي | الموصل الخارجي | ≤5 ميجا أوم | |||
| الموصل المركزي | ≤30 ميجا أوم | ||||
| DC~18 جيجاهرتز | 18~26.5 جيجاهرتز | 26.5~40 جيجاهرتز | 40~50 جيجاهرتز | ||
| نسبة الموجة المستقرة | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| خصائص المواد والميكانيكية | |||||
| الموصل المركزي | ذكر | كوفار، مطلي بالذهب | |||
| موصل مرن | برونز البيريليوم مطلي بالذهب | ||||
| الغلاف والأجزاء المعدنية الأخرى |
كوفار مطلي بالذهب |
||||
| العوازل | تلبيد زجاجي | ||||
| معدل تسرب المنتج المحكم | ≤1.01325×10-3 باسكال·سم3/ثانية | ||||
الميزات
الميزات والفوائد
حجم حزمة صغير
أنماط تزاوج بالدفع والكبس لتركيب سريع
تصاميم متاحة لتكوينات من لوحة إلى لوحة ومن كابل إلى لوحة
| رقم الموديل | طول (مم) | نوع الواجهة | ملاحظة |
| SMP(M)-JHD | 1.3 | قفل كامل، محكم الإغلاق | عمق الواجهة 1.4 مم |
| SMP(M)-JHD-S | تجاويف ملساء | عمق الواجهة 1.4 مم | |
| SMP(M)-JHD3 | قفل كامل، محكم الإغلاق | عمق الواجهة 1.4 مم | |
| SMP(M)-JHD50 | قفل كامل، محكم الإغلاق | عمق الواجهة 1.4 مم | |
| SMP(M)-JHD41-S | تجاويف ملساء | عمق الواجهة 1.4 مم | |
| SMP(M)-JHD57-S | تجاويف ملساء | عمق الواجهة 1.4 مم |
التطبيق:
هوائيات
نطاق عريض
لاسلكي
أدوات قياس
طبي
الحوسبة الكمومية
كتالوج المنتجات:
| محول RF |
| محول موجي إلى متحد المحور |
| أختام محكمة من الزجاج إلى المعدن |
| موصل سلسلة J30J |
| وصلات دوارة للميكروويف |
| تجميعات كابلات RF |
| موصل RF SMA/SSMA |
| موصل RF SMP/SSMP |
| موصل RF MCX/MMCX |
| موصل RF TNC |
| موصل RF من النوع N |
| موصل RF BNC موصلات الموجة المليمترية (2.4 مم، 2.92 مم) |
ملاحظة:
لدينا أكثر من 10,000 نوع من موصل SMPM ، إذا لم يتم العثور على الموصل الذي تستخدمه، يرجى الاتصال بنا بتفاصيلكتفاصيل.
