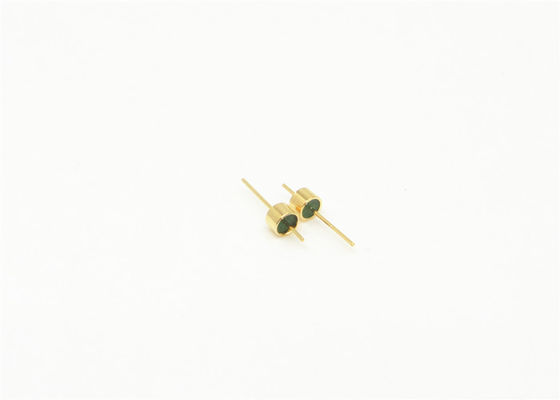

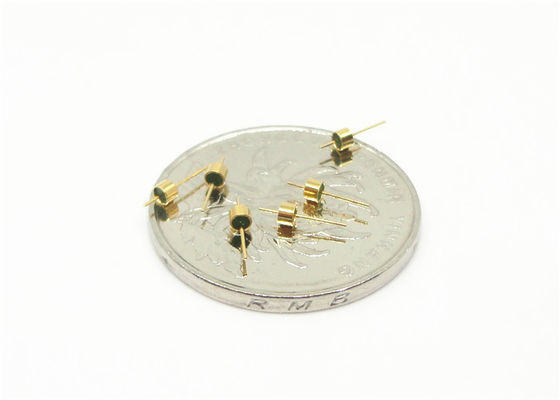

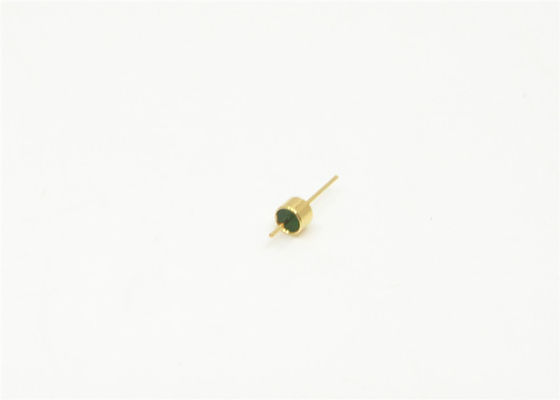

50 أوم Single Pin Connector Glass To Metal Seal Feedthrough خفيف الوزن الحجم الصغير JM2014
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | من الزجاج إلى الأختام المعدنية | تصفيح: | مطلي بالذهب |
|---|---|---|---|
| مقاومة: | آخر | شهادة: | الصينية |
| دبوس: | أعزب | مادة: | كوفار 4J29 |
| زجاج: | 7052،7070 ، DM308 | الشرعة: | <1.01325 x 10e-08 std.cc/s |
| إبراز: | 50 أوم وصلة عقدة واحدة,الزجاج إلى الصمامات المعدنية,رابط خفيف الحجم |
||
موصلات RF ذات ختم زجاجي معدني 50 أوم محكمة الغلق
أختام زجاجية معدنية محكمة الغلق RF/DC / رؤوس متعددة الدبابيس /موصل يُطلق عليه أيضًا عازل زجاجي. تُستخدم بشكل أساسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات، والوحدات والمكونات التي تتطلب إحكامًا للغاز. وهي من أهم المكونات في مكونات الإحكام.
يُستخدم الزجاج ذو الثابت العازل المنخفض وفقدان العزل المنخفض كمادة عازلة وداعمة. الغلاف والموصل مصنوعان من سبائك كوفار التي تم تلبيدها تحت درجة حرارة عالية، والسطح مطلي بالذهب. الموصل المركزي له مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية، واللحام، والتزاوج، إلخ. العوازل الزجاجية صغيرة وخفيفة الوزن ومحكمة الغلق وعالية الموثوقية وقد انتشرت على نطاق واسع في صناعات الإلكترونيات في السنوات الأخيرة.
المواصفات:
| اسم المنتج | أختام زجاجية معدنية محكمة الغلق |
| المعاوقة | 50 أوم RF |
| النوع | دبوس واحد |
| الصفوف | صف واحد |
| اللون | مطلي بالذهب |
| مادة الغلاف والدبوس | كوفار 4J29 |
|
مادة الزجاج
لون الزجاج
|
نوع 7052 أو 7070 أو DM308
أخضر أو أبيض
|
| نطاق التردد | DC~50 جيجاهرتز |
| VSWR | ≤1.2 |
| جهد التحمل | ≥300 فولت |
|
الإحكام معدل التسرب |
< 1.01325 × 10-3 با*سم3/ثانية |
| مقاومة العزل | ≥2000 ميجا أوم للدبوس الواحد، ≥1000 ميجا أوم للدبابيس المتعددة، |
| درجة حرارة التشغيل | -65 درجة مئوية ~ +260 درجة مئوية |
الميزات:
-حجم صغير
-خفيف الوزن
-محكم الغلق
-جودة مستقرة وموثوقية عالية
-الموصل الداخلي: خيارات ربط الأسلاك الذهبية، اللحام، وطرق التزاوج
التطبيق:
نطاق واسع من التطبيقات لحزم الإلكترونيات، والأقمار الصناعية، والرادارات وغيرها في مجالات الطيران والفضاء والسيارات. يمكن استخدامه مع منتجات SMA والموجات المليمترية.
المزايا:
-مطلي بالذهب 1.27 ميكرومتر
-تحكم صارم في التفاوتات
-تصميم قياسي ومخصص للاختيار.
-منتجات وخدمات عاليةفعالة من حيث التكلفة
-مخزون كبير للأحجام القياسية
-تسليم سريع للمنتجات المخصصة
صورة مفصلة
الوحدة (مم)
المنتج :
| الموديل | أ | ب | ج | د | د | ملاحظة | |||||||
| JM2014 | 1.4 | 1.9 | 8 | 0.3 | 2 | M/S | |||||||
|
M/S=صناعة / لحام ملاحظة: الحجم الموضح أعلاه في الجدول هو جزء صغير فقط من هذا RF دبوس واحد أختام زجاجية معدنية محكمة الغلق. إذا كنت بحاجة إلى وثائق، أو منتجات مماثلة، متوافقة، أو بديلة، يرجى الاتصال بنا. |
|||||||||||||
كتالوج-أختام زجاجية معدنية محكمة الغلق.pdf
نبذة عن الشركة:
شركة شيان إليت للإلكترونيات المحدودة
تأسست في أغسطس 2003، إليت للإلكترونيات هي شركة مصنعة ومصدرة موثوقة لـ موصلات RF الكهربائية، ومحولات RF، وتجميعات الكابلات، والموجات، ومفاصل الدوران الميكروويف متعددة القنوات، إلخ. تُستخدم هذه الموصلات الكهربائية البينية RF على نطاق واسع في الطيران والفضاء والملاحة والاتصالات والهوائيات وغيرها من الأنظمة الكهربائية الهامة.
نحن مورد مكونات لـ مركبة الفضاء الصينية شنتشو تسعة والعديد من المشاريع الوطنية الأخرى عالية التقنية. لدينا أكثر من 17 عامًا من الخبرة في تصميم وتصنيع المكونات البينية التجارية.
فئات المنتجات:
1. موصلات RF، محولات (DC إلى 110 جيجاهرتز)
2. تجميعات كابلات RF والموجات
3. محولات الموجات إلى محورية
4. موصلات مدمجة (RF و DC)
5. موصلات مستطيلة دقيقة (J30J، Micro D-sub، MDM)
6. أختام زجاجية معدنية محكمة الغلق، رؤوس، ممرات (RF و DC)
7. منتجات ODM
العينات متاحة. يرجى الاتصال بنا لمزيد من التفاصيل.
نرحب بالعملاء الجدد والقدامى من جميع أنحاء العالم للاتصال بنا لإقامة علاقات تجارية مستقبلية وتحقيق النجاح المتبادل!
