تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | موصل SSMP | جنس: | أنثى |
|---|---|---|---|
| مواد: | نحاس | تصفيح: | مطلي بالذهب / مطلي بالنيكل |
| معاوقة: | 50Ω | نطاق الترددات: | DC ~ 50 جيجا هرتز |
| الفولطية: | 170VRMS * | مقاومة العزل: | ≥ 2000MΩ |
| تسليط الضوء: | كابل SMPM RF موصل,موصل SMP RA صغير,موصل RF أنثى SMPM |
||
موصل SSMP 50 معاوقة ، تكوين أعمى.سلسلة SMP هي واحدة من الموصلات الصغيرة التي تكون أصغر من SMP.نطاق التردد يصل إلى 50 جيجا هرتز.يتم استخدامه بشكل شائع في الوحدات المحورية المصغرة عالية التردد ويتم تقديمها في كل من أنماط التزاوج بالدفع والتثبيت.وهي متوفرة في التجويف الأملس ، والحواجز المحدودة وأنماط الحاجز الكامل.وهي تشمل أنثى ، ذكر ، زاوية قائمة ، موصل مستقيم.
| الخصائص الكهربائية | |||||
| معاوقة | 50Ω | ||||
| نطاق الترددات | DC ~ 50 جيجا هرتز | ||||
| الفولطية | 170VRMS * | ||||
| عوازل الجهد المقاومة | 500VRMS * | ||||
| مقاومة العزل | ≥ 2000MΩ | ||||
| مركز المقاومة | موصل خارجي | عادي 3.5mΩ ، الختم 5mΩ | |||
| قائد المركز | عادي 8mΩ ، الختم 30mΩ | ||||
| DC ~ 18 جيجا هرتز | 18 ~ 26.5 جيجا هرتز | 26.5 ~ 40 جيجا هرتز | 40 ~ 50 جيجا هرتز | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| الخصائص المادية والميكانيكية | |||||
| قائد المركز | ذكر | سن- P برونز / كوفار ، مطلي بالذهب | |||
| أنثى | برونز البريليوم ، مطلي بالذهب | ||||
| اتصال مرن | برونز البريليوم مطلي بالذهب | ||||
| شل والأجزاء المعدنية الأخرى |
نحاس / كوفار مطلي بالذهب تخميل الفولاذ المقاوم للصدأ |
||||
| عوازل | تلبيد الزجاج / PTFE / PEI | ||||
| معدل تسرب المنتج المحكم | ≤1.01325 × 10-3Pa · سم 3 / ثانية | ||||
تحتوي الموصلات الذكور على ثقوب ناعمة (SB) لسهولة الاتصال والفصل ، وتوفر ميزة الإيقاف المحدود (LD) درجة من الإدراج والجهد في السحب ، ويتطلب الإيقاف الكامل (FD) إدخالًا كبيرًا وجهدًا سحبًا.في تطبيقات التركيب المكفوفين ، عادةً ما يتم تعيين موصل درع كواجهة خلفية سريعة والآخر كواجهة جلبة منزلقة.هذا يضمن أن المحول النقطي يظل مثبتًا في نفس موصل الدرع عند فصل الاتصال.تحتوي واجهات التوقف الكامل (FD) والتوقف المحدود (LD) على قوى اقتران وفصل مختلفة على التوالي.عادةً ما يتم تحديد LD كواجهة مبكرة لتطبيقات تثبيت ثنائي الفينيل متعدد الكلور أو تطبيقات المطابقة العمياء ، بينما يستخدم FD بشكل أساسي لتوصيلات الكابلات التي تتطلب احتفاظًا عاليًا.تسمح الواجهتان المنزلقتان ، Smooth Bore (SB) و Catcher's Mitt (CM) ، بتقلص الاتصالات مقارنة بالواجهة الإضافية.تخلق واجهة الدفع اتصالًا منزلقًا لا يتماشى ماديًا مع المستوى المرجعي ، مما يسمح بالاختلالات المحورية والقطرية.SB و CM لهما نفس قوة الترابط / فك الارتباط.ومع ذلك ، عادةً ما يتم تحديد CM كتكوين درع في تطبيقات المكفوفين لأن شطب المقدمة الواسع يساعد على التقاط الرصاصة وتوجيهها في مكانها.

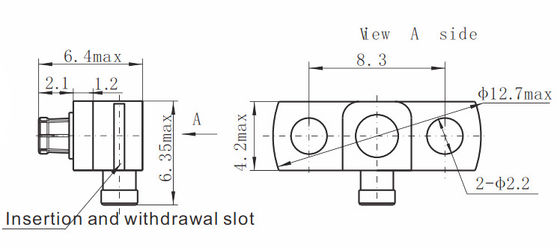

رسم مفصل
طلب:
* شبكة الاتصال
* ساتكوم
* الكمبيوتر / الشبكات المحلية
* المحطة الأساسية
* المرافق الخارجية
* السيارات
* القفز خط الانضمام
* مرفق أساسي
* رادار ميكروويف
* الإتصالات
* الاتصالات المتنقلة
* الأجهزة
* راديو ، نظام هوائي تلفزيوني
كتالوج المنتج:
| محول الترددات اللاسلكية |
| الدليل الموجي لمحول متحد المحور |
| الأختام المحكم من الزجاج إلى المعدن |
| موصل سلسلة J30J |
| المفاصل الدوارة الميكروويف |
| جمعيات كبل الترددات اللاسلكية |
| موصل SMA / SSMA RF |
| موصل الترددات اللاسلكية SMP / SSMP |
| MCX / MMCX RF موصل |
| موصل الترددات اللاسلكية TNC |
| N نوع موصل RF |
| موصلات الموجة المليمترية (2.4 مم ، 2.92 مم) |
تفاصيل التعبئة:
* كرتون التصدير القياسي
* حسب متطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع منموصل SMPM ،إذا لم يتم العثور على الموصل الذي تستخدمه ، يرجى الاتصال بنا مع التفاصيل الخاصة بكls.
