تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | BNC RF Conector | تصفيح: | النيكل مطلي |
|---|---|---|---|
| المدى الطويل: | 500 دورة | مواد الاتصال: | النحاس ، BeCu |
| المواد: | النحاس | معيار التصميم:: | IEC 60169-8 |
| النوع: | مستقيم | جنس: | أنثى |

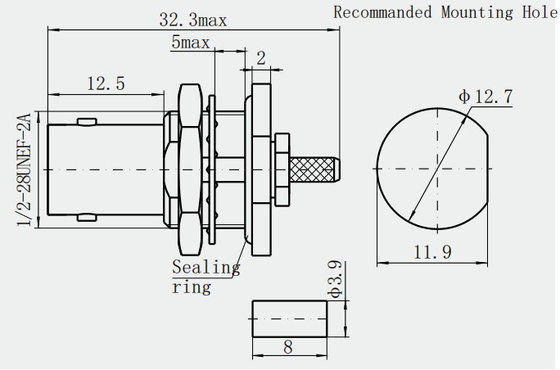

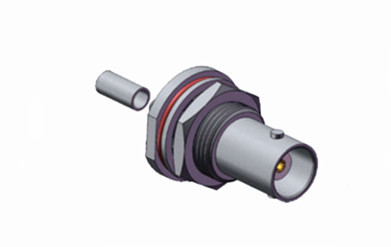

ضمان اتصالات راديوية موثوقة في البيئات الرطبة مع BNC عازل المياه الإناث الحائط القرص نوع المرفق
موصل BNC ، المعروف أيضًا باسم Bayonet Neill، موصل BNC ، المعروف أيضًا باسم موصل Bayonet Neill-Concelman ، هو موصل RF صغير وسريع للاتصال / الفصل المستخدمة للكابلات المتجانسة.يحتوي على اثنين من أدوات المسامير على المرفق الأنثوي التي يمكن أن تكون متزاوجة مع مجرد ربع دورة من المكسرات الارتباطموصلات BNC مثالية لإنهاء الكابلات المتجانسة المصغرة إلى شبه المصغرة مثل RG-58 ، 59 ، إلى RG-179 ، RG-316. يتم استخدامها عادة في الإذاعة والتلفزيون ،ومعدات إلكترونية أخرى ذات ترددات لاسلكية، أدوات الاختبار، إشارات الفيديو، وكانت ذات مرة رابطًا شائعًا لشبكات الكمبيوتر 10BASE2.مصابيح BNC مصممة لمطابقة عائق خصائص الكابلات في إما 50 أوم أو 75 أوميعملون بشكل جيد في تطبيقات ترددات الميكروويف المنخفضة مثل الشاشات والشبكات المحلية، وأجهزة الاتصالات السلكية واللاسلكية، ومعدات الاختبار.وصلة BNC لديها تشكيل المسامير للاتصال وتم تطويرها وفقا MIL-C-39012/16-24lيمكن استبدالها بموصولات من نفس النوع من الخارج ، مما يتيح الاندماج السريع والانفصال عنه. يتم استخدامه لربط الكابلات المحاورية في معدات الأجهزة الراديوية والأدوات.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50 أوم | |
| نطاق التردد | DC ~ 4GHz | |
| الجهد القياسي | 500 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500 VRMS (حد أقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥5000MΩ | |
| مقاومة الاتصال | الموصل الخارجي | ≤2.0mOhm |
| موصل مركزي | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
تفاصيل المنتج:
| الخصائص المادية والميكانيكية | |||
| مدرب المركز | الذكر/المغلق | النحاس | مغلفة بالذهب |
| الإناث/المقبس | النحاس Sn-P | مغلفة بالذهب | |
| الاتصال بالمرونة | برونز البريليوم | ملفوفة بالنيكل | |
| الغلاف / السكن | النحاس، الفولاذ المقاوم للصدأ | ملفوفة بالنيكل | |
| عازلات | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| متوافقة مع RoHS | نعم.. |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 0.58N أقصى |
| قوة فك الارتباط | 0.6 N max |
مواصفات البيئة:
| درجة حرارة العمل | -45 إلى +155 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP67 |
الخصائص:
بأسعار معقولة وعلى مستوى عال
أداء النطاق العريض مع انعكاس منخفض من DC إلى 4GHz.
عائق 50 أوم
سريع وسهل التزاوج لتركيب سريع.
متوافق مع مجموعة متنوعة من كابلات RG المرنة شبه الصلبة
تتوفر موصلات BNC في إصدارات مستقيمة أو زاوية مستقيمة أو حائط أو لوحة ثنائية أو لوحة أربعة ثقوب أو بدون قوس.
يمكن ربطها بكابلات الصناعة القياسية واستخدامها كجهاز لوحة الدوائر المطبوعة
يضمن أداء ثابت
التطبيق:
* أجهزة الكمبيوتر / الشبكات المحلية
* الراديو / CCTV
* النطاق العريض
* أجهزة
* الهوائيات
* الاتصالات
* أجهزة الحاسوب
* موديمات الكابلات عالية السرعة
* البث
* أنظمة الفيديو
* السيارات
* الاتصالات
* الصناعات اللاسلكية
* معدات القياس
* المحطات الأساسية
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
